电池充电器PCB的热管理综合指南

设计在管理热量的同时高效运行的电池充电器 PCB 是工程师面临的一项关键挑战。有效的热管理可确保可靠性、延长组件寿命并防止电池充电器系统出现故障。在本综合指南中，我们将探讨电池充电器 PCB 热设计的要点，重点关注 PCB 中的散热、热通孔在 PCB 中的作用、热性能的战略元件放置以及 PCB 材料导热的重要性。无论您是经验丰富的工程师还是新手，本指南都提供了实用的见解来优化您的热管理设计。

为什么热管理在电池充电器 PCB 中很重要

电池充电器，尤其是用于电动汽车或快速充电移动设备等高功率应用的充电器，在运行过程中会产生大量热量。如果管理不当，功率晶体管、二极管和稳压器等组件的温度可能会超过 100°C。过多的热量会降低性能，导致热失控，甚至导致灾难性故障。PCB 设计中的有效热管理有助于保持安全的工作温度，大多数组件通常低于 85°C，从而确保长期可靠性和安全性。

在以下部分中，我们将详细介绍在电池充电器 PCB 中实现最佳热性能的关键策略，从布局技术到材料选择。

了解电池充电器 PCB 的散热

PCB 中的散热是将热量从关键部件中传递出去以防止过热的过程。在电池充电器设计中，热量主要由充电过程中的电源组件产生。如果热量不能有效散发，可能会导致热点，局部温度超过安全限值，某些 IC 通常高于 120°C。

为了管理散热，设计人员必须关注以下几个因素：

• 铜平面：在 PCB 上使用大面积铜充当散热器，将热量传播到更宽的表面上。例如，与 2 盎司铜层相比，1 盎司铜层可以处理更高的热负载，从而将高电流区域的温升降低多达 20%。

• 板厚：较厚的板，例如与标准 2.0 毫米相比的 1.6 毫米，由于材料体积增加，可以改善热量扩散。

• 气流：在某些情况下，通过在发热组件周围留出空间来设计自然对流或强制对流可以将温度降低 10-15°C。

通过在 PCB 布局中优先考虑这些元素，您可以显着减少组件上的热应力，确保更强大的电池充电器设计。

热通孔在 PCB 设计中的作用

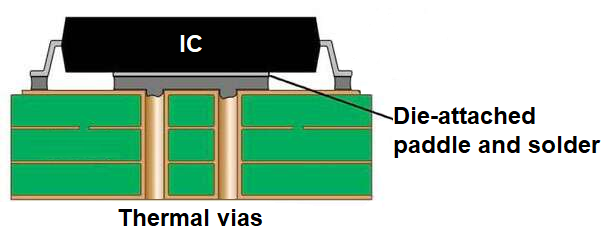

PCB 中的热通孔是小的电镀通孔，可将热量从电路板的一层传递到另一层，通常从组件的导热垫传递到另一侧的铜平面或散热器。在电池充电器 PCB 中，热通孔对于管理 MOSFET 等大功率组件的热量至关重要，MOSFET 可以在紧凑的区域内消耗 5-10 瓦的功率。

以下是有效使用热通孔的方法：

• 放置：将热通孔直接放置在发热元件的导热垫下方或附近。直径为 0.3 毫米的过孔网格间隔为 1.2 毫米，可将热阻降低多达 30%。

• 数量：更多的过孔意味着更好的传热。对于耗散 8 瓦的元件，使用 10-15 个过孔可以将结温降低约 5-10°C。

• 连接：将过孔连接到多层上的大铜平面，以最大限度地散热。确保过孔已填充或盖上盖子，以防止组装过程中焊料芯吸。

热通孔是一种无需添加外部冷却解决方案即可增强散热的经济高效的方法，使其成为紧凑型电池充电器设计中的首选策略。

用于热性能的战略性元件放置

热性能的元件放置是电池充电器 PCB 设计的一个关键方面。放置不当会产生热点，多个组件的热量会积聚，使温度超出安全极限（敏感部件通常高于 100°C）。

请考虑以下最佳实践以实现最佳放置：

• 间距：将电感器和功率 IC 等大功率组件彼此远离放置，以避免热量集中。至少 5-10 毫米的间距可以防止热重叠。

• 靠近边缘：将发热部件放置在电路板边缘或气流更好的区域附近，以促进自然对流冷却。

• 取向：对齐二极管和晶体管等组件，使热量在铜迹线上均匀散发。例如，将 TO-220 封装平行于大铜平面可以将热阻降低 15%。

• 避开敏感区域：使温度敏感组件（例如微控制器）远离热源。15 毫米或更大的安全距离可以防止性能下降。

通过仔细规划组件放置，您可以最大限度地减少热问题并提高电池充电器 PCB 的整体可靠性。

选择合适的导热 PCB 材料

PCB 材料的选择会显着影响 PCB 材料的导热性，从而决定热量从组件传导的效率。PCB中常用的标准FR-4材料的导热系数约为0.25 W/m·K，对于大功率电池充电器应用来说往往是不够的。

为了获得更好的热性能，请考虑以下材料选项：

• 高Tg FR-4：FR-4 的导热系数约为 0.3-0.4 W/m·K，传热性稍好，可以承受更高的温度（高达 150°C）而不会降解。

• 金属芯 PCB （MCPCB）：这些板采用金属底座，通常是铝，导热系数为 1-2 W/m·K。它们非常适合功耗超过 10 瓦的电池充电器，与标准 FR-4 相比，可将组件温度降低多达 20°C。

• 陶瓷基材料：陶瓷基板的导热系数范围为 20-30 W/m·K，非常适合极端散热，但成本较高。它们通常用于专用大功率充电器。

选择具有更高导热性的材料可以极大地改善热管理，特别是在额外冷却解决方案空间有限的紧凑设计中。然而，在选择材料时要平衡成本和性能需求，因为高级选项可能会使制造费用增加 30-50%。

电池充电器 PCB 的其他热管理技术

除了讨论的核心策略之外，其他几种技术还可以增强电池充电器 PCB 的热管理：

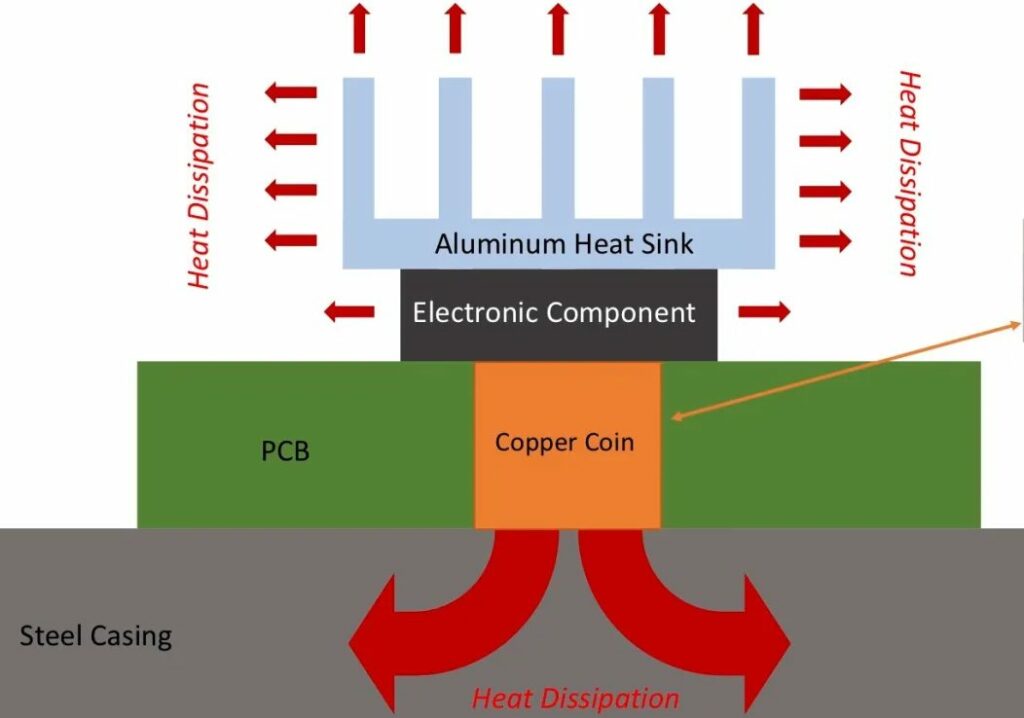

• 散热器：将散热器连接到大功率组件上，以增加散热表面积。小型铝制散热器可在负载下将组件温度降低 15-25°C。

• 导热垫和化合物：在组件和散热器或PCB表面之间使用热界面材料，可将传热效率提高多达40%。

• 多层设计：利用具有专用接地层和电源层的多个 PCB 层来更均匀地分配热量。与 2 层设计相比，4 层板可以降低 10-20% 的热阻。

• 主动冷却：在大功率应用中，考虑集成小型风扇或液体冷却系统。在密集包装的设计中，强制气流可以将温度降低 20-30°C。

将这些技术与热通孔、元件放置和材料选择的核心策略相结合，可以创建适合电池充电器特定需求的强大热管理系统。

电池充电器PCB的热仿真和测试

在完成设计之前，热仿真和测试对于验证性能至关重要。软件工具可以对热量分布进行建模并识别 PCB 布局中的潜在热点。这些工具通常在典型作条件下以 ±5°C 的精度预测温升。

请按照以下步骤进行有效的热分析：

• 模拟：将功耗值（例如，功率 IC 为 5 瓦）和材料属性输入到仿真工具中，以可视化热流。根据超过安全温度限制的区域调整布局，例如大多数组件的 85°C。

• 原型设计和测试：构建原型并使用红外热像仪测量运行过程中的实际温度。将这些结果与仿真数据进行比较，以完善您的设计。

• 迭代：进行迭代更改，例如添加更多热通孔或调整元件间距，直到温度在可接受的范围内。

在仿真和测试上投入时间可以节省昂贵的重新设计，并确保您的电池充电器 PCB 在实际条件下可靠运行。

构建具有热管理的高效电池充电器 PCB

热管理是有效电池充电器PCB热设计的基石。通过铜平面和气流等技术关注 PCB 中的散热，利用 PCB 中的热通孔进行传热，优化元件放置以提高热性能，以及选择具有高 PCB 材料导热性的材料，您可以创建既高效又可靠的设计。
