战胜高温：游戏机PCB的有效热管理策略

来源：时间: 2025/08/25 14:40:00 阅读: 83

在快节奏的游戏世界中，高性能游戏机将硬件推向极限，产生大量热量，从而影响性能和使用寿命。对于从事游戏机PCB热设计的工程师和设计师来说，管理这种热量至关重要。如何确保游戏机的印刷电路板（PCB）在压力下保持凉爽？答案在于采用有效的热管理策略，例如优化的布局、散热器、热通孔和先进的冷却解决方案。

为什么热管理对游戏机PCB很重要

游戏机是技术的动力源，将 CPU、GPU 和内存芯片封装在紧凑的空间中。这些组件会产生热量，有时在激烈的游戏过程中会超过 80°C。如果没有适当的热管理，这种热量会导致热节流、性能下降，甚至对 PCB 和其他组件造成永久性损坏。有效的游戏机 PCB 散热设计可确保可靠性、保持性能并延长设备的使用寿命。

热管理不仅仅是防止过热;这是为了优化整个系统以达到最高效率。冷却良好的 PCB 意味着更安静的风扇、更低的功耗和更好的用户体验。让我们探讨一下实现这一目标的关键策略。

“带有发热组件的游戏机 PCB，用于热设计重点。”

游戏机PCB散热设计的主要挑战

在深入研究解决方案之前，了解游戏机 PCB 热量管理的独特挑战非常重要：

高组分密度：现代控制台将大量大功率组件塞进狭小的空间中，从而增加了热量集中。
紧凑型外壳：控制台内部的有限空间限制了气流和散热。
性能要求：游戏玩家期望无缝的 4K 图形和高帧速率，从而推动硬件产生更多热量。
噪音限制：冷却解决方案必须平衡性能与安静运行，以避免分散风扇噪音的注意力。

应对这些挑战需要采取多方面的方法，将智能设计选择与创新冷却技术相结合。

策略 1：优化 PCB 布局以进行散热

有效的游戏机 PCB 散热设计的基础始于布局。精心规划的布局可以确保发热组件不会聚集在一起，从而显着减少热量积聚。以下是一些实用技巧：

间隔高功率组件：将 CPU、GPU 和电源调节器彼此远离放置，以避免产生热点。例如，将组件间距至少 10-15 毫米可以减少高达 20% 的局部发热。
使用铜平面：在 PCB 层中加入大面积铜以充当散热器。铜的导热系数约为 400 W/m·K，使其成为极好的散热材料。
最小化走线长度：缩短大电流路径的走线，以减少电阻发热，这会导致整体 PCB 温升。

通过优先考虑这些布局技术，您可以从设计阶段就解决热问题，为其他冷却方法奠定坚实的基础。

“优化了 PCB 布局，适用于带铜平面的游戏机散热设计。”

策略 2：在游戏 PCB 中加入热通孔

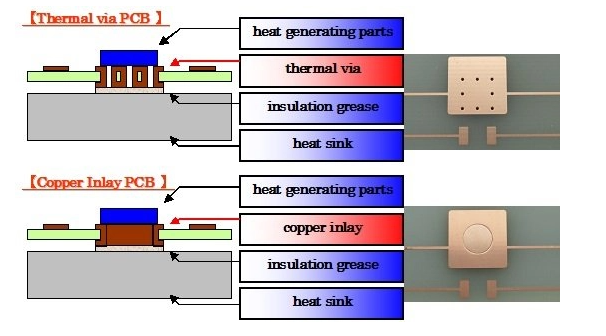

热通孔是用导电材料（通常是铜）填充或电镀的小孔，可将热量从 PCB 的一层传递到另一层或散热器。对于热通孔游戏 PCB 应用，它们改变了游戏规则。以下是使用它们的原因和方法：

传热效率：热通孔可以通过提供热量从热组件逸出到较冷区域或外部散热器的直接路径，从而将组件温度降低 5-10°C。
放置提示：将热通孔直接放置在 GPU 等高温组件的正下方或附近。直径为 0.3-0.5 毫米、间距为 1.2 毫米的过孔网格可以在不影响结构完整性的情况下最大限度地提高传热效果。
层连接：将过孔连接到内部铜平面或外部散热器，以将热量散发到更大的区域。

实现热通孔需要在设计阶段进行仔细规划，但对于游戏机 PCB 来说，减少热量的回报是非常值得的。

策略 3：将 PCB 散热器用于游戏机

当谈到 PCB 散热器游戏机解决方案时，散热器是一种久经考验的散热方法。这些金属结构通常由铝或铜制成，吸收部件的热量并将其释放到周围的空气中。以下是如何充分利用它们：

材料选择：铝散热器因其经济实惠且导热性约为 200 W/m·K 而很常见。为了获得更高的性能，可以使用铜散热器（400 W/m·K），尽管它们更重、更昂贵。
设计注意事项：使用翅片散热器增加表面积以获得更好的散热效果。与扁平散热器相比，每英寸 5-10 个翅片密度的翅片密度可将冷却效率提高 30%。
热界面材料（TIM）：在散热器和组件之间涂抹导热膏或导热垫以增强传热。良好的 TIM 可以将热阻降低多达 50%，确保温度保持在 85°C 等临界阈值以下。

散热器对于游戏机中的 GPU 和 CPU 特别有效，因为在密集型任务期间热量输出可能会飙升。

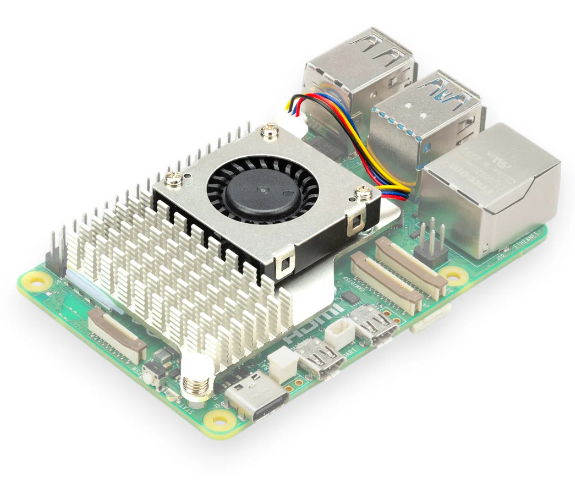

“PCB 散热器游戏机设计，带有翅片结构，用于冷却。”

策略 4：将 PCB 热仿真用于游戏机

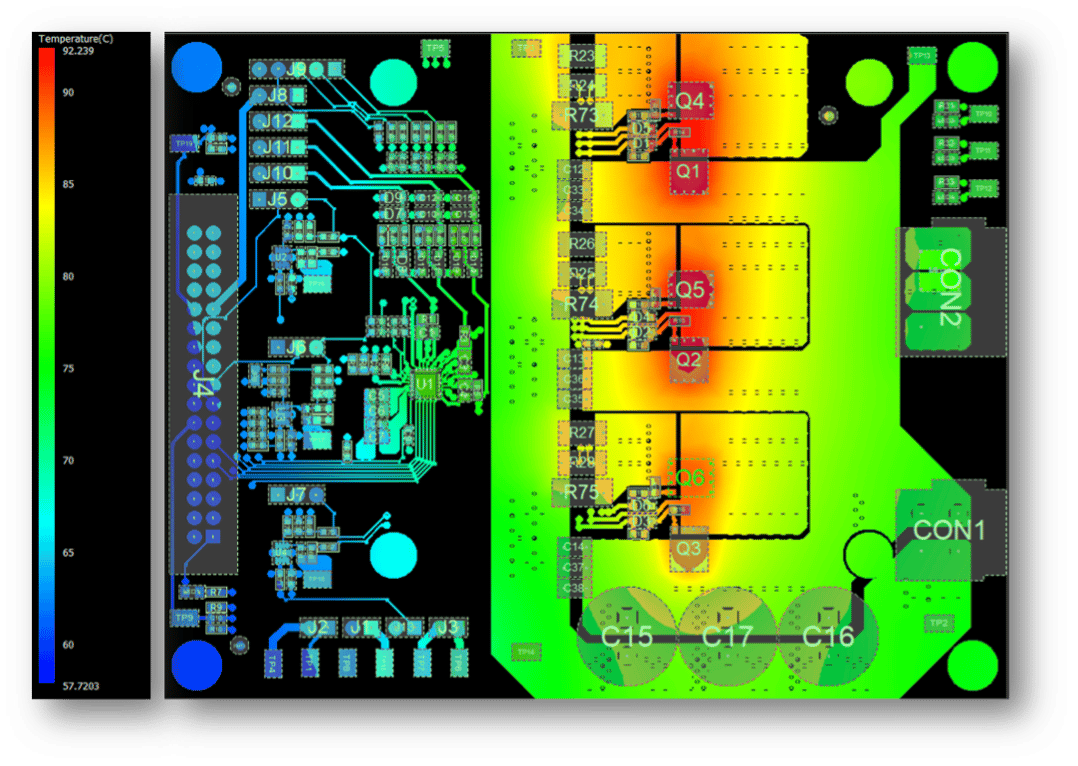

热管理设计不仅仅是物理组件;它还涉及预测和测试。PCB 热仿真游戏机工具允许工程师在制造前对热流进行建模并识别潜在的热点。以下是模拟的帮助：

识别热点：仿真软件可以预测温度可能超过安全限值的区域，例如电源调节器附近的 90°C，从而可以进行设计调整。
测试冷却解决方案：虚拟测试散热器、过孔或风扇对整体热性能的影响。例如，模拟可能会显示在 GPU 下添加热过孔后温度下降 15°C。
节省时间和成本：通过及早发现问题，热仿真减少了昂贵的重新设计或后期硬件故障的需要。

将热仿真集成到设计过程中可确保您的游戏机 PCB 冷却解决方案从一开始就有效且高效。

策略 5：实施先进的游戏机 PCB 冷却解决方案

除了布局和被动冷却方法之外，主动冷却和先进材料在游戏机PCB冷却解决方案中也发挥着至关重要的作用。让我们探讨一些前沿选项：

风扇和气流设计：使用风扇主动冷却可以在峰值负载期间将 PCB 温度降低 20-30°C。将风扇定位为将气流引导到关键部件上，确保至少 50-100 立方英尺/分钟（CFM）的流速，以实现最佳冷却。
液体冷却：虽然由于成本和空间的原因，液体冷却系统在游戏机中不太常见，但可以实现卓越的散热，即使在超频性能期间也能将温度保持在 60°C 以下。
先进材料：考虑使用导热系数高的 PCB 基板，例如导热系数为 1-3 W/m·K，而标准 FR4 的导热系数为 0.3 W/m·K。这些材料可以将整体电路板温度降低 10-15%。

结合主动和被动冷却方法，创建了一个强大的热管理系统，以满足游戏硬件的强烈需求。

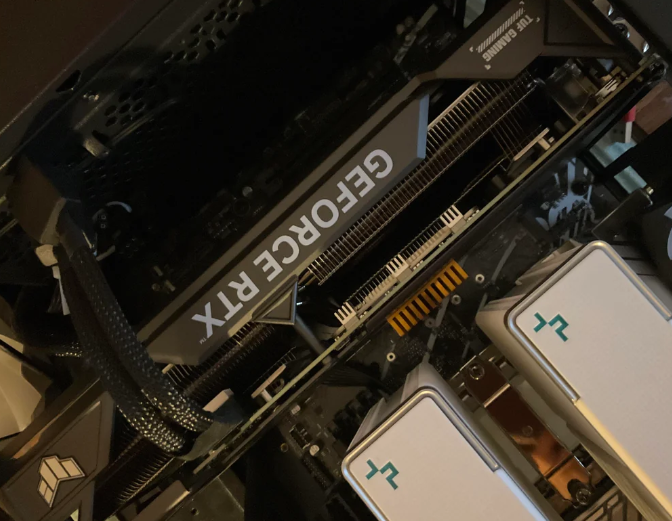

带有主动风扇系统的游戏机PCB冷却解决方案。
