视频处理PCB的热管理策略综合指南

在快速发展的电子世界中，视频处理印刷电路板 （PCB） 是相机、游戏机和流媒体硬件等设备的核心。这些 PCB 处理高速数据和密集型工作负载，这些工作负载会产生大量热量。如果没有适当的热管理，这种热量会降低性能、缩短组件寿命并导致系统故障。那么，如何保证视频处理PCB的有效散热呢？本指南深入探讨了经过验证的热管理策略，从设计技巧到冷却解决方案，专为视频 PCB 热设计量身定制。

为什么热管理对视频处理 PCB 很重要

视频处理 PCB 因其高功率密度和连续运行而独一无二。这些板中使用的 GPU、FPGA 和高速处理器等组件通常以峰值容量运行，如果管理不当，产生的热量可能会超过 100°C。过热会导致热节流，组件会减慢速度以防止损坏，甚至关键部件永久性故障。有效的热管理可确保可靠性、保持性能并延长设备的使用寿命。

除了性能之外，散热不良还会导致视频处理系统出现信号完整性问题。高温可能会改变走线和组件的电气特性，导致数据错误或丢帧。随着对 4K 和 8K 视频处理的需求不断增长，散热挑战只会变得越来越严峻。让我们探讨一下在视频 PCB 热设计中解决这些问题的关键策略。

视频处理 PCB 散热的主要挑战

在深入研究解决方案之前，了解视频处理 PCB 面临的具体热挑战非常重要：

• 大功率组件：这些板上的处理器和图形芯片通常消耗 20-50 瓦或更多，从而产生集中的热源。

• 紧凑的设计：现代视频设备需要更小的外形尺寸，限制了冷却解决方案的空间并增加了热密度。

• 连续运行：与某些电子产品不同，视频处理系统通常会运行数小时，从而导致持续的热量积聚。

• 信号速度：高频信号（视频数据通常超过 5 GHz）对温度引起的阻抗变化很敏感，从而影响性能。

应对这些挑战需要采用多层方法来进行视频处理的 PCB 散热。让我们看看最有效的策略。

视频处理 PCB 的热管理策略

1. 优化 PCB 布局以进行热量分布

有效热管理的基础始于 PCB 布局。精心设计的布局可以显着减少热点并改善散热。以下是视频 PCB 热设计的一些技巧：

• 元件放置：将处理器和存储芯片等大功率组件彼此远离放置，以避免集中的热区。确保它们靠近气流良好或散热器的区域。

• 接地层：使用大型铜接地层充当散热器。铜的导热系数约为 400 W/m·K，使其成为全面散热的极好介质。

• 走线宽度：加宽电源走线以减少电阻发热。对于大电流路径（例如 5A 或更高），使用基于 IPC-2221 标准的工具计算走线宽度，以尽量减少热量产生。

2. 在视频处理 PCB 设计中利用热通孔

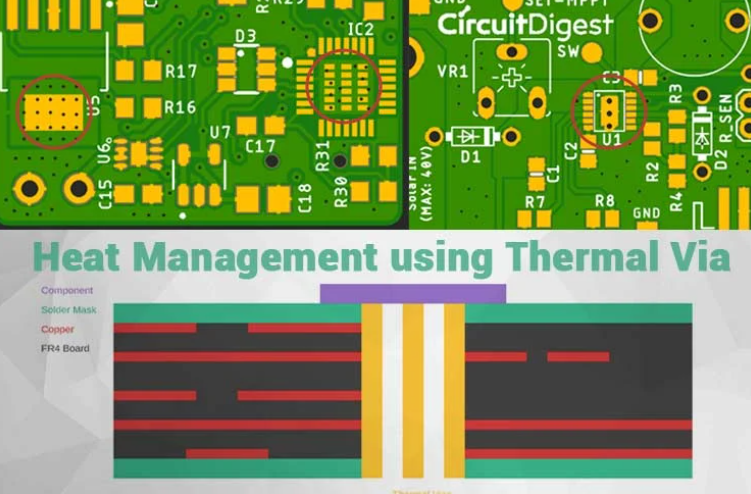

热通孔是填充或镀有铜的小孔，可将热量从 PCB 的一层传递到另一层，通常连接到散热器或接地层。对于视频处理 PCB，由于组件的高热量输出，热通孔至关重要。以下是有效使用它们的方法：

• 放置：将热通孔直接放置在大功率元件的正下方或附近，以创建热量逸出的直接路径。间隔 1.2 mm 的 0.3 mm 过孔网格可将元件温度降低多达 20%。

• 数量：使用多个过孔来增加导热系数。研究表明，在热元件下每平方厘米 8-12 个通孔可以显着降低结温。

• 连接：将过孔连接到内部铜层或外部散热器，以最大限度地将热量从敏感区域传递出去。

视频处理 PCB 设计中的热通孔是一种经济高效的热量管理方法，无需添加笨重的外部冷却系统。然而，过度使用过孔会损害结构完整性，因此平衡是关键。

3. 选择适合热性能的材料

PCB 结构中使用的材料在热管理中发挥着巨大的作用。标准FR-4材料的导热系数仅为0.25 W/m·K，对于大功率视频处理板来说是不够的。考虑以下替代方案：

• 高Tg FR-4：高 Tg FR-4 的玻璃化转变温度高于 170°C，可承受更高的工作温度而不会变形。

• 金属芯 PCB （MCPCB）：它们使用导热系数高达 200 W/m·K 的金属底座（通常是铝），非常适合在紧凑型视频设备中散热。

• 厚铜层：选择 2 盎司或 3 盎司铜（70-105 μm 厚度）而不是标准的 1 盎司，以增强热量传播并减少电阻损耗。

选择专为视频处理中的 PCB 散热量身定制的材料可以在热问题开始之前防止它们，尤其是在高性能应用中。

4. 为视频PCB实施主动和被动冷却解决方案

视频 PCB 的冷却解决方案分为两类：无源和有源。两者都有自己的位置，具体取决于设计要求和热负荷。

被动冷却：

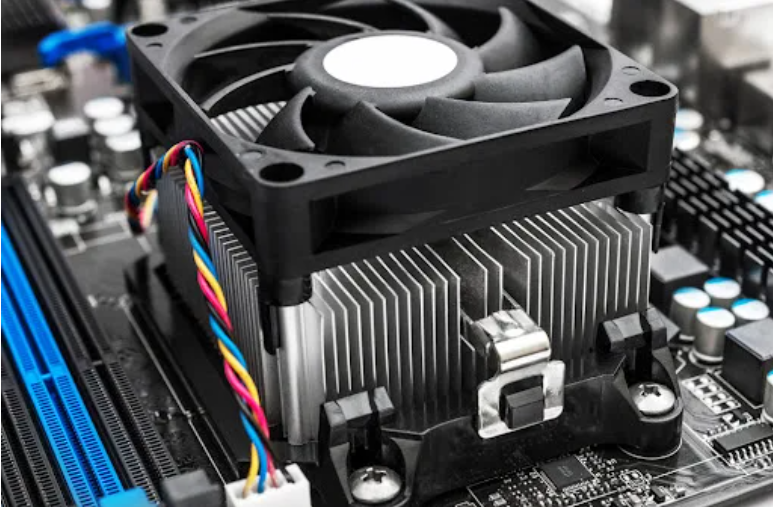

• 散热器：将散热器连接到大功率组件上，以增加散热表面积。精心设计的散热器可以将组件温度降低 10-30°C。

• 导热垫和化合物：使用电导率为 1-5 W/m·K 的热界面材料 （TIM） 来改善组件和散热器之间的热传递。

主动冷却：

• 球迷：小型低噪音风扇可以集成到视频处理设备中，迫使空气流过热组件，从而将密闭空间内的温度降低多达 40%。

• 液体冷却：对于极端情况，液体冷却系统可用于管理高端视频处理硬件中的热量，尽管它们会增加复杂性和成本。

为视频 PCB 选择正确的冷却解决方案取决于功耗、外壳尺寸和噪声限制等因素。对于大多数设计，被动和主动方法的组合效果最好。

5. 使用热仿真进行视频 PCB 设计验证

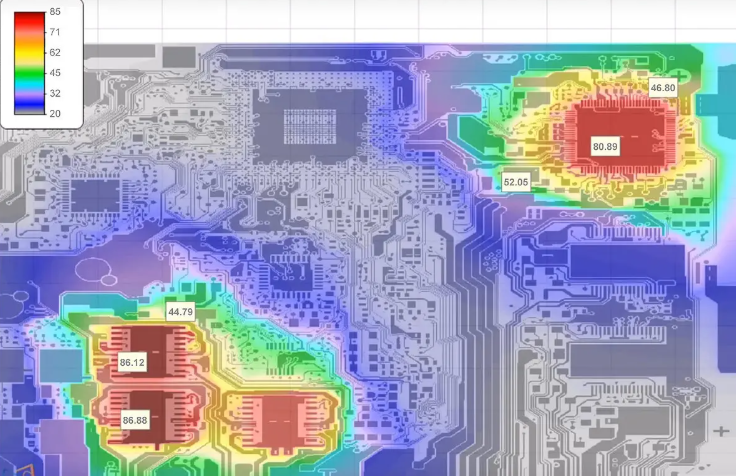

针对热性能进行设计只是成功的一半，验证设计同样重要。视频 PCB 的热仿真使工程师能够在制造前预测热量分布、识别热点并测试冷却解决方案。以下是模拟的帮助：

• 热点检测：仿真软件可以对热流进行建模，并查明温度超过安全限值的区域（例如，大多数 IC 高于 85°C）。

• 材料测试：虚拟测试不同的电路板材料和布局，看看它们如何影响热性能，而无需构建物理原型。

• 冷却优化：模拟气流和散热器效率，以微调冷却解决方案，从而在设计阶段节省时间和成本。

视频 PCB 的热仿真通常涉及使用有限元分析 （FEA） 对传热进行建模的工具。通过在最坏情况下（例如，40°C 环境温度下的最大负载）运行仿真，设计人员可以确保在实际条件下的可靠性。

长期热可靠性的最佳实践

除了具体策略之外，采用最佳实践还可以确保视频处理 PCB 的长期热可靠性：

• 降额组件：在低于最大额定功率和温度（例如，80% 容量下）运行组件，以减少热应力并延长使用寿命。

• 环境考虑：针对作环境进行设计。如果设备将在高环境温度（高于 35°C）下使用，请优先考虑强大的冷却解决方案。

• 定期测试：在测试期间使用红外热像仪来监控真实世界的散热并验证仿真结果。

构建更酷、更可靠的视频处理 PCB

热管理是设计视频处理 PCB 的一个重要方面。从优化布局和在视频处理 PCB 设计中使用热通孔，到选择高性能材料和利用视频 PCB 冷却解决方案，每一步对于防止与热相关的问题都很重要。此外，视频 PCB 的热模拟可确保在生产前验证设计，从而节省时间和资源。

通过在视频处理中应用这些 PCB 散热策略，工程师可以创建在不过热的情况下提供高性能的系统。无论您是在紧凑型流媒体设备还是功能强大的视频编辑工作站上工作，有效的视频 PCB 散热设计都是可靠性和效率的关键。开始在您的下一个项目中实施这些技术，以使您的设计在压力下保持凉爽。
