PCB厂家深度分析表面处理工艺的优劣势

PCB 表面处理工艺中，除了 OSP 工艺，还有沉金、喷锡、沉银等多种选择。不同工艺在性能、成本、适用场景上差异显著，PCB 厂家选择时若盲目跟风，可能导致产品不达标或成本过高。今天，我们就将 PCB OSP 工艺与沉金、无铅喷锡、沉银工艺进行全面对比，从焊接性能、成本、适用场景等维度分析优劣势，帮助 PCB 厂家精准选型。

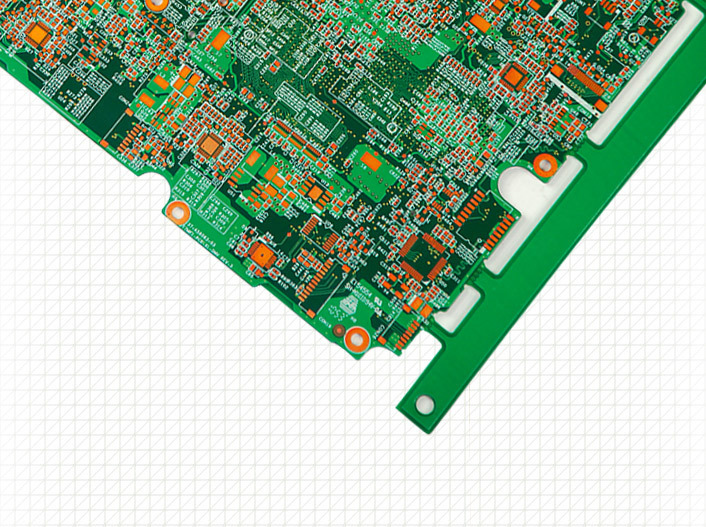

一、与沉金工艺对比：成本与性能的 “权衡取舍”

沉金工艺是通过化学沉积在 PCB 表面形成一层金层（厚度 0.1-0.5μm），金的高导电性和稳定性使其成为高端 PCB 的首选。但与 OSP 工艺相比，两者差异明显。

1. 焊接性能：沉金更稳定，OSP 需控制存储

沉金工艺的焊接性能优势在于 “长期稳定”—— 金层化学稳定性极强，PCB 存储 1 年以上，焊接时仍能保持良好润湿性，焊点剪切强度可达 20N/mm2 以上。而 OSP 工艺的焊接性能依赖膜层完整性，若存储超过 6 个月或环境潮湿，膜层易老化，焊接时润湿性会下降 10%-15%，焊点强度降至 15-18N/mm2。但在短期存储（3 个月内）、焊接工艺规范的情况下，OSP 工艺的焊接合格率（98%）与沉金工艺（99%）差距很小。

2. 成本：OSP 优势显著，沉金成本高 3 倍

沉金工艺因金材价格昂贵（约 400 元 / 克），处理成本高达 30-50 元 /㎡；而 OSP 工艺主要消耗有机药剂，成本仅 8-12 元 /㎡，是沉金工艺的 1/3-1/4。以某 PCB 厂家月产 10 万㎡PCB 计算，采用 OSP 工艺每月可节省成本 220-380 万元，年节省成本超 2000 万元。此外，沉金工艺设备投入（如镀金槽、废水处理设备）约 500 万元，是 OSP 工艺设备投入（约 150 万元）的 3 倍多，对中小型 PCB 厂家更友好。

3. 适用场景：沉金适配高端，OSP 聚焦中低端

沉金工艺适合高端场景：如汽车电子（需长期耐温、耐湿）、医疗设备（要求高可靠性）、高频通信设备（金的低电阻率适合高频信号）；OSP 工艺适合中低端场景：如消费类电子（手机充电器、机顶盒，存储周期短）、工业控制（非极端环境）、低成本 PCB 模块。例如，某生产手机充电器的 PCB 厂家，采用 OSP 工艺后，产品完全满足客户焊接需求，同时成本降低 40%。

二、与无铅喷锡工艺对比：细线路与环保的 “差异化竞争”

无铅喷锡工艺通过热风整平在 PCB 表面形成无铅焊料层（厚度 5-25μm），曾是 OSP 工艺的主要竞争对手。但随着 PCB 线路精细化，两者适用场景逐渐分化。

1. 细线路适配性：OSP 完胜，喷锡易桥连

无铅喷锡工艺的焊料层有流动性，在线路宽度≤0.15mm 时，易出现 “桥连”（焊料粘连相邻线路），短路率可达 5% 以上；而 OSP 膜厚度仅 0.2-0.5μm，无流动性，能精准覆盖 0.08mm 以下细线路，短路率仅 0.3%。随着智能手表、蓝牙耳机等设备 PCB 线路宽度缩小至 0.05-0.1mm，OSP 工艺成为唯一选择。某生产智能手表 PCB 的厂家，线路宽度 0.08mm，采用无铅喷锡时短路率 8%，改用 OSP 工艺后降至 0.5%。

2. 环保与可靠性：OSP 更环保，喷锡耐温性强

无铅喷锡工艺虽无铅，但焊料中含锡、银、铜等金属，生产过程中会产生金属废水，处理成本约 10 元 /㎡；OSP 工艺无重金属排放，废水处理成本仅 2 元 /㎡，更符合环保趋势。但在耐温性上，无铅喷锡焊料层熔点 217℃，可承受短期 300℃高温；OSP 膜在 260℃以上会碳化，耐温性较弱，不适合高温焊接场景（如军工设备）。

3. 成本与效率：喷锡成本高，OSP 效率快

无铅喷锡工艺设备投入（如喷锡炉、热风刀）约 400 万元，处理成本 15-20 元 /㎡；OSP 工艺设备投入 150 万元，成本 8-12 元 /㎡，成本优势明显。在生产效率上，OSP 工艺处理速度可达 2-3m/min，无铅喷锡仅 1-1.5m/min，OSP 更适合批量生产。

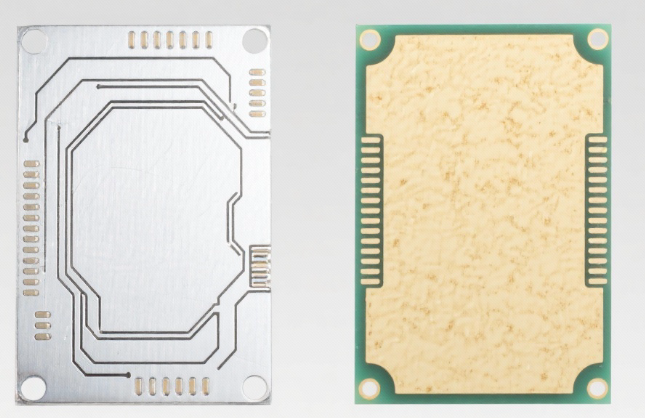

三、与沉银工艺对比：稳定性与成本的 “中间选择”

沉银工艺通过化学沉积形成银层（厚度 0.1-0.3μm），性能介于 OSP 与沉金之间，是两者的 “中间替代品”。

1. 稳定性：沉银优于 OSP，逊于沉金

沉银层的稳定性比 OSP 膜强，PCB 存储 8-12 个月，银层氧化率约 10%，焊接性能下降 5%-8%；而 OSP 膜存储 6 个月氧化率已达 25%，性能下降 15%。但沉银层存在 “银迁移” 风险 —— 在高温高湿环境下（40℃、90% RH），银离子易扩散形成导电通路，导致电路短路，短路率约 0.5%；OSP 膜无迁移风险，短路率仅 0.1%。沉金工艺则完全无迁移问题，短路率＜0.05%。

2. 成本：沉银高于 OSP，低于沉金

沉银工艺成本约 18-25 元 /㎡，是 OSP 工艺（8-12 元 /㎡）的 2-3 倍，沉金工艺（30-50 元 /㎡）的 1/2；设备投入约 250 万元，介于 OSP（150 万元）和沉金（500 万元）之间。对于追求稳定性但预算有限的 PCB 厂家，沉银是过渡选择。例如，某生产工业传感器 PCB 的厂家，既需要 8 个月存储周期，又无法承担沉金成本，最终选择沉银工艺，平衡了性能与成本。

3. 适用场景：沉银适配中高端，OSP 聚焦大众

沉银工艺适合中高端消费电子（如平板电脑、笔记本电脑）、工业传感器（存储周期 8-12 个月）；OSP 工艺适合大众消费电子（手机充电器、智能音箱）、短期交付的 PCB 产品；沉金工艺适合高端领域（汽车电子、医疗设备）。

四、PCB 厂家选型建议：按需匹配，避免盲目

综合对比来看，PCB 厂家选型需遵循 “三看” 原则：一看线路精度，线路宽度≤0.15mm，优先选 OSP；≥0.2mm，可考虑无铅喷锡；二看存储周期，存储≤6 个月选 OSP，6-12 个月选沉银，＞12 个月选沉金；三看成本预算，预算有限选 OSP，中等预算选沉银，高端需求选沉金。例如，生产手机主板 PCB（线路 0.1mm，存储 3 个月，成本敏感），OSP 是最佳选择；生产汽车 ECU PCB（线路 0.2mm，存储 18 个月，高可靠性），沉金更合适。

通过科学对比选型，PCB 厂家能在满足客户需求的前提下，最大化降低成本，提升产品竞争力。
