如何使用PCB叠层设计软件：动手教程

如果您希望使用软件工具掌握 PCB 叠层设计以获得更好的信号完整性和性能，那么您来对地方了。在本实践教程中，我们将引导您了解使用 PCB 设计软件创建和模拟叠层的要点，确保您的设计针对高速应用进行优化。无论您是初学者还是经验丰富的工程师，本指南都将提供有关 Altium Designer 和 Cadence Allegro 等工具的可行步骤和见解，重点关注叠层仿真和信号完整性分析。

设计 PCB 叠层是确保电子电路可靠性和性能的关键一步，特别是对于高速设计。精心规划的叠层可以最大限度地减少电磁干扰 （EMI）、控制阻抗并提高信号完整性。使用正确的软件，这个过程变得更加易于管理和精确。在这份为工程师和设计人员制作的综合指南中，让我们深入了解如何使用 PCB 设计软件进行叠层创建和模拟的详细信息。

什么是 PCB 叠层设计，为什么它很重要？

PCB 叠层是指印刷电路板中导电层和绝缘层的排列。这种结构决定了信号如何通过电路板、功率如何分配以及产生多少噪声或干扰。设计不当的叠层可能会导致串扰、信号延迟甚至完全电路故障等问题。对于信号可以在 100 MHz 以上的频率下运行的高速设计，叠层设计变得更加重要。

使用 PCB 设计软件进行叠层设计可以让您在制造前模拟和分析电路板的行为。这有助于及早发现潜在问题，节省时间和成本。软件工具还可以精确控制层厚、材料选择和阻抗匹配，这对于信号完整性分析至关重要。

使用软件进行叠层设计的主要好处

• 高速信号的精确阻抗控制（例如，在射频应用中保持 50 欧姆）。

• 通过正确的接地和电源层放置降低 EMI。

• 模拟信号行为以预测和解决串扰或反射等问题。

• 通过详细的文档简化设计和制造团队之间的协作。

PCB 叠层设计软件入门

在深入学习本教程之前，请确保您能够访问支持叠层配置和仿真的 PCB 设计软件。Altium Designer 和 Cadence Allegro 等流行工具为叠层设计和信号完整性分析提供了强大的功能。这些平台提供用户友好的界面来定义层结构、分配材料并运行仿真以进行性能优化。

第 1 步：设置您的项目

首先在您选择的 PCB 设计软件中创建一个新项目。定义电路板的基本参数，例如尺寸和层数。例如，典型的 4 层 PCB 板可能包括两个信号层、一个接地层和一个电源层。大多数软件工具都有一个专用的叠层编辑器或管理器，您可以在其中输入这些详细信息。

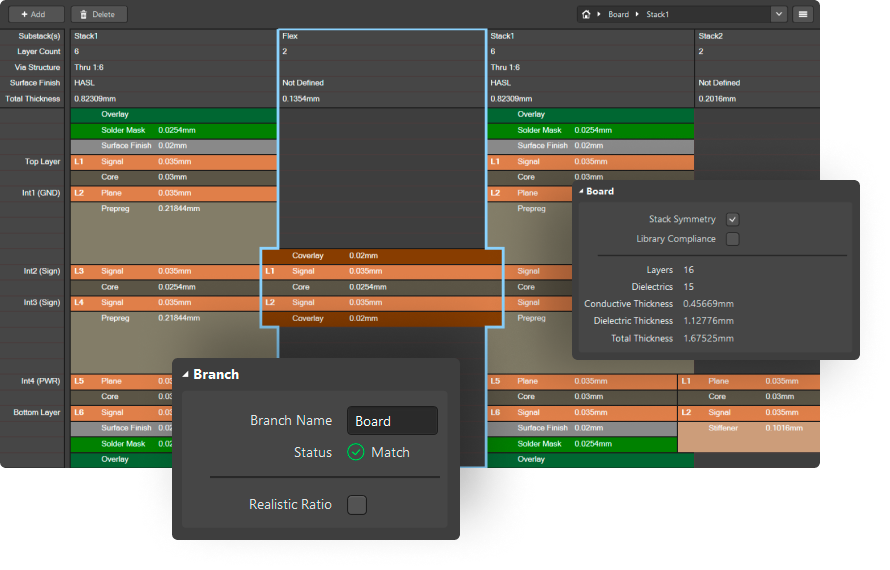

在叠层编辑器中，指定每层的厚度和材料类型（例如，介电常数为 4.2 的 FR-4）。层厚会显着影响阻抗;例如，与接地层相邻的信号层具有 0.2 mm 的介电间隔，对于 1.6 mm 宽的走线，可能会达到 50 欧姆的阻抗。这些值通常可以在软件中计算或模拟。

第 2 步：定义图层类型和材质

设置层后，为每个层分配特定的角色——信号、接地或电源。理想情况下，接地层和电源层应放置在信号层附近，以提供返回路径并降低噪声。在高速设计中，6 层板的常见叠层可能如下所示：

• 第 1 层：信号（顶部）

• 第 2 层：地面

• 第 3 层：信号

• 第 4 层：信号

• 第 5 层：电源

• 第 6 层：信号（底部）

接下来，选择层间的介电材料。材料的介电常数 （Dk） 和损耗角正切 （Df） 会影响信号速度和损耗。例如，FR-4 在 4.2 GHz 时的 Dk 约为 1，而 Rogers 4350B 等高频材料的 Dk 为 3.48，为 5 GHz 以上的信号提供更好的性能。

第 3 步：配置阻抗以确保信号完整性

阻抗控制是信号完整性分析的基石。高速信号，例如 USB 3.0（以 5 Gbps 运行）中的信号，需要精确的阻抗匹配——差分对通常为 90 欧姆。PCB 设计软件通常包括阻抗计算器或模拟工具来帮助您实现这一目标。

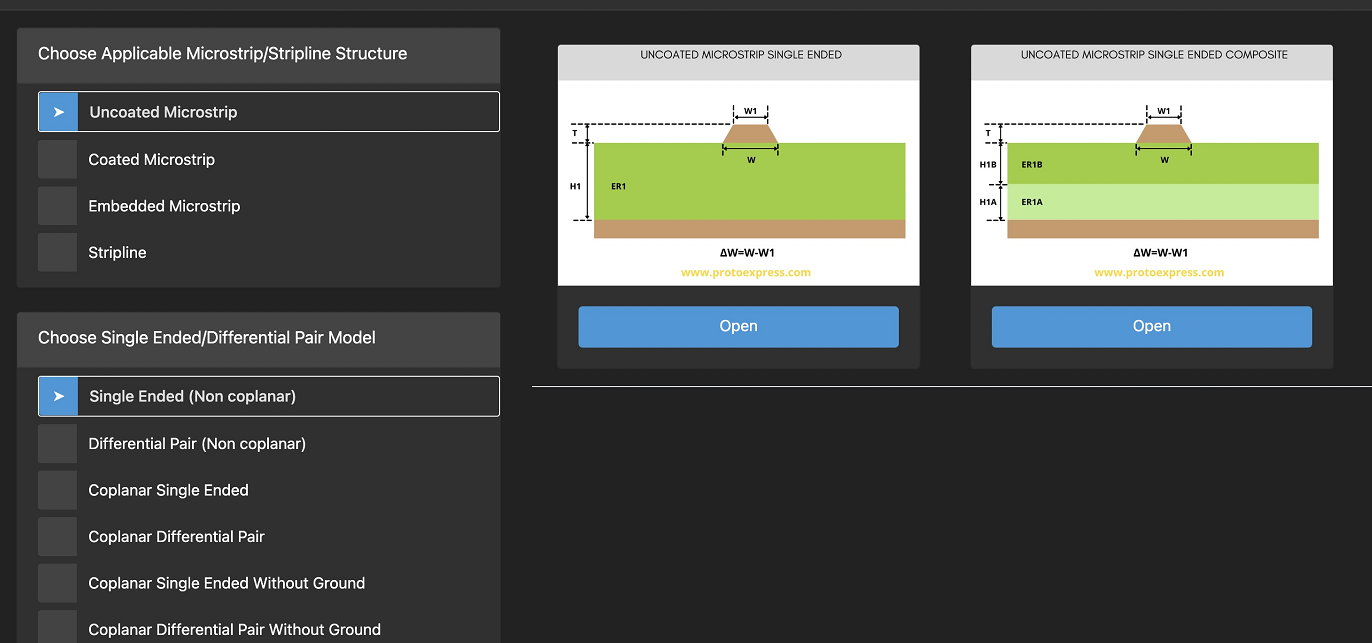

在软件中，输入走线宽度、间距和介电厚度以计算阻抗。如果计算值偏离目标（例如，单端走线为 50 欧姆），请调整走线宽度或层间距。许多工具还允许您模拟信号行为以检查反射或串扰，确保您的叠层支持干净的信号传输。

运行叠层仿真以提高性能

设置叠层后，下一步是使用 PCB 设计软件中的叠层仿真功能来模拟其性能。仿真有助于在制造电路板之前识别信号延迟、串扰或配电问题等潜在问题。

第 4 步：模拟信号完整性

信号完整性分析可确保您的信号在全面传播时保持其质量。在软件的仿真模块中，定义要分析的信号网络，例如以 200 MHz 运行的高速时钟信号。该软件将对信号的行为进行建模，同时考虑走线长度、层转换和附近的噪声源等因素。

例如，如果仿真显示显着的串扰（例如，相邻走线上的电压尖峰为 0.5V），您可以通过增加信号层之间的间距或添加额外的接地层来调整叠层。现代工具提供信号波形的可视化图表，可以更轻松地发现过冲或振铃等问题。

第 5 步：配电网络 （PDN） 分析

稳定的电源对于任何 PCB 都至关重要，尤其是在电流需求快速波动的高速设计中。PCB 设计软件中的 PDN 分析可评估电源层和接地层在提供清洁电源方面的有效性。在仿真结果中寻找电压降或过大的噪声。如果压降超过 5%（例如，从 3.3V 降至 3.135V），请考虑加宽电源走线或在关键组件附近添加去耦电容器。

高速应用中叠层设计的高级技巧

对于从事复杂或高速设计的工程师来说，额外的考虑因素可以将您的叠层设计提升到一个新的水平。以下是使用 PCB 设计软件实施的一些高级策略：

提示 1：使用盲孔和埋孔

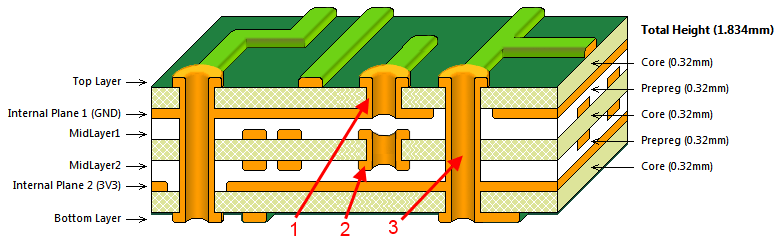

在多层板中，过孔连接层之间的走线。然而，通孔过孔会引入信号短截线，从而降低高频下的信号完整性。盲孔（连接外层到内层）和埋孔（仅连接内层）最大限度地减少了这些短截线。在叠层编辑器中配置这些过孔类型，以优化布线并减少信号损失。

技巧 2：优化返回路径

高速信号需要在相邻接地层上形成连续的返回路径，以最大限度地减少环路电感。在叠层设计中，确保信号层始终位于接地层旁边。如果信号在层之间转换，请战略性地放置过孔以保持返回路径，从而降低EMI。

技巧 3：利用仿真进行材料选择

不同的材料在不同的频率下表现不同。使用仿真工具测试材料如何影响信号损失。例如，在 10 GHz 时，与标准 FR-4 相比，低损耗材料可能会将信号衰减降低 20%，这证明了关键应用的更高成本是合理的。

最终确定和验证您的叠层设计

设计和模拟叠层后，就可以验证制造设计了。从 PCB 设计软件导出叠层详细信息，包括层厚、材料和阻抗要求。与您的制造团队共享此文档，以确保他们能够满足规格。

此外，在软件中运行最终设计规则检查 （DRC） 以捕获任何错误，例如不正确的层分配或阻抗不匹配。在将设计发送到生产之前解决任何标记的问题。经过充分验证的叠层设计可以降低代价高昂的修订或性能故障的风险。

使用软件掌握 PCB 叠层设计

设计 PCB 叠层是任何电子工程师的一项基本技能，使用 PCB 设计软件可以使这一过程更加高效和准确。通过遵循本教程中概述的步骤（设置层、配置阻抗、运行仿真和验证设计），您可以创建支持具有出色信号完整性的高速信号的叠层。Altium Designer和Cadence Allegro等工具为叠层仿真和分析提供了强大的功能，帮助您实现可靠和高性能的PCB设计。
