通信PCB厂家如何分析PCB问题：解决对策方案
在 5G PCB 的生产和应用过程中，通信 PCB 厂家常面临 “信号衰减超标、线路短路 / 断线、散热不良” 等问题。这些问题不仅导致产品报废率升高，还可能引发通信设备故障，影响客户口碑。今天，通信 PCB 厂家就针对 5G PCB 的三大常见问题，深入分析原因，并给出可落地的解决对策，帮助行业同仁减少生产损耗，提升产品质量。

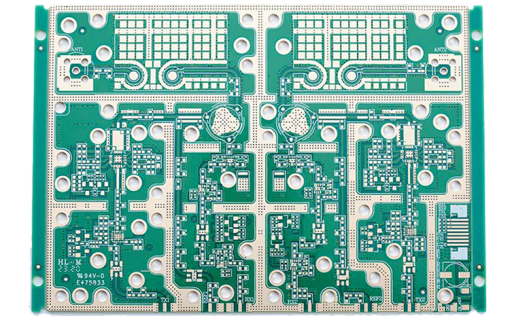

一、问题一：信号衰减超标 ——5G 通信的 “致命短板”
5G PCB 的核心需求是确保高频信号稳定传输，若信号衰减超标（如毫米波频段传输 10cm 后衰减量超过 2dB），会导致通信设备信号覆盖范围缩小、数据传输速率下降，甚至出现断网。某通信 PCB 厂家为 5G 路由器生产的 PCB，因信号衰减超标，导致 1000 块产品被客户退货，直接损失 30 万元。
原因分析：
基材选择不当：使用传统 FR-4 基材生产 5G 高频 PCB，FR-4 在 28GHz 频段的介电损耗（Df）约为 0.02，是高频基材（PTFE Df≤0.002）的 10 倍，信号衰减量大幅增加；
PCB 结构设计不合理：线路过长、弯曲角度过小（＜90°）、相邻线路间距过近（＜0.1mm），都会增加信号串扰和衰减；例如，线路弯曲角度 30° 时，信号衰减量比 90° 时增加 30%；
加工工艺缺陷：钻孔孔壁粗糙（粗糙度＞10μm）、孔壁金属化不完整，会导致信号泄露；铜箔表面氧化（氧化层厚度＞5nm），会增加信号传输电阻，加剧衰减。
解决对策：
精准选择高频基材：根据 5G 场景选择合适基材 —— 毫米波基站 PCB 优先选用 PTFE 基材（Df≤0.002），Sub-6GHz 路由器 PCB 选用 PPO 基材（Df≤0.005），避免使用 FR-4 基材；基材采购后需抽样检测 Dk 和 Df，确保符合标准（如 PTFE 基材 Dk 2.1±0.1，Df≤0.002）；
优化 PCB 结构设计：缩短高频信号线路长度（尽量控制在 5cm 以内），线路弯曲角度采用 135° 或圆弧过渡，减少信号反射；相邻高频线路间距≥0.2mm，避免串扰；在高频线路两侧设计接地铜箔，形成 “屏蔽层”，减少信号泄露；
改进加工工艺：采用激光钻孔技术（定位精度 ±3μm），确保孔壁粗糙度≤5μm；孔壁金属化采用 “化学沉铜 + 电镀铜” 工艺，电镀铜厚度≥20μm，确保孔壁导通良好；铜箔加工后立即进行防氧化处理（如涂覆 OSP 膜），氧化层厚度控制在 3nm 以内。某通信 PCB 厂家采用这些措施后，5G PCB 信号衰减量从 2.5dB 降至 1.2dB，合格率从 82% 提升至 98%。
二、问题二：线路短路 / 断线 ——5G PCB 的 “常见故障”
5G PCB 线路细（宽度 0.08-0.1mm）、密度高，生产过程中易出现短路（相邻线路粘连）或断线（线路断裂），导致 PCB 无法导通。某通信 PCB 厂家生产的 5G 手机 PCB，因线路短路 / 断线，报废率高达 15%，每月损失 50 万元。
原因分析：
细线路制作精度不足：LDI 激光能量不稳定（波动 ±10%），导致线路图案边缘模糊，相邻线路间距缩小至 0.05mm 以下，出现短路；蚀刻液浓度过高（氯化铜浓度＞180g/L）或时间过长（超过 120 秒），导致线路过度蚀刻，出现断线；
基材表面污染：预处理阶段基材表面残留油污、粉尘（粒径＞5μm），蚀刻时这些杂质会阻碍蚀刻液接触铜箔，导致残留铜，引发短路；
加工过程机械损伤：PCB 传输过程中，设备滚轮压力过大（＞5kg），或人工操作时碰撞，导致细线路断裂；层压过程中温度过高（超过 180℃），基材收缩不均，拉扯线路导致断线。
解决对策：
提升细线路制作精度：LDI 设备每小时校准一次激光能量，波动控制在 ±5% 以内；根据线路宽度调整蚀刻参数 ——0.1mm 线路采用氯化铜浓度 150g/L、蚀刻时间 90 秒，0.08mm 线路采用浓度 120g/L、时间 60 秒；蚀刻后用 20 倍放大镜检查线路，及时调整参数；
强化基材清洁：预处理阶段采用 “脱脂 - 酸洗 - 高压喷淋” 三步法：脱脂用碱性脱脂剂（浓度 7%）在 55℃下处理 4 分钟，去除油污；酸洗用 10% 硫酸溶液处理 2 分钟，去除氧化层；高压喷淋（水压 0.4MPa）冲洗基材表面，去除粉尘；清洁后检测基材表面洁净度，杂质粒径≤3μm 为合格；
避免机械损伤：调整 PCB 传输设备滚轮压力至 2-3kg，避免压力过大；人工操作时佩戴防静电手套，轻拿轻放；层压时采用 “逐步升温” 工艺（从 80℃升至 160℃，升温速率 5℃/min），减少基材收缩不均。某通信 PCB 厂家实施后，线路短路 / 断线率从 15% 降至 2%，每月节省损失 45 万元。
三、问题三：散热不良 ——5G 设备稳定运行的 “隐形威胁”
5G PCB 散热不良会导致设备工作温度升高（超过 85℃），不仅会使元器件寿命缩短 50%，还会导致高频信号衰减增加（温度每升高 10℃，信号衰减增加 10%）。某通信 PCB 厂家生产的 5G 基站 PCB，因散热不良，基站工作时 PCB 温度达 95℃，客户投诉率升高 30%。
原因分析：
散热设计不足：铜箔厚度仅 1oz（35μm），无法快速传导热量；散热孔数量少（每平方厘米＜10 个）或孔径小（＜0.1mm），热量无法有效散发；
基材热导率低：使用普通 FR-4 基材（热导率 0.2W/(m?K)），热量在基材内传导缓慢，局部温度过高；
元器件布局不合理：将高功率元器件（如功率放大器、CPU）集中布局，导致局部热量堆积，形成 “热点”，温度比周围区域高 20-30℃。
解决对策：
优化散热设计：5G 基站、高功率路由器 PCB 采用 2-3oz 铜箔（70-105μm），提升热传导效率；在高功率元器件下方设计密集散热孔（孔径 0.2-0.3mm，每平方厘米 20-30 个），并采用 “金属化散热孔”（孔壁电镀铜），增强散热；
选用高导热基材：Sub-6GHz 高功率 PCB 选用高导热 FR-4 基材（热导率 0.8W/(m?K)），毫米波 PCB 选用 PTFE 基材（热导率 0.3W/(m?K)），避免普通 FR-4；
合理布局元器件：将高功率元器件分散布局，间距≥5mm，避免热量堆积；在 “热点” 区域铺设散热铜皮（面积≥1cm2），铜皮与接地层连接，加速热量传导。某通信 PCB 厂家采用这些措施后，5G 基站 PCB 工作温度从 95℃降至 75℃，客户投诉率下降 28%。
通过针对性解决这些常见问题，通信 PCB 厂家能显著提升 5G PCB 的质量稳定性，减少报废率和客户投诉，在 5G 市场竞争中占据优势。捷配 PCB 建立了完善的 5G PCB 质量管控体系，从基材选型、工艺设计到生产检测，全程排查潜在问题，通过优化信号传输、线路制作和散热设计，确保每一块 5G PCB 都符合高性能要求，为通信设备稳定运行保驾护航。
