SMT制作全流程：从设计到优化，每一步都不能错

SMT BOM 的制作不是简单的 “罗列元器件”，而是一个需要研发、采购、生产多部门协同，从设计到优化的完整流程。每一步的疏漏都可能导致 BOM 错误，进而引发采购失误、生产停滞、产品不良等问题。。今天，我们就拆解 SMT BOM 的制作全流程，从设计输出、信息补充、交叉核对到优化定稿，带大家掌握每一步的关键要点，确保 BOM 精准无误。

一、第一步：设计输出（EBOM 编制）—— 奠定 BOM 基础

设计输出是 SMT BOM 制作的起点，由研发部门完成，核心是从 PCB 设计文件中提取元器件的基础信息，形成设计 BOM（EBOM）。这一步的关键是 “完整提取、规范记录”，避免遗漏设计规格。

首先，从 PCB 设计软件（如 Allegro、AD）中导出元器件清单。设计软件通常自带 BOM 导出功能，工程师需选择 “全元器件导出”，确保不遗漏任何贴装元器件（包括电阻、电容、芯片、电感等），同时排除非贴装物料（如螺丝、外壳）。导出时需勾选关键字段：PCB 位置编号（如 R1、C2）、元器件型号（如 0402-10K-1%）、封装规格（如 0402）、电气参数（如电阻值、容值）、生产厂家（若有指定）。例如，从 AD 软件中导出时，需在 “BOM 导出设置” 中勾选 “Footprint”（封装）、“Value”（参数值）、“Manufacturer”（厂家）等字段，确保基础信息完整。

其次，规范元器件型号和参数描述。不同工程师的描述习惯可能不同，需统一规范 —— 例如，电阻的描述需统一为 “封装 - 阻值 - 精度”（如 0402-10K-1%），电容为 “封装 - 容值 - 耐压 - 精度”（如 0402-100nF-16V-10%），芯片为 “型号 - 封装 - 电压”（如 STM32F103-TPQFP48-3.3V）。避免模糊描述，如 “电阻 10K” 未标注封装和精度，可能导致采购时误选 0603 封装的 10K 电阻，与 PCB 设计的 0402 封装不匹配。

最后，检查 PCB 设计文件与导出清单的一致性。研发工程师需逐一核对 PCB 丝印与 BOM 中的位置编号，确保无遗漏（如 PCB 上有 R3，BOM 中却未列出）或重复（如同一位置编号出现两次）；同时检查封装规格与 PCB 封装库是否一致，例如，BOM 中标注为 0402 的电阻，PCB 封装库中对应的封装尺寸是否为 1.0mm×0.5mm，避免因封装库错误导致 BOM 信息偏差。某研发团队通过这一步，发现 PCB 设计文件中 U5 的封装标注为 QFP48，但实际封装库中为 QFP64，及时修正后避免了后续采购错误。

二、第二步：信息补充（MBOM 初步完善）—— 适配生产需求

设计 BOM（EBOM）仅包含设计相关信息，无法直接用于生产，需由生产部门补充生产所需信息，形成初步的生产 BOM（MBOM）。这一步的核心是 “补充生产要素，适配 SMT 工艺”。

首先，补充物料编码和供应商信息。生产部门需为每一个元器件分配唯一的物料编码（如 RES-0402-10K-1%、CAP-0402-100nF-16V），编码规则需包含物料类型、封装、关键参数，方便采购和库存管理；同时联系采购部门，补充推荐供应商和备选供应商，确保物料供应稳定。例如，某电阻的推荐供应商为国巨，备选供应商为风华，需在 BOM 中明确标注，避免采购时因供应商缺货导致生产停滞。

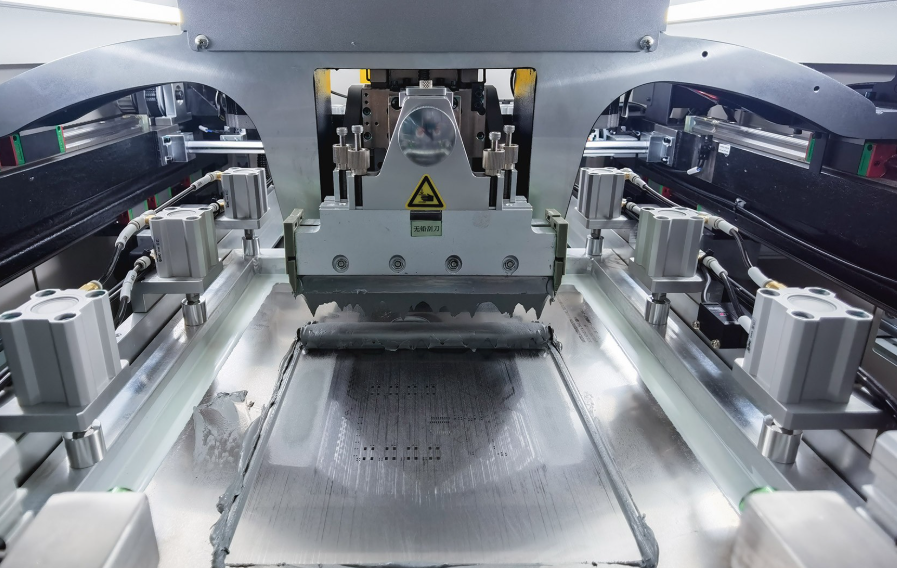

其次，添加生产辅料和损耗信息。SMT 生产除了元器件，还需辅料（如焊膏、钢网、载具、清洗剂），需在 BOM 中补充辅料的型号、规格、数量 —— 例如，焊膏型号为 SN63PB37（有铅）或 SAC305（无铅），钢网厚度为 0.12mm，载具数量与生产批次匹配；同时根据历史生产数据，设定元器件的损耗率（如电阻、电容损耗率 3%，芯片损耗率 1%），计算备料数量（备料数量 = 设计数量 ×(1 + 损耗率)）。例如，某 PCB 设计需要 100 个 0402 电阻，损耗率 3%，则备料数量 = 100×1.03=103 个，避免因贴装损耗导致物料不足。

最后，标注特殊生产要求。对于有特殊工艺需求的元器件，需在 BOM 备注中明确标注 —— 例如，极性电容需标注 “+ 极朝向丝印‘+’端”，LED 需标注 “发光面朝向 PCB 正面”，高精度电阻（0.1%）需标注 “来料需单独筛选”，射频芯片需标注 “防静电包装”。这些信息能指导贴片机编程和操作人员规范操作，避免工艺错误。

三、第三步：交叉核对 —— 多部门协同，排除错误

交叉核对是 SMT BOM 制作的 “纠错环节”，需研发、采购、生产、质检多部门协同，从不同维度核对 BOM 信息，确保无遗漏、无错误。这一步能发现单一部门无法察觉的问题，是 BOM 精准性的关键保障。

1. 研发与生产核对：确保设计与工艺匹配

研发工程师与生产工程师需共同核对 BOM 中的封装规格、贴装方向是否适配 SMT 工艺 —— 例如，PCB 设计的 0201 封装电阻，需确认生产线的贴片机是否支持（部分老款贴片机无法贴装 0201 封装）；BOM 中标注的 QFP100 芯片（引脚间距 0.5mm），需确认钢网是否能制作对应的开孔，避免因工艺不支持导致 BOM 调整。某工厂通过这一核对，发现 BOM 中的 01005 封装电容超出生产线贴片机的最小贴装能力（最小支持 0201），及时将封装调整为 0201，避免了生产设备改造的额外成本。

2. 采购与生产核对：确保物料可采购

采购工程师需根据 BOM 中的规格参数，确认物料的市场供应情况 —— 例如，某冷门型号的芯片是否有现货，采购周期是否满足生产计划；高精度元器件（如 0.1% 电阻）的价格是否在预算范围内，是否有替代型号。若发现物料无法采购或采购周期过长，需及时与研发部门沟通，调整元器件型号。例如，某研发团队指定的一款进口芯片采购周期为 8 周，无法满足生产的 2 周交付需求，采购部门通过核对发现后，与研发协商更换为国产替代芯片（采购周期 1 周），确保生产如期推进。

3. 质检与生产核对：确保物料可检测

质检工程师需核对 BOM 中的元器件是否可通过现有检测设备验证 —— 例如，BOM 中的芯片是否可通过 ICT 测试（在线测试）检测好坏；电容的容值、电阻的阻值是否在现有仪器的检测范围内。若发现某元器件无法检测，需在 BOM 备注中注明 “需增加专项检测”，或调整为可检测的元器件。例如，某射频芯片无法通过 ICT 测试，质检部门在 BOM 中备注 “需通过功能测试验证”，并制定专项检测流程，避免不良品流入后续工序。

四、第四步：优化定稿（MBOM 发布）—— 提升 BOM 实用性

优化定稿是 SMT BOM 制作的最后一步，需在交叉核对无误的基础上，对 BOM 结构和信息进行优化，提升实用性，然后正式发布用于生产。

首先，优化 BOM 结构。对于复杂产品（如多层 PCB、包含多个模块），需采用层级化结构，将元器件按功能模块分类（如电源模块、射频模块、控制模块），每个模块下再列出对应的元器件，使 BOM 条理清晰，方便各部门查阅。例如，服务器主板的 BOM 可分为 “CPU 模块”“内存模块”“电源模块”“接口模块” 四大类，每类下分别列出相关元器件，避免 BOM 信息杂乱。

其次，补充版本信息和变更记录。BOM 需明确版本号（如 V1.0、V2.0）和发布日期，方便后续追溯；同时建立变更记录表格，记录 BOM 的每一次修改（如修改时间、修改内容、修改人、修改原因），避免版本混乱。例如，某 BOM V1.0 中的某电阻型号因缺货修改为替代型号，变更记录需注明 “2025.05.10，将 R10 型号从 0402-10K-1%（国巨）改为 0402-10K-1%（风华），修改人：张三，原因：国巨缺货”。

最后，格式标准化。BOM 需采用统一的表格格式（如 Excel、PDF），字段顺序固定（物料编码、物料名称、规格参数、位置编号、数量、封装、供应商、备注），字体和排版规范，确保不同部门查阅时清晰易懂。同时，BOM 需转换为生产系统可识别的格式（如 CSV、XML），方便导入 SMT 生产管理系统，实现采购、备料、贴装的信息化管理。

SMT BOM 制作的每一步都环环相扣，任何一步的疏忽都可能导致严重后果。只有严格遵循 “设计输出 - 信息补充 - 交叉核对 - 优化定稿” 的流程，才能制作出精准、实用的 SMT BOM，为 SMT 生产保驾护航。捷配 PCB 在为客户提供 SMT 代工服务时，会深度参与 SMT BOM 的制作流程，协助客户完成从设计 BOM 到生产 BOM 的转化，通过多维度交叉核对排除错误，同时结合自身的 SMT 工艺经验优化 BOM 结构和物料选择，确保 BOM 完全适配生产需求，帮助客户避免因 BOM 问题导致的生产延误和成本损失。
