PCB波峰焊接关键参数控制

来源: 时间: 2025/08/28 15:38:00 阅读: 135

在电子制造领域,PCB(印刷电路板)的焊接质量直接决定了电子设备的稳定性和可靠性,而波峰焊接作为 PCB 批量生产中常用的焊接工艺,凭借高效、稳定的特点,广泛应用于各类通孔元器件和混装元器件的焊接场景。本文将从波峰焊接的技术原理入手,详细拆解其核心操作流程,并深入分析影响焊接质量的关键参数控制方法,帮助读者全面掌握这一重要工艺技术。



一、PCB 波峰焊接的技术原理

波峰焊接技术诞生于 20 世纪 50 年代,其核心原理是利用熔融状态的焊锡,通过特殊的机械结构形成连续、稳定的 “锡波”,当 PCB 板以特定角度和速度经过锡波时,焊锡会浸润 PCB 板上的焊盘和元器件引脚,在高温作用下实现元器件与 PCB 板的电气连接和机械固定。

从物理化学角度来看,波峰焊接过程涉及三个关键阶段:预热阶段的焊剂活化、锡波浸润阶段的焊锡流动与润湿、冷却阶段的焊点凝固。在预热阶段,PCB 板经过预热区时,表面的焊剂会受热活化,去除焊盘和引脚表面的氧化层,并形成保护膜,防止后续高温下再次氧化;进入锡波区后,熔融的焊锡(通常为 Sn-Pb 合金或无铅焊锡,如 Sn-Ag-Cu 合金)在波峰动力作用下,快速填充焊盘与引脚之间的间隙,由于焊锡与金属焊盘、引脚之间存在良好的润湿性,焊锡会沿着引脚向上爬升,形成饱满的焊点;最后,PCB 板离开锡波区进入冷却区,焊点在冷空气或冷却风的作用下快速凝固,形成稳定的连接结构。


与手工焊接、回流焊接相比,波峰焊接的核心优势在于 “批量连续性”—— 一次可完成整板多个元器件的焊接,尤其适用于通孔元器件(如电阻、电容、连接器等)的焊接,且设备自动化程度高,能有效降低人工成本,提高生产效率。



二、PCB 波峰焊接的核心操作流程

一套完整的 PCB 波峰焊接流程需经过严格的工序把控,任何一个环节的疏漏都可能导致焊接缺陷。通常,标准流程可分为以下六个步骤:

(一)PCB 板预处理

预处理是确保焊接质量的基础,主要包括 PCB 板清洁、焊盘检查和元器件插装。首先,需使用专用清洁剂去除 PCB 板表面的油污、灰尘等杂质,避免杂质影响焊剂附着和焊锡润湿;其次,检查焊盘是否存在氧化、变形、缺角等问题,若焊盘氧化严重,需通过打磨或化学处理去除氧化层;最后,按照设计要求将通孔元器件准确插装到 PCB 板的对应位置,确保引脚伸出焊盘的长度符合标准(通常为 1.5-2.5mm),避免过长导致焊点虚焊或过短导致连接不牢固。

(二)焊剂涂覆

焊剂涂覆的目的是去除焊盘和引脚表面的氧化层,并在表面形成保护膜。常用的涂覆方式有喷雾式、发泡式和刷涂式三种:喷雾式适用于高精度 PCB 板,涂覆均匀且用量可控;发泡式通过压缩空气使焊剂形成泡沫,覆盖 PCB 板底面,适用于大面积、批量生产;刷涂式则多用于小批量或特殊形状 PCB 板的涂覆。无论采用哪种方式,都需控制焊剂的涂覆厚度(通常为 0.05-0.1mm),过厚易导致焊点出现焊渣,过薄则无法有效去除氧化层。

(三)预热处理

预热是波峰焊接的关键环节,直接影响焊剂活化效果和后续焊点质量。预热温度和预热时间需根据 PCB 板材质、厚度、元器件密度以及焊剂类型进行调整。一般来说,预热温度控制在 80-120℃,预热时间为 60-120 秒,确保 PCB 板表面温度均匀上升,避免因温差过大导致 PCB 板变形。同时,预热需分阶段进行(如低温区、中温区),防止焊剂快速挥发产生气泡,影响焊点完整性。

(四)锡波焊接

锡波焊接是整个流程的核心,需重点控制四个参数:锡波温度、焊接时间、PCB 板传输速度和倾斜角度。对于传统 Sn-Pb 焊锡,锡波温度通常为 240-250℃;无铅焊锡由于熔点较高(如 Sn-Ag-Cu 合金熔点约 217℃),锡波温度需提高至 250-260℃。焊接时间(即 PCB 板与锡波接触的时间)控制在 3-5 秒,过长易导致元器件过热损坏,过短则焊锡无法充分润湿焊盘;传输速度通常为 1.2-1.8m/min,需与焊接时间匹配;PCB 板倾斜角度一般为 3-5°,倾斜角度过大易导致焊锡量不足,过小则易产生桥连(相邻焊点焊锡连接)缺陷。

(五)冷却处理

冷却阶段的关键是控制冷却速度,确保焊点快速凝固且晶粒细化,提高焊点强度。常用的冷却方式为强制风冷,冷却风温度控制在 20-30℃,风速根据 PCB 板厚度调整(通常为 1-3m/s)。需避免冷却速度过快导致焊点产生内应力,或过慢导致焊点表面氧化、出现毛刺。冷却后,焊点应呈现银白色或亮灰色,表面光滑、无针孔、无虚焊。

(六)检测与返修

焊接完成后,需通过外观检测、电气测试和 X 射线检测(针对复杂焊点)进行质量把控。外观检测主要检查焊点是否存在虚焊、桥连、焊锡不足、焊渣等缺陷;电气测试通过万用表或专用测试设备检测焊点的导通性,确保无开路或短路;对于 BGA(球栅阵列)等隐蔽性元器件,需通过 X 射线检测焊点内部是否存在空洞。若发现缺陷,需使用热风枪或电烙铁进行返修,去除不良焊点后重新焊接,确保返修后的焊点质量符合标准。



三、PCB 波峰焊接的关键参数控制

影响波峰焊接质量的参数众多,其中锡波温度、预热温度、焊接时间、焊剂用量和 PCB 传输速度是核心控制要点,需根据实际生产需求动态调整:

  • 锡波温度:温度过低会导致焊锡流动性差,无法充分润湿焊盘,易出现虚焊、冷焊;温度过高则会加速焊锡氧化,产生大量焊渣,同时可能损坏元器件(如电容、芯片等耐热性较差的元器件)。实际生产中,需定期使用温度测试仪检测锡波表面温度,确保温度波动不超过 ±5℃。

  • 预热温度:预热不足会导致焊剂活化不充分,焊盘和引脚氧化层未被完全去除,影响焊锡润湿;预热过度则会导致焊剂提前挥发,失去保护作用,且可能使 PCB 板变形。可通过红外测温仪实时监测 PCB 板表面温度,确保预热后的温度均匀性(温差不超过 ±10℃)。

  • 焊接时间:接触时间过短,焊锡未完全润湿焊盘和引脚,易形成虚焊;接触时间过长,焊锡过度浸润,可能导致引脚与焊盘之间形成过多焊锡,增加桥连风险。需根据 PCB 板上元器件的密集程度调整传输速度,间接控制焊接时间。

  • 焊剂用量:焊剂过多会在焊接过程中产生大量烟雾,且残留的焊剂可能腐蚀 PCB 板;焊剂过少则无法有效去除氧化层,导致焊点质量下降。可通过调整喷雾压力(喷雾式)或发泡高度(发泡式)控制焊剂用量,确保每平方厘米焊盘的焊剂用量为 0.5-1.0mg。

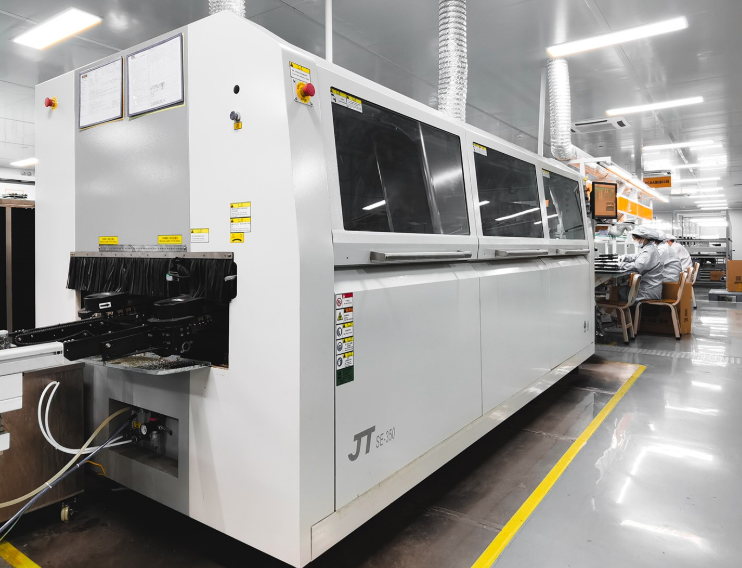

在实际应用中,捷配 PCB 凭借多年的 PCB 生产经验,针对不同类型的 PCB 产品(如消费电子 PCB、工业控制 PCB、汽车电子 PCB),制定了个性化的波峰焊接参数方案,通过精准控制预热温度、锡波温度和焊接时间,确保每一片 PCB 的焊接焊点饱满、稳定,有效降低了虚焊、桥连等缺陷率,为客户提供高品质的 PCB 成品。
