PCB波峰焊接工艺优化：从材料选择到设备调试的全流程提升
PCB 波峰焊接工艺的优化是一个系统工程，涉及材料选择、参数设定、设备调试、人员操作等多个环节。良好的工艺优化不仅能提高焊接质量，降低缺陷率，还能提升生产效率，降低生产成本。本文将从材料选择、工艺参数优化、设备调试和操作规范四个维度，详细阐述 PCB 波峰焊接工艺的优化方法，为企业实现高效、高质量的焊接生产提供参考。
一、材料选择优化：焊接质量的 “基础保障”
材料是波峰焊接的基础，焊锡、焊剂、PCB 板和元器件的质量直接影响焊接效果。合理选择材料，能从源头减少缺陷产生。
（一）焊锡的选择
焊锡的选择需根据产品需求（如是否需要无铅、工作环境温度）和工艺要求确定：
有铅焊锡 vs 无铅焊锡：传统有铅焊锡（如 Sn63Pb37）熔点低（183℃）、流动性好、焊接温度低，适合对成本敏感且无环保要求的产品；无铅焊锡（如 Sn-3.0Ag-0.5Cu）熔点高（217℃）、环保无污染，符合 RoHS 等环保标准，适用于消费电子、汽车电子等领域。选择时需注意：无铅焊锡需搭配更高的焊接温度，且对设备耐温性要求更高。
焊锡纯度：优先选择纯度高、杂质含量低的焊锡（如杂质含量≤0.1%），避免杂质影响焊锡流动性和润湿性。例如，焊锡中铜含量过高会导致焊锡熔点升高，流动性下降，易出现焊锡不足缺陷。
（二）焊剂的选择
焊剂的核心作用是去除氧化层和保护焊点，选择时需关注活性、腐蚀性和环保性：
活性等级：根据焊盘氧化程度选择合适的活性等级，轻度氧化可选用低活性焊剂（如 RMA 级），中度氧化选用中活性焊剂（如 RA 级），重度氧化则需选用高活性焊剂（如 R 级）。需注意：活性越高，腐蚀性越强，焊接后需根据需求选择是否清洗（如免清洗焊剂适用于消费电子，需清洗焊剂适用于工业控制设备）。
环保性：优先选择符合环保标准（如 RoHS、REACH）的焊剂，避免焊剂中含有铅、汞、镉等有害物质，影响产品出口和人体健康。
（三）PCB 板与元器件的选择
PCB 板材质：焊接温度较高时（如无铅焊接），需选择耐高温的 PCB 板材质（如 FR-4 环氧玻璃布基板，耐热温度≥260℃），避免 PCB 板在预热和焊接过程中变形或分层。
元器件耐温性：选择耐温性符合焊接温度要求的元器件，例如，通孔元器件的引脚耐温性需≥260℃（无铅焊接），避免高温导致元器件损坏。同时，元器件引脚的镀层（如镀锡、镀镍）需均匀，无氧化、脱落现象。
二、工艺参数优化：焊接质量的 “核心调控”
工艺参数是波峰焊接的 “指挥棒”，合理优化参数能显著提升焊接质量。结合前文提到的常见缺陷，需重点优化以下参数：
（一）预热参数优化
预热参数的核心是 “温度均匀、溶剂充分挥发”，优化方法如下：
温度梯度设计：采用三段式预热梯度，例如：第一段（预热入口）温度 80-90℃，第二段（预热中段）温度 90-110℃，第三段（预热出口）温度 110-120℃，确保 PCB 板表面温度均匀上升，避免局部过热或预热不足。
预热时间控制：根据 PCB 板厚度调整预热时间，厚度 1.6mm 的 PCB 板预热时间控制在 90-120 秒，厚度 2.0mm 的 PCB 板则延长至 120-150 秒，确保焊剂溶剂充分挥发，无残留。
（二）锡波参数优化
锡波参数直接影响焊锡浸润效果，优化需结合焊锡类型和 PCB 板特点：
锡波温度：有铅焊锡（Sn63Pb37）控制在 240-250℃，无铅焊锡（Sn-3.0Ag-0.5Cu）控制在 250-260℃，且需确保锡波温度波动不超过 ±3℃（可通过设备自带的温度传感器实时监测）。
锡波高度：锡波高度需覆盖 PCB 板底面的 1/2-2/3，例如，厚度 1.6mm 的 PCB 板，锡波高度控制在 0.8-1.0mm，确保焊锡充分接触焊盘和引脚，同时避免锡波过高导致桥连。
波峰形态：调整波峰发生器的频率和功率，使锡波表面平稳、无飞溅，形成 “平滑波”（适用于普通元器件）或 “湍流波”（适用于引脚密集的元器件，增强焊锡浸润效果）。
（三）传输参数优化
传输参数主要包括传输速度和倾斜角度，需与焊接时间匹配：
传输速度：根据焊接时间需求调整，一般控制在 1.2-1.8m/min。例如，需焊接时间 4 秒时，传输速度 = PCB 板长度 / 焊接时间（若 PCB 板长度为 60mm，传输速度 = 0.06m/4s=0.015m/s=0.9m/min，需结合实际设备参数调整）。
倾斜角度：普通 PCB 板倾斜角度控制在 3-5°，对于引脚间距较小的 PCB 板（如间距≤0.6mm），可将倾斜角度提升至 5-7°，加快焊锡滑落速度，减少桥连风险。

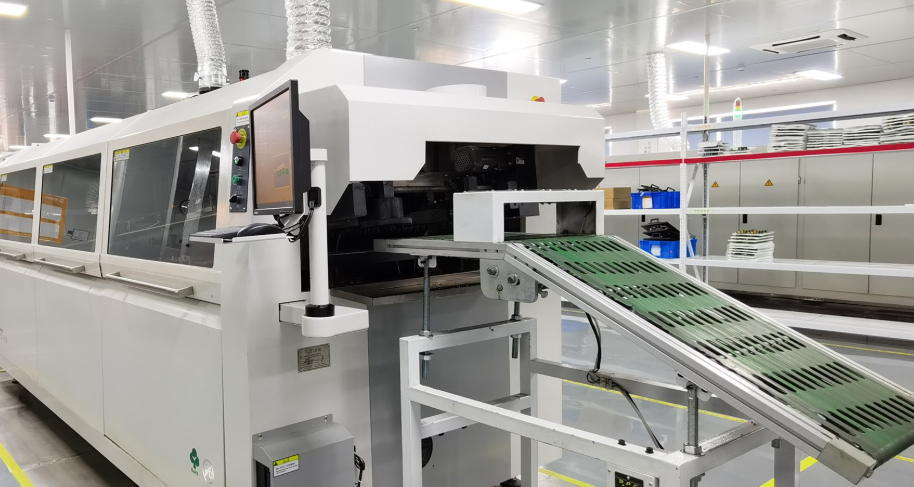

三、设备调试优化：焊接效率的 “硬件支撑”
波峰焊接设备的状态直接影响工艺稳定性，定期调试和维护设备，能确保设备始终处于最佳工作状态。
（一）波峰发生器调试
波峰发生器是产生锡波的核心部件，调试重点包括：
波峰高度校准：每周使用专用标尺测量锡波高度，若高度偏差超过 ±0.1mm，需调整波峰发生器的升降螺杆，确保锡波高度符合设定值。
波峰流速调整：通过设备控制面板调整波峰发生器的电机转速，使锡波流速控制在 0.5-1.0m/s（可通过观察锡波表面流动状态判断，流速过快易产生飞溅，过慢则浸润不足）。
（二）预热区调试
预热区调试需确保温度均匀性和稳定性：
温度传感器校准：每月使用红外测温仪校准预热区的温度传感器，若传感器显示温度与实际温度偏差超过 ±5℃，需调整传感器位置或更换传感器。
加热管检查：每季度检查预热区的加热管是否存在损坏、老化现象，若加热管功率下降（如加热速度变慢），需及时更换，确保预热区温度均匀。
（三）冷却系统调试
冷却系统调试重点是确保冷却速度和冷却均匀性：
风速调整：根据 PCB 板厚度调整冷却风机的风速，厚度 1.6mm 的 PCB 板风速控制在 1.5-2.0m/s，厚度 2.0mm 的 PCB 板则提升至 2.0-2.5m/s，确保焊点快速凝固。
冷却风道清洁：每月清理冷却风道内的灰尘和杂质，避免风道堵塞导致冷却不均匀，出现局部焊点氧化。
四、操作规范优化：焊接质量的 “人为保障”
操作人员的技能水平和操作规范性对焊接质量影响显著，通过制定标准化操作规范，能减少人为失误。
（一）操作人员培训
定期组织操作人员培训，内容包括：
工艺知识培训：讲解波峰焊接原理、常见缺陷及解决方法，让操作人员理解参数调整的意义，而非单纯机械操作。
设备操作培训：培训设备的开机、关机、参数调整、日常维护等操作，确保操作人员能熟练操作设备，避免误操作导致设备故障或工艺偏差。
（二）标准化操作流程（SOP）制定
制定详细的 SOP，明确每一步操作的要求：
开机前检查：开机前需检查焊锡量、焊剂余量、设备温度传感器、冷却风机等是否正常，若发现异常需及时处理。
参数设定：根据 PCB 板类型，从参数数据库中调取对应的预热温度、锡波温度、传输速度等参数，避免手动设定导致的参数错误。
过程监控：焊接过程中，每 30 分钟抽样检查一次焊点质量，观察是否存在虚焊、桥连等缺陷，若发现缺陷，及时调整参数。
关机后维护：关机后需清理锡波表面氧化渣、清洁焊剂涂覆装置、检查设备各部件状态，为下次开机做好准备.
