IC 封装（DIP、SOP、BGA、COB）的选型策略与未来发展趋势

工业控制场景（如 PLC、变频器）：优先选择 DIP 或陶瓷 BGA 封装。DIP 封装的直插结构便于维护，陶瓷 DIP 耐高温（-55℃至 125℃）、抗振动（加速度 20G），适配工业恶劣环境；高功率芯片（如功率驱动芯片）可选用陶瓷 BGA，散热性优（热导率 20W/m?K），满足长期满负荷运行需求（MTBF≥10 万小时）。

消费电子场景（如手机、平板）：优先选择 SOP 或塑料 BGA 封装。SOP 的小型化（体积较 DIP 缩小 60%）与高频性能（寄生电容≤5pF），适配手机射频、音频芯片；高性能芯片（如处理器）选用塑料 BGA，引脚密度高（＞1000 个焊点）、成本低，满足消费电子 “高密度、低成本” 需求。

微型设备场景（如可穿戴设备、医疗传感器）：优先选择 COB 或超薄 SOP 封装。COB 封装体积最小（裸芯直接集成，无封装外壳），适配植入式医疗设备；超薄 SOP（厚度 0.5mm）则平衡体积与生产效率，适用于智能手表等可穿戴设备，兼顾贴装便捷性（回流焊良率≥99.5%）。

低频信号场景（≤100MHz，如家电控制）：DIP 封装足够满足需求，信号路径短（寄生电感 10-20nH），成本仅为 SOP 的 1/2，无需过度设计。

高频信号场景（≥1GHz，如 5G 射频）：优先选择 BGA 或 COB 封装。BGA 的球栅阵列结构减少信号串扰（串扰值≤-30dB），COB 的倒装连接（信号路径＜1mm）进一步降低寄生参数（寄生电感≤5nH），确保高频信号传输损耗≤0.3dB/cm。

高功率场景（＞10W，如电源管理、LED 驱动）：优先选择陶瓷 BGA 或带散热焊盘的 COB 封装。陶瓷 BGA 的散热盖设计（热阻 15℃/W）与 COB 的厚铜 PCB（热导率 380W/m?K），可有效控制芯片结温（≤125℃），避免过热失效。

低成本、大批量场景（如家电芯片，日产 10 万件）：选择 DIP 或塑料 SOP 封装，工艺成熟（机械钻孔、注塑成型），生产效率高（DIP 插件速度≥100 件 / 分钟），成本较 BGA 低 50%。

中成本、中批量场景（如工业传感器，日产 1 万件）：选择塑料 BGA 或标准 COB 封装，平衡性能与成本，BGA 的自动化贴装（速度≥50 件 / 分钟）与 COB 的集成度（多裸芯共封装），适配中等批量生产需求。

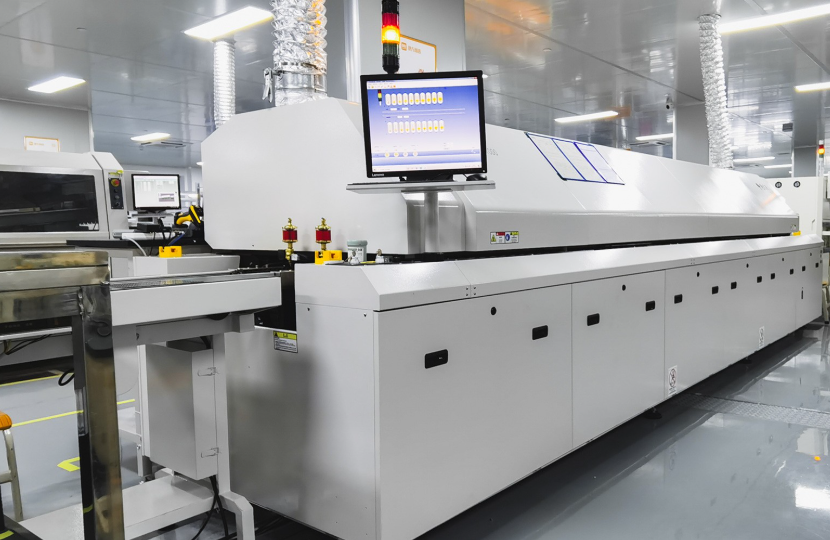

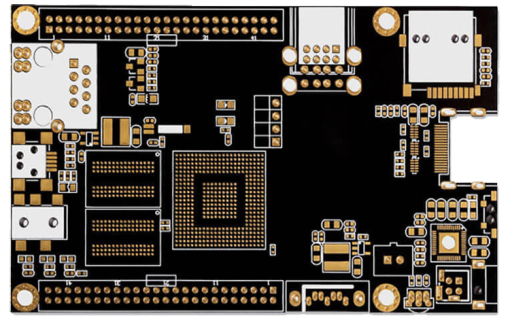

高成本、小批量场景（如医疗设备，日产 100 件）：选择陶瓷 BGA 或定制 COB 封装，陶瓷 BGA 的气密性（漏气率＜1×10??atm?cm3/s）与 COB 的生物相容性，满足高可靠性要求，小批量生产可接受较高成本。

材料创新：采用新型散热材料，如金刚石填充环氧树脂（热导率 5-10W/m?K，较传统材料提升 20 倍）用于 COB 封装；陶瓷基板升级为氮化铝（AlN，热导率 170W/m?K，较氧化铝陶瓷提升 5 倍）用于 BGA 封装，进一步降低热阻。

结构创新：BGA 封装引入 “微通道散热” 结构，在散热盖内部设计微型流道（直径 0.1-0.2mm），通过冷却液循环带走热量，热阻可降至 5℃/W 以下；COB 封装则采用 “双面散热”，PCB 正反两面均贴装散热片，散热面积增加 1 倍，适用于高功率 LED 与汽车芯片。

微型化：封装尺寸向 “毫米级” 甚至 “微米级” 发展，如 COB 封装的裸芯尺寸可缩小至 0.5mm×0.5mm，配合激光钻孔（孔径 0.05mm）与超细键合线（直径 10μm），适配微型传感器（如血压传感器、气体传感器），满足可穿戴设备 “极致轻薄” 需求（整机厚度＜5mm）。

柔性化：开发柔性封装技术，采用柔性 PCB（基材为聚酰亚胺，可弯曲半径＜5mm）与柔性环氧树脂（弯曲次数＞1000 次无开裂），BGA 与 COB 封装均可适配柔性基板。例如，柔性 BGA 封装用于折叠屏手机的铰链区域，可承受 10 万次折叠测试；柔性 COB 封装用于智能服装的生理监测模块，贴合人体曲线，提升穿戴舒适度。

环保化：无铅封装成为标配（如 SAC305 焊料替代传统锡铅焊料），进一步发展 “无焊料封装”，如 COB 采用烧结银（Ag）键合（熔点 961℃，导电性优）替代焊锡，避免焊料中的重金属污染；封装材料向可降解方向发展，如采用生物降解塑料用于 SOP 封装，废弃后可在自然环境中降解（降解率＞90%）。

低成本化：通过工艺整合降低成本，如 BGA 封装将 “焊球制作 - 贴装” 工序整合为 “一体化印刷焊球” 工艺，效率提升 50%；COB 封装则采用 “批量固晶 - 批量键合” 替代传统单个操作，生产效率提升 3 倍，降低单位产品成本，推动 COB 封装在消费电子中的大规模应用。
