多层 PCB 叠层设计的基础原理与结构要素

一、多层 PCB 的结构特征与优势

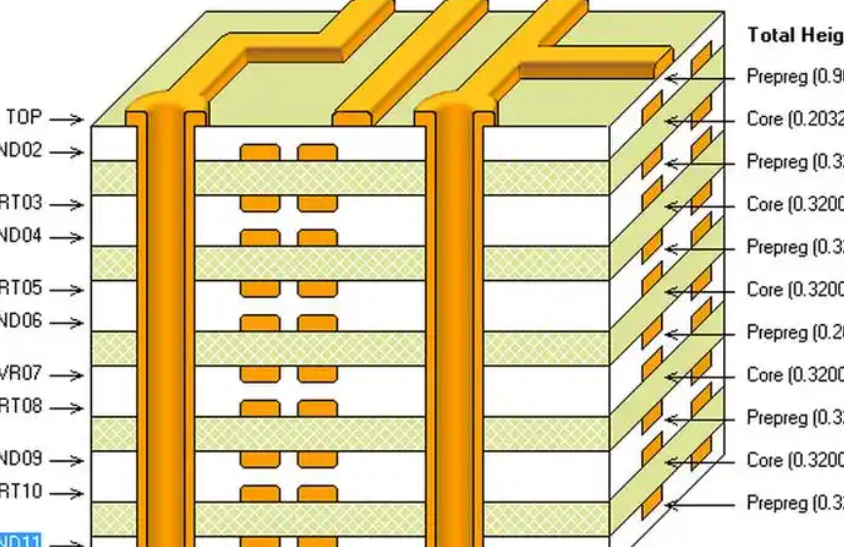

• 层间结构：典型结构为 “信号层 - 绝缘层 - 电源 / 接地层 - 绝缘层 - 信号层” 的对称布局，层数通常为偶数（4、6、8 层等），少数特殊场景采用奇数层（如 5 层板用于特定电源分配）。各层通过过孔（Via）实现电气连接，过孔类型包括通孔（贯穿全板）、盲孔（连接表层与内层）、埋孔（连接内层之间）。

• 材料组合：导电层采用电解铜箔（厚度 18-70μm），绝缘层使用 FR-4（玻璃纤维环氧树脂，介电常数 4.2-4.7）、高频材料（如罗杰斯 RO4350，介电常数 3.48）或柔性材料（聚酰亚胺）。层间黏合剂的玻璃化温度（Tg）需≥130℃（工业级）或≥170℃（军工级），确保高温环境下的稳定性。

• 核心优势：① 布线密度提升 3-5 倍（8 层板可实现 1000 + 引脚 BGA 的布线）；② 电源与接地层形成低阻抗回路（阻抗＜10mΩ），降低噪声；③ 信号层与接地层紧密耦合，减少电磁辐射（辐射量比双层板降低 20-40dB）；④ 结构强度更高（抗弯折能力提升 50%），适合精密设备。

二、层数确定的核心原则

• 信号数量核算：按 “每平方英寸布线密度” 估算 —— 常规器件（0402 封装）每平方英寸需 100-150 条布线，BGA 器件（0.8mm pitch）需 300-500 条。以 100mm×100mm PCB 为例，若含 1 个 300 引脚 BGA 和 200 个常规器件，需 4-6 层才能满足布线需求。

• 电源 / 接地网络复杂度：多电源系统（如同时存在 3.3V、5V、1.8V、12V）需独立电源层，每增加 1 组隔离电源可能增加 2 层（电源层 + 接地层）。例如，4 组电源的工业控制板通常需要 8 层（4 信号层 + 4 电源 / 接地层）。

• 信号完整性要求：高速信号（＞1GHz）需阻抗控制（50Ω/75Ω），需信号层与接地层紧密配对（间距≤0.2mm），每对差分信号（如 PCIe、USB3.0）可能占用额外层。10Gbps 以上信号建议单独层布线，避免与低速信号干扰。

• 成本平衡点：层数每增加 2 层，制造成本上升 30-50%（主要来自材料与压合工艺）。消费电子（如手机）通常采用 4-6 层（成本优先），工业设备用 6-10 层（性能优先），航空航天用 10-20 层（可靠性优先）。

三、叠层顺序设计的基本规则

• 对称结构原则：上下层的铜箔厚度、绝缘层厚度需对称（如顶层与底层铜厚均为 35μm，中间绝缘层厚度对称），避免压合后因应力不均导致翘曲（翘曲度需＜0.75%）。典型 6 层板对称结构：顶层（信号）-GND - 信号 - VCC-GND - 底层（信号）。

• 电源与接地层相邻原则：电源层（VCC）与接地层（GND）紧密相邻（间距 0.1-0.2mm），形成 “电容三明治” 结构（电容值 1-10nF/cm2），可抑制电源噪声（噪声峰值降低 20-30dB）。例如，8 层板中 VCC1 与 GND1 相邻、VCC2 与 GND2 相邻，分别服务不同电源域。

• 信号层与接地层配对原则：高速信号层（如 DDR、PCIe）需紧邻接地层，形成参考平面，控制特征阻抗（偏差＜10%）。低速信号层可共享接地层，但需避免跨分割布线（否则阻抗突变）。

• 敏感信号隔离原则：模拟信号层（如 ADC、传感器）与数字信号层需分离，中间用接地层隔离（隔离距离≥0.5mm），减少数字噪声对模拟信号的干扰（信噪比提升 10-20dB）。射频信号（＞1GHz）需单独层并包围接地铜皮（屏蔽腔）。

四、典型层数的叠层方案实例

• 4 层板（成本敏感型）：层序为顶层（信号 / 电源）-GND - 信号 - 底层（信号 / 电源）。适用于消费电子（如路由器），优点是成本低，缺点是电源需走布线（阻抗较高）。优化要点：顶层与底层的电源布线尽量粗（≥0.5mm），并靠近接地层。

• 6 层板（均衡型）：层序为顶层（信号）-GND - 信号 - VCC-GND - 底层（信号）。适用于工业控制（如 PLC），中间 VCC 与 GND 形成电源平面，上下各 2 个信号层。优化要点：高速信号走中间信号层（被 GND 和 VCC 包围，EMC 更好）。

• 8 层板（高性能型）：层序为顶层（信号）-GND - 信号 - VCC1-GND1 - 信号 - VCC2 - 底层（信号）。适用于服务器主板，支持 2 组独立电源，4 个信号层可分离高速与低速信号。优化要点：DDR 信号走中间两层（被 GND 和 VCC1 包围，阻抗稳定）。
