PCB过孔热管理基础：原理、常见问题与应对思路

来源：时间: 2025/09/02 14:05:00 阅读: 66

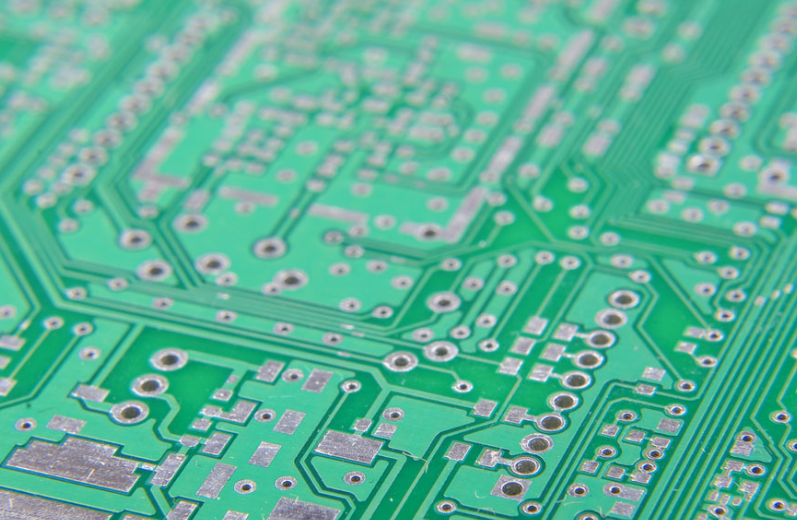

1.1 PCB 过孔与热管理的关联

PCB（印制电路板）过孔作为连接不同导电层的关键结构，不仅承担电气信号传输功能，还在热管理中扮演重要角色。在电子设备运行时，芯片、功率器件等元件会持续产生热量，若热量无法及时导出，会导致局部温度升高，影响器件性能甚至引发可靠性问题。过孔通过金属镀层（如铜镀层）构建热传导通道，将发热元件产生的热量从表层传导至内层铜皮或散热结构，成为 PCB 内部热流传输的 “桥梁”。例如，在功率放大器 PCB 中，晶体管工作时产生的热量可通过周边过孔快速传递至底层散热铜箔，避免晶体管因过热烧毁。

1.2 PCB 过孔热传导核心原理

PCB 过孔的热传导效率主要取决于导热系数、热阻及热传导路径三个核心因素。首先，导热系数是材料传递热量的能力指标，过孔常用的铜镀层导热系数约为 385 W/(m?K)，远高于 PCB 基材（如 FR-4 基材导热系数仅 0.3-0.5 W/(m?K)），因此铜镀层是过孔热传导的核心载体。其次，热阻是衡量热量传递阻碍程度的参数，过孔的热阻由镀层电阻、基材热阻及接触热阻组成，最后，热传导路径决定热量的传递方向，典型路径为 “发热元件→焊盘→过孔镀层→内层铜皮→散热结构（如散热片、金属外壳）”，路径越短、截面积越大，热传导效率越高。

1.3 PCB 过孔热管理常见问题

在实际应用中，PCB 过孔热管理常面临三类问题：一是过孔过热导致性能失效，当发热功率超过过孔导热能力时，过孔周边温度急剧升高，可能引发镀层氧化、基材碳化，甚至导致过孔与焊盘脱离；二是热应力引发的结构开裂，由于过孔镀层与基材的热膨胀系数差异（铜的热膨胀系数约 17ppm/℃，FR-4 约 14-16ppm/℃），温度循环过程中两者收缩膨胀不一致，产生热应力，长期作用下会导致基材开裂或过孔镀层断裂；三是过孔堵塞影响散热，焊接过程中焊锡流入过孔、助焊剂残留或设计时过孔间距过小导致的油墨堵塞，会减小过孔的有效导热面积，增加热阻，降低散热效率。例如，某消费电子 PCB 因过孔堵塞，导致芯片温度较正常情况升高 20℃，出现频繁死机现象。

1.4 过孔热管理初步应对思路

针对上述问题，可从两方面制定初步应对方案：在设计层面，优化过孔基本参数，如增大孔径（在 PCB 厚度允许范围内，孔径从 0.3mm 增至 0.5mm，导热面积可提升 78%）、增加过孔数量（根据发热功率计算，每 1W 功率需配置 4-6 个直径 0.4mm 的铜镀层过孔）；在生产与使用层面，改善散热环境，如在过孔密集区域增加散热铜皮面积、采用强制风冷或水冷系统，同时加强生产过程管控，避免过孔堵塞。此外，还需选择适配的 PCB 基材，对于中低功率场景，FR-4 基材可满足需求，高功率场景则需选用高导热基材（如铝基 PCB），从基础层面提升过孔热传导效率。
