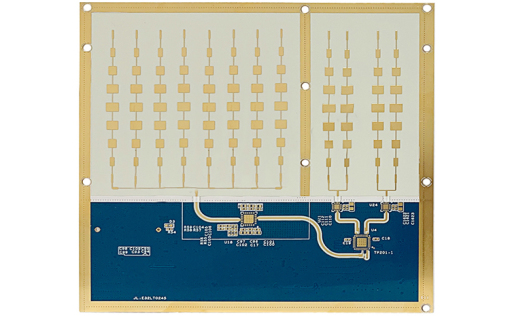

高频信号PCB叠层的基础设计原则总结

低传输损耗：高频信号的介质损耗（Df）和导体损耗占比显著，需通过叠层设计降低总损耗（插入损耗 IL≤0.3dB/10mm@28GHz）；

稳定阻抗控制：高频信号对阻抗变化极敏感，阻抗偏差 ±5% 会导致反射损耗 RL≤-15dB，需叠层协同实现阻抗偏差≤±3%；

低电磁干扰：高频信号易产生辐射干扰，且抗干扰能力弱，需通过叠层的地平面设计抑制串扰（近端串扰 NEXT≤-30dB@10GHz）。

设计原则：1 个信号层必须对应 1 个完整地平面，形成 “信号 - 地” 配对（如 L1 信号层对应 L2 地平面），避免跨地分割（跨分割会使回流路径延长 50%，损耗增加 20%）；

间距控制：信号层与地平面的介质厚度（H）需根据阻抗需求设计（如 50Ω 单端阻抗，Dk=3.8 时，H=0.15mm 对应线宽 0.25mm），厚度偏差≤±5%，避免阻抗波动。

设计原则：差分对所在信号层需紧邻地平面（如 L3 差分信号层对应 L2、L4 双地平面），形成 “地 - 信号 - 地” 带状线结构，比微带线（仅单侧接地）的串扰降低 30%，损耗减少 15%；

配对禁忌：禁止差分信号层与电源层直接相邻（电源噪声会通过耦合干扰差分信号，共模噪声增加 25%）。

微带线（表层信号）：介质厚度 H=0.1-0.2mm（适配 50Ω/75Ω 阻抗），过厚会导致阻抗过高（H 增加 0.01mm，50Ω 阻抗升高约 2Ω）；

带状线（内层信号）：上下介质厚度需对称（偏差≤±0.005mm），避免阻抗失衡（对称度偏差 10% 会导致差分阻抗偏差 ±4Ω）；

：有效介电常数（高频基材约 3.4-3.8），需取信号频率下的实际值（如罗杰斯 4350B 在 28GHz 时 Dk=3.48）；

：线宽（50Ω 阻抗，H=0.15mm、Dk=3.8 时，W≈0.22mm）；

应用场景：射频天线馈线、高速串行信号的表层布线。

：信号层到单侧地平面的距离（如 H=0.12mm，双地间距 0.24mm）；

优势：阻抗稳定性比微带线高 20%（温度变化 ±20℃时，阻抗偏差≤±2%），适合 28GHz 以上高频信号。

若层压后介质厚度比设计值厚 0.01mm（如设计 H=0.15mm，实际 0.16mm），需将线宽从 0.22mm 调整为 0.24mm，使 50Ω 阻抗保持不变；

批量生产前，通过试产板测量实际介质厚度，建立 “厚度 - 线宽” 补偿表（如厚度每偏差 0.005mm，线宽调整 0.01mm）。

高频信号趋肤效应显著（28GHz 时趋肤深度≈1.2μm），铜箔粗糙度 Ra 需≤0.1μm（普通铜箔 Ra=0.8μm 会使损耗增加 30%）；

铜箔厚度从 35μm 增至 70μm 时，50Ω 阻抗会降低约 3Ω，需将线宽缩小 0.01mm 补偿（如从 0.22mm 缩至 0.21mm）。
