热成像PCB分析：从温度分布到故障定位的全流程应用

热成像技术通过捕捉 PCB 表面的红外辐射，将温度分布转化为可视化热图，为分析 PCB 的散热性能、电气异常及潜在故障提供直观依据。在 PCB 设计验证、制造检测及故障诊断中，热成像分析能快速识别 “隐性” 问题 —— 如局部过热、散热不良、接触不良等，这些问题往往无法通过外观检查或电气测试直接发现，却可能导致 PCB 性能退化、寿命缩短甚至突发性失效。

热成像 PCB 分析的技术原理基于黑体辐射定律（斯特藩 - 玻尔兹曼定律），任何温度高于绝对零度（-273.15℃）的物体都会辐射红外能量，且辐射强度与温度的四次方成正比。热成像系统由红外镜头（焦距 8-50mm）、红外探测器（分辨率 320×240 至 1280×1024 像素）、信号处理单元及显示软件组成，核心指标包括热灵敏度（≤50mK，可分辨 0.05℃的温度差异）、温度测量范围（-20℃至 150℃，高功率场景可扩展至 500℃）及空间分辨率（≤1mrad，确保小元件精准测温）。检测时，系统通过镜头接收 PCB 辐射的红外能量，探测器将其转化为电信号，经处理后生成伪彩色热图（通常红色代表高温，蓝色代表低温），并计算各区域的温度值，实现温度分布的定量与定性分析。

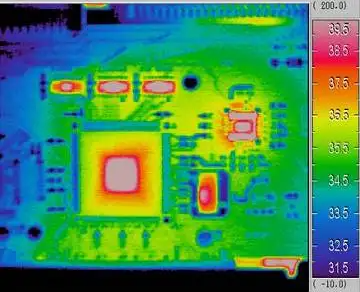

在 PCB 设计验证阶段，热成像分析是优化散热设计的核心工具。通过模拟实际工作负载（如给 CPU、功率器件施加额定电流），热成像可直观显示 PCB 的温度场分布，识别热点区域（温度超过元件额定耐温 80% 的区域）。例如某功率 PCB 设计初期，热成像发现 MOSFET 附近温度达 120℃（额定耐温 150℃），接近安全阈值，通过增加散热铜箔面积（从 1cm2 扩展至 3cm2）并添加 2 个散热过孔（孔径 0.4mm），重新测试后热点温度降至 95℃，满足设计要求。同时，热成像还可评估散热结构的有效性，如散热片与 PCB 的接触是否良好（接触不良会导致局部温度升高 10-20℃）、风扇 airflow 是否均匀（气流死角区域温度明显偏高），为散热方案优化提供数据支撑。

制造环节的热成像检测主要用于筛查工艺缺陷导致的散热异常。例如焊盘虚焊会导致接触电阻增大（＞100mΩ），通电时产生焦耳热，在热图上呈现局部热点（温度比正常焊点高 15-30℃）；阻焊层过厚（＞50μm）会阻碍热量传导，使功率器件下方 PCB 温度升高 5-10℃；镀层不均（厚度偏差＞30%）会导致电流分布不均，形成局部过热。某量产 PCB 经热成像抽检发现，10% 的样品存在 LED 焊盘热点，进一步排查确认是焊膏印刷量不足（仅设计值的 60%）导致虚焊，调整印刷参数后不良率降至 0.5% 以下。此外，热成像还可用于 PCB 老化测试，通过长期通电（如 1000 小时）监测温度变化，评估材料老化对散热性能的影响，如基材导热系数下降会导致整体温度缓慢升高（每月 0.5-1℃）。

故障诊断领域，热成像分析能快速定位电气异常故障，尤其适用于间歇性故障和隐性故障。某通信 PCB 出现无规律断网，电气测试未发现明显短路或断路，热成像监测发现，在故障发生时，网口芯片附近温度突然升高 25℃（从正常 45℃升至 70℃），断电后温度恢复正常，进一步拆解确认是芯片内部虚焊，通电时接触电阻增大产生过热，导致芯片暂时失效。对于短路故障，热成像可在通电瞬间捕捉到短路点的高温（通常超过 100℃），避免长时间通电造成 PCB 烧毁；对于漏电故障（如层间绝缘不良），热成像能发现局部微弱发热（温度升高 3-5℃），这类故障用万用表难以检测，却可通过高灵敏度热成像系统识别。

热成像 PCB 分析的实操需注意以下关键要点，以确保结果准确可靠。一是环境控制：检测环境温度需稳定（23±2℃），避免气流（风速＜0.5m/s）和阳光直射，减少环境干扰；PCB 需在测试环境中静置 30 分钟以上，确保与环境温度平衡。二是负载设置：根据测试目的施加合理负载，如设计验证需施加额定负载（100% 功率），故障诊断可逐步增加负载（从 50% 至 120%），观察温度变化趋势；对于敏感元件（如传感器），需避免过载导致永久性损坏。三是图像分析：需结合 PCB 原理图和布局图，区分正常发热（如功率器件）与异常热点；设置合适的温度量程（如聚焦 0-80℃范围，提高低温区分辨率）；采用温差分析模式，将测试热图与正常 PCB 热图对比，突出温度差异（＞5℃需重点关注）。四是数据记录：保存原始热图及温度数据（包括最高温度、热点位置、测试时间），便于后续追溯与分析，尤其在批量检测中，需建立热图数据库，通过对比发现共性问题。

随着技术发展，热成像 PCB 分析正朝着更高精度、更智能化方向发展。例如结合 AI 算法的智能热成像系统，可自动识别热点、计算温度偏差，并与标准数据库对比，生成故障诊断报告，减少对人工经验的依赖；动态热成像（帧率＞30fps）可捕捉瞬时温度变化，适用于分析脉冲负载下的 PCB 热响应；红外显微镜头（放大倍数＞10 倍）可实现对微小元件（如 01005 封装）的精准测温，满足高密度 PCB 的检测需求。热成像技术已成为 PCB 全生命周期质量管控的重要工具，为提升 PCB 可靠性、降低故障风险提供了有力支持。
