TDR迹线分析：PCB信号完整性问题的精准定位技术

时域反射仪（TDR）迹线分析技术通过向 PCB 传输线注入快沿阶跃信号（上升时间＜100ps），分析反射信号的幅度与时间变化，实现对传输线阻抗特性、断点位置及信号完整性问题的精准定位。在高速 PCB（信号速率≥1Gbps）设计与故障诊断中，TDR 迹线分析是评估传输线性能的核心手段，能有效识别阻抗不连续、线路断裂、接触不良等问题，这些问题直接影响信号传输质量，可能导致过冲、振铃、时序偏移等信号完整性故障。

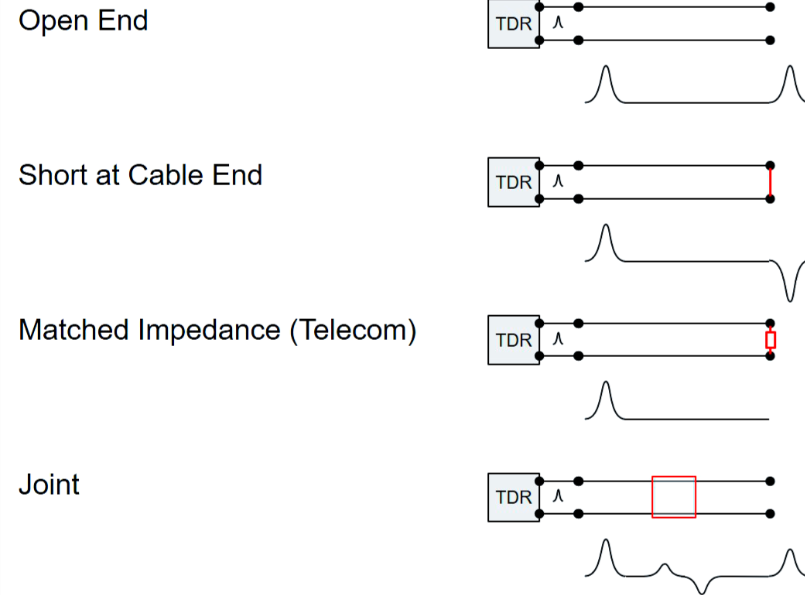

TDR 迹线分析的技术原理基于传输线理论与反射定律。当阶跃信号沿均匀传输线传播时，若遇到阻抗突变（如线宽变化、过孔、连接器），部分信号会发生反射，反射系数 ρ=(Z2-Z1)/(Z2+Z1)（Z1 为入射端阻抗，Z2 为负载端阻抗）：ρ 为正时表示阻抗增大（如传输线到开路），ρ 为负时表示阻抗减小（如传输线到短路），ρ 的绝对值越大，阻抗突变越显著。TDR 系统通过采样反射信号的幅度（对应 ρ 值）和时间（对应距离，距离 = 信号传播速度 × 时间 / 2，PCB 中信号传播速度约 150mm/ns），生成 “阻抗 - 距离” 迹线图，直观呈现传输线上各点的阻抗变化。系统核心指标包括上升时间（20-100ps，决定分辨率，上升时间越短，可检测的阻抗突变越小）、阻抗测量范围（25-150Ω，覆盖 PCB 常见阻抗规格）及时间分辨率（≤1ps，确保距离测量精度）。

在高速 PCB 设计验证中，TDR 迹线分析主要用于优化传输线性能，确保阻抗一致性。设计阶段需通过 TDR 测试评估关键传输线（如 DDR4、PCIe、Ethernet）的阻抗分布，理想情况下，阻抗波动应控制在设计值的 ±10% 以内（如 50Ω 阻抗线波动≤5Ω）。TDR 迹线可清晰识别导致阻抗突变的设计问题：例如传输线拐角未做优化（直角拐角）会导致局部阻抗升高 5-10Ω，通过将拐角改为 45° 或圆弧（曲率半径≥3 倍线宽），阻抗波动可降至 ±3Ω；过孔设计不当（如孔径过大、反焊盘不足）会引入寄生电容，导致阻抗骤降 10-15Ω，优化过孔尺寸（孔径 0.3mm，反焊盘直径 0.8mm）后，阻抗突变可减小至 ±5Ω；连接器与传输线的过渡区域若存在阻抗不匹配，TDR 迹线会出现明显反射峰，通过添加匹配电阻（如串联 22Ω 电阻）可消除反射。某 5G PCB 设计初期，TDR 测试发现高速信号线存在多处阻抗突变（最大 12Ω），经优化布线和过孔后，阻抗波动控制在 ±4Ω，信号眼图张开度从 60% 提升至 85%，满足 10Gbps 信号传输要求。

制造环节的 TDR 迹线分析用于筛查工艺缺陷导致的阻抗异常。例如蚀刻工艺偏差（线宽过窄或过宽）会导致阻抗偏离设计值：线宽每减少 10%，阻抗约增加 5-8Ω；线宽每增加 10%，阻抗约减少 3-5Ω，TDR 迹线可通过阻抗变化幅度反推线宽偏差，指导工艺调整（如蚀刻时间 ±0.5 秒）。阻焊层过厚（＞30μm）会增加传输线的等效介电常数，导致阻抗降低 2-4Ω，尤其在高频信号（≥10GHz）中影响更显著，TDR 测试可发现这类细微阻抗变化，避免批量失效。某服务器 PCB 量产时，TDR 抽检发现 20% 的样品阻抗偏低（45Ω，设计值 50Ω），进一步排查确认是阻焊层涂布过厚（平均 35μm），调整涂布参数（厚度 20μm）后，阻抗合格率提升至 98%。此外，TDR 还可检测传输线的连续性，如线路隐性断裂（未完全断开，存在高阻区域）会导致 TDR 迹线出现阻抗骤升（＞100Ω），这类故障用万用表难以检测，却可通过 TDR 精准定位（误差≤1mm）。

故障诊断领域，TDR 迹线分析是解决信号完整性问题的 “利器”。某高速 PCB 出现信号误码率超标（＞1e-6），眼图测试显示存在严重过冲，TDR 分析发现传输线中段存在阻抗突变（从 50Ω 升至 62Ω），定位到该区域为过孔位置，进一步拆解确认是过孔镀层不均匀（局部厚度仅 5μm），导致阻抗升高，重新电镀后误码率降至 1e-12 以下。对于老化 PCB，TDR 迹线可监测阻抗随时间的变化：如传输线铜箔腐蚀会导致阻抗缓慢升高（每月 0.5-1Ω），层间介电材料老化会导致阻抗波动增大，这些变化可作为 PCB 寿命评估的依据。此外，TDR 还可用于连接器故障诊断，如连接器接触不良会导致阻抗间歇性升高（正常 50Ω，故障时 80Ω），通过 TDR 动态监测（采样率 1000 次 / 秒）可捕捉到间歇性阻抗变化，定位故障点。

TDR 迹线分析的实操需遵循标准化流程，确保测试结果准确可靠。一是测试准备：选择合适的测试探头（如同轴探头、差分探头，匹配传输线类型），探头与 PCB 测试点的连接需可靠（接触电阻＜10mΩ），避免引入额外阻抗；根据传输线长度设置测试时间窗口（如 10cm 传输线需设置 1ns 窗口，确保覆盖全线路）；进行系统校准，使用标准阻抗校准件（开路、短路、50Ω 负载）消除探头和电缆的寄生参数影响。二是迹线解读：首先识别基准阻抗（传输线正常区域的阻抗值），判断是否符合设计要求；然后寻找反射峰 / 谷，计算反射系数（ρ）和阻抗突变值（ΔZ=Z0×(1+ρ)/(1-ρ)，Z0 为基准阻抗）；根据反射时间计算故障位置（距离 = 150mm/ns× 时间 / 2）；区分正常阻抗变化（如连接器过渡）与异常突变（如断裂、短路），正常过渡的阻抗变化应＜5Ω，且无尖锐反射峰。三是数据对比：将测试迹线与设计仿真迹线或正常 PCB 迹线对比，突出差异区域；对批量测试数据进行统计分析（如计算阻抗均值、标准差），当 CPK 值＜1.33 时需调整工艺或设计参数。四是干扰控制：测试环境需远离强电磁干扰源（如高频设备、大功率电机），避免干扰阶跃信号；使用屏蔽测试电缆（如双屏蔽同轴电缆），减少外部噪声引入；对于差分传输线，需采用差分探头测试，确保捕捉真实的阻抗特性。

随着高速 PCB 向 56Gbps 甚至 112Gbps 信号速率发展，TDR 迹线分析技术也在不断升级。新一代 TDR 系统采用更短的上升时间（＜20ps），可检测更小的阻抗突变（＜1Ω）；支持多通道同步测试（如 8 通道），提高批量检测效率；结合时域传输（TDT）分析，可同时评估传输线的插入损耗和回波损耗，为信号完整性优化提供更全面的数据。TDR 迹线分析已成为高速 PCB 设计与制造中不可或缺的技术手段，为确保信号稳定传输提供了关键保障。
