PCB来料质量控制：从基材到辅料，3步守住质量第一道防线
PCB 的质量问题，70% 源于来料缺陷 —— 基材介电常数不达标、铜箔附着力不足、阻焊油墨耐温性差，这些 “隐性问题” 会在后续制程中放大，导致批量报废。很多工程师忽略来料检验，仅依赖工厂 “合格证明”，等到成品测试才发现问题，返工成本激增。今天就拆解 PCB 来料质量控制的 3 个核心步骤，附关键检测项目与标准，帮工程师守住质量第一道防线。
一、第一步：基材检验：聚焦介电常数与耐热性，避免信号与结构隐患
基材是 PCB 的 “骨架”，其介电常数（Dk）、介质损耗（Df）、耐热性（Tg）直接影响信号传输与结构稳定性，尤其高频场景对基材参数要求极高。

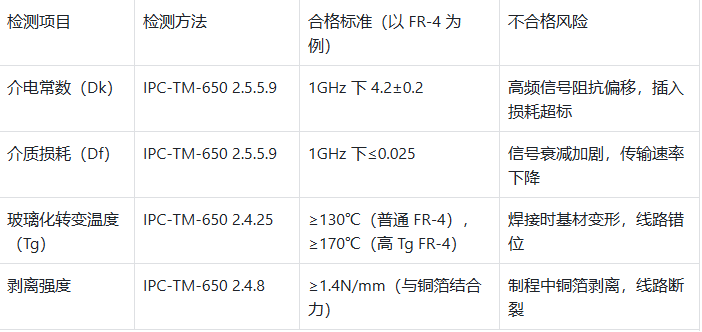

1. 关键检测项目与标准
2. 抽样与检测技巧
抽样比例：每批次随机抽取 3 张基材（不足 100 张全检），每张取 3 个测试样块（50mm×50mm）；
介电常数检测：需在 1GHz、10GHz 双频段测试，避免单频段数据偏差（如某批次基材 1GHz 下 Dk=4.2，10GHz 下达 4.8，高频场景会失效）；
耐热性验证：将基材放入 260℃烘箱，保温 2 分钟，冷却后观察是否有起泡、分层（不合格基材会出现明显气泡）。
案例：某 5G 基站 PCB 用 FR-4 基材，来料检验发现 10GHz 下 Df=0.035（超标），若未检出，成品信号插入损耗会从 0.8dB/cm 升至 1.2dB/cm，无法满足要求；更换合格基材后，损耗恢复正常。
二、第二步：铜箔与辅料检验：把控附着力与兼容性，防制程失效
铜箔、阻焊油墨、焊锡膏等辅料，虽单价低，但质量缺陷会直接导致制程中断，如铜箔附着力差会在蚀刻时脱落，阻焊油墨耐酸差会在沉金时腐蚀。
1. 铜箔检验（以压延铜为例）
关键指标：厚度偏差（±5%）、表面粗糙度（Ra≤0.3μm）、抗拉强度（≥300MPa）；
检测方法：用螺旋测微仪测厚度，原子力显微镜（AFM）测粗糙度，拉力计测抗拉强度；
不合格案例：某批次压延铜厚度偏差 - 10%（设计 35μm，实测 31.5μm），蚀刻后线路宽度比设计窄 0.02mm，阻抗超标 10%。
2. 阻焊油墨检验
关键指标：耐温性（260℃回流焊 3 次无变色）、耐酸性（沉金液浸泡 2 小时无腐蚀）、附着力（胶带测试无脱落）；
检测技巧：取油墨涂覆在基材上（厚度 20μm），固化后做回流焊与耐酸测试，避免 “纸上合格，实际失效”。
三、第三步：建立来料追溯体系，便于异常溯源
要求供应商提供 “批次追溯报告”，包含原材料来源、生产参数、检测数据；
企业内部建立来料台账，记录批次号、检验结果、使用车间，若后续出现质量问题，可快速定位到具体批次，减少损失。
PCB 来料质量控制的核心是 “不迷信合格证明，用数据说话”，从基材到辅料，每个环节都需按标准检测，才能避免 “源头错，全流程错” 的困境。
