PCB制程质量控制：从蚀刻到表面处理4个关键环节防批量缺陷
PCB 制程包含蚀刻、阻焊、表面处理等 10 余道工序，任一环节参数失控都会导致批量缺陷 —— 蚀刻过度会让线路变细，阻焊显影不全会导致开窗偏移，表面处理厚度不均会影响焊接。很多工厂依赖 “事后检测”，等成品出现问题才返工，成本极高。今天就拆解制程中 4 个关键环节的质量控制要点，附参数监控与异常处理方法，帮工程师实现 “事前预防、事中控制”。

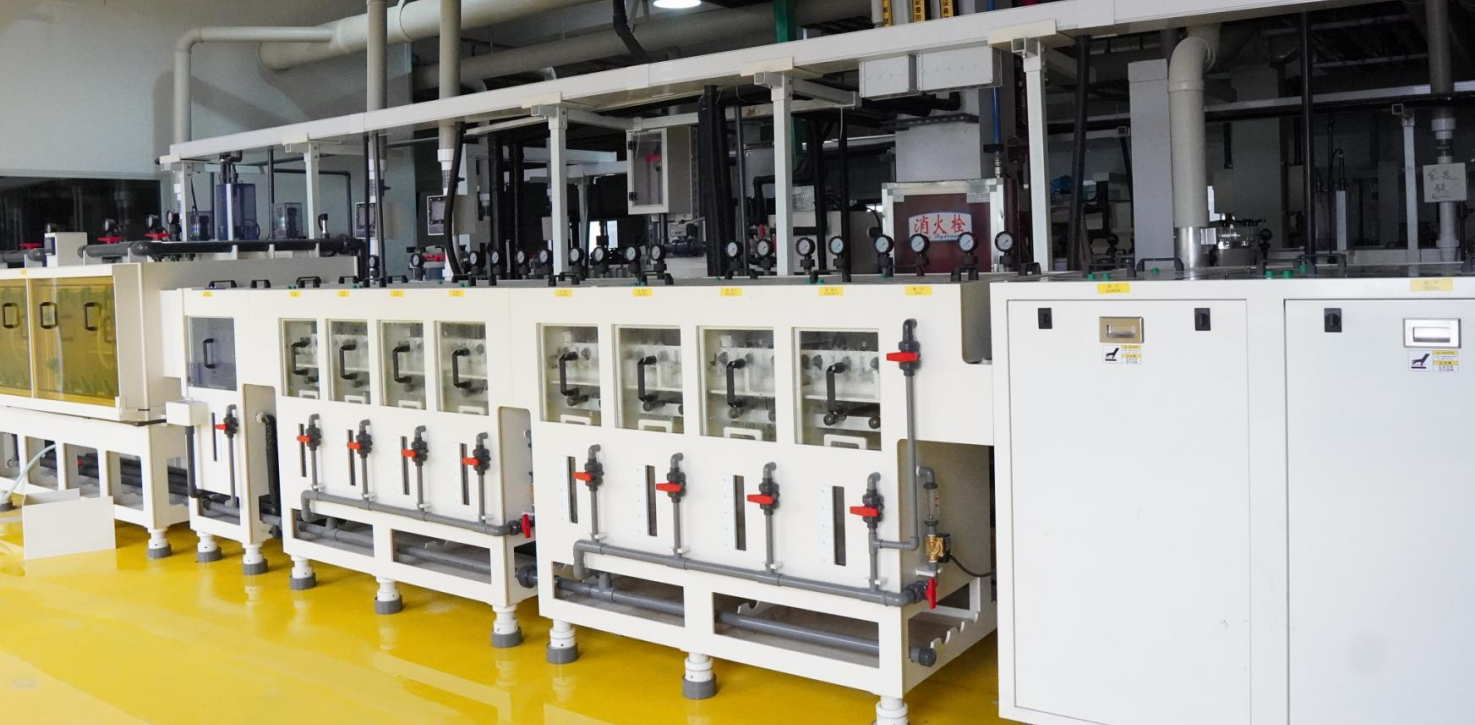

一、蚀刻制程控制：精准控温与浓度，防线路过蚀 / 欠蚀
蚀刻是将铜箔加工成线路的核心工序，过蚀（线路过细）、欠蚀（残铜短路）是常见缺陷，根源多为蚀刻液浓度、温度、时间失控。
1. 核心参数监控（以酸性氯化铜蚀刻为例）
蚀刻液浓度：Cu2+ 浓度 180-220g/L，HCl 浓度 50-70g/L（浓度过低蚀刻慢，欠蚀；过高蚀刻快，过蚀）；
温度：45-50℃（每升高 5℃，蚀刻速率提升 20%，需精准控制）；
喷淋压力：1.5-2.0bar（压力不足，蚀刻不均；过高，线路边缘粗糙）。
2. 实时检测与调整
每小时取样检测蚀刻液浓度，Cu2+ 低于 180g/L 时补充蚀刻盐，HCl 低于 50g/L 时加盐酸；
用 “蚀刻因子” 验证蚀刻质量：蚀刻因子 = 蚀刻深度 / 侧蚀量（≥3 为合格，＜3 会导致线路边缘粗糙）；
案例：某工厂蚀刻液 Cu2+ 降至 160g/L，未及时补充，导致欠蚀率从 0.5% 升至 15%，返工成本增加 20 万元；调整浓度后，欠蚀率恢复正常。
二、阻焊制程控制：聚焦显影与固化，防开窗偏移 / 油墨脱落
阻焊制程决定开窗精度与油墨附着力，开窗偏移会导致焊接虚焊，固化不足会导致油墨在后续工序脱落。
1. 显影环节控制
显影液浓度：碳酸钠溶液 1.0-1.5%（浓度低显影不彻底，有残胶；浓度高会腐蚀基材）；
显影时间：60-90 秒（根据油墨厚度调整，20μm 油墨需 70 秒）；
检测方法：显影后用 20 倍显微镜检查开窗边缘，残胶面积≤5%，偏移量≤0.02mm。
2. 固化环节控制
固化温度：150-160℃（普通油墨），170-180℃（高温油墨）；
固化时间：40-60 分钟（时间短固化不足，附着力差；时间长油墨变脆）；
附着力测试：用 3M 610 胶带粘贴油墨表面，快速撕离，无脱落为合格（脱落率需≤0.1%）。
三、表面处理制程控制（以沉金为例）
沉镍温度：82-88℃（±0.5℃），pH 值 4.6-5.2（±0.1），确保镍层厚度 2-5μm（偏差 ±0.3μm）；
浸金时间：60-120 秒，金层厚度 0.1-0.5μm（过厚易金脆，过薄易氧化）；
检测方法：用 X 射线荧光测厚仪（XRF）每小时抽样，厚度偏差超 ±10% 立即调整。
四、建立制程 SPC 体系，实现数据化管控
对关键参数（如蚀刻温度、显影时间）建立统计过程控制（SPC），绘制 X-R 控制图，超出 ±3σ 控制限立即停机；
案例：某工厂通过 SPC 监控蚀刻温度，波动从 ±2℃缩小至 ±0.5℃，蚀刻缺陷率从 8% 降至 1.2%。
PCB 制程质量控制的核心是 “参数精准化、检测实时化、管控数据化”，通过每道工序的严格把控，才能避免批量缺陷，降低返工成本。
