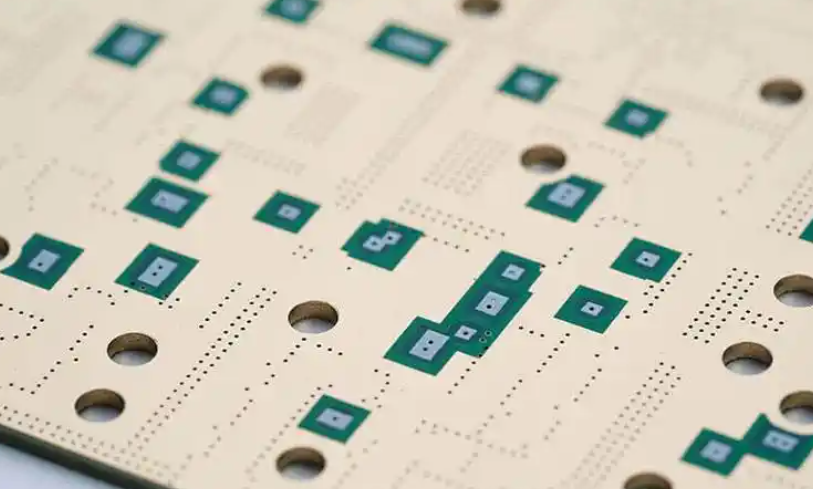

陶瓷PCB的行业应用适配策略

1. 基板材料：

• 功率模块（如 OBC、逆变器）：选择氮化铝陶瓷（导热系数 170-230W/(m?K)），快速导出 SiC 芯片（功率密度≥100W/cm2）产生的热量，芯片工作温度控制在 125℃以下；

• 发动机舱传感器：选择氮化硅陶瓷（弯曲强度 600-800MPa，抗热震性优异），承受 - 40℃至 150℃的极端温度波动与振动（20g 加速度）；

2. 线路材料：采用铜线路（厚度 0.3-1mm），承载大电流（≥50A），表面镀镍金（镍 5μm + 金 0.5μm），提升耐腐蚀性（盐雾测试 2000 小时无腐蚀）。

• 功率模块：采用 AMB 工艺，铜箔与氮化铝陶瓷结合力强（剥离强度≥25N/mm），抗热震性优异（-40℃至 150℃循环 1000 次无开裂），满足 10 年使用寿命需求；

• 中功率部件（如 BMS 采样模块）：采用 DBC 工艺，成本较 AMB 降低 40%，同时满足中功率（20-50W）散热需求。

• 热设计：在陶瓷 PCB 与散热器之间填充高导热凝胶（导热系数 5-10W/(m?K)），热阻降低至 0.1℃/W 以下；

• 振动防护：采用金属支架固定陶瓷 PCB，支架与基板之间添加橡胶缓冲垫（硬度 50 Shore A），减少振动传递；

• 案例：某新能源汽车 SiC 逆变器采用 AMB 工艺氮化铝陶瓷 PCB，功率密度达 200W/cm2，在 - 40℃至 150℃温度循环 1500 次后，仍保持稳定性能，满足 20 万公里使用需求。

1. 基板材料：

• 5G 射频模块：选择氧化铝陶瓷（Dk 9-10，Df≤0.001），满足 28GHz 频段信号传输需求（损耗≤0.5dB/cm）；

• 高功率充电器（如 120W 快充）：选择氮化铝陶瓷（导热系数 170W/(m?K)），散热效率较 FR-4 提升 500%，充电器体积缩小 30%；

2. 线路材料：高频模块采用薄膜工艺铜线路（厚度 1-5μm，线宽 5-10μm），提升信号完整性；充电器采用厚膜工艺银浆线路（厚度 30-50μm），控制成本。

• 高频模块（如手机射频前端）：采用薄膜工艺，线路精度高（线宽 5μm），信号传输损耗低，满足 5G 高频需求；

• 高功率充电器：采用厚膜工艺，设备成本低（约 20 万元 / 台），量产效率高（1000 片 / 天），成本较薄膜工艺降低 60%。

• 轻薄化设计：陶瓷基板厚度降至 0.25-0.5mm，配合薄铜线路（厚度 1-5μm），PCB 总厚度≤1mm，适配消费电子轻薄需求；

• 集成设计：将多个功能模块（如射频、电源）集成到单块陶瓷 PCB，减少连接器数量（较传统方案减少 50%），提升可靠性；

• 案例：某品牌 120W 快充充电器采用厚膜工艺氧化铝陶瓷 PCB，基板厚度 0.3mm，线路厚度 50μm，充电器体积从 80cm3 缩小至 50cm3，重量减轻 40%，同时满足 6000 小时寿命需求。

基板材料：

变频器功率模块：选择氮化铝陶瓷（导热系数 200W/(m?K)），散热功率≥100W，模块工作温度≤100℃；

工业激光设备：选择氮化硅陶瓷（抗热震性优异），承受激光模块的瞬时高温（≥300℃）与冷却冲击；

线路材料：采用铜线路（厚度 0.5-1mm），表面镀镍锡合金（镍 5μm + 锡 10μm），耐腐蚀性与可焊性兼顾，适合工业环境的长期使用（5-10 年）；粉尘较多的场景（如矿山设备控制器），线路表面额外涂覆环氧树脂保护层（厚度 20-30μm），防止粉尘堆积导致短路。

2. （二）工艺选型

3. 1. 高功率变频器：采用 AMB 工艺，氮化铝陶瓷与铜箔结合牢固，抗热震性满足工业环境 - 40℃至 125℃的温度波动，使用寿命达 10 年；

4. 1. 中功率伺服电机控制器：采用 DBC 工艺，成本较 AMB 降低 30%，同时满足 50-100W 的散热需求，工艺成熟度高（良率≥95%），适合批量生产；

5. 1. 精细传感器模块：采用薄膜工艺，线路精度达 5-10μm，适配工业传感器的微型化需求（如尺寸≤10mm×10mm 的压力传感器）。

6. （三）可靠性设计

7. 1. 防尘防水：陶瓷 PCB 采用金属外壳封装，外壳与基板之间添加硅胶密封圈，实现 IP65 防护等级，避免粉尘与水汽侵入；

8. 1. 振动缓冲：在 PCB 与设备壳体之间安装弹簧减震器（阻尼系数 0.3-0.5），减少振动传递（振动加速度从 20g 降至 5g 以下）；

9. 1. 案例：某工业变频器采用 AMB 工艺氮化铝陶瓷 PCB，功率模块工作温度从 120℃降至 90℃，在粉尘、振动的矿山环境中稳定运行 5 年，故障率低于 0.5%。

10. 四、医疗电子领域：生物相容性与高精度优先

11. 医疗电子（如植入式设备、诊断仪器）对陶瓷 PCB 的核心需求是生物相容性、高精度与可靠性，适配策略聚焦于材料安全性与工艺精细度。

12. （一）材料选择

13. 1. 基板材料：

14. 1. 植入式设备（如心脏起搏器）：选择氧化铝陶瓷（生物相容性优异，符合 ISO 10993 标准），无毒性、无致敏性，可长期植入人体；

15. 1. 诊断仪器（如 CT 扫描仪）：选择氮化铝陶瓷（导热系数 170W/(m?K)），快速导出高频模块（如 X 射线发生器）产生的热量，确保仪器稳定运行；

16. 2. 线路材料：植入式设备采用金线路（厚度 1-5μm），生物相容性与耐腐蚀性最优；诊断仪器采用铜线路（厚度 5-10μm），表面镀铂（厚度 0.5-1μm），提升生物相容性与导电性。

17. （二）工艺选型

18. 1. 植入式设备：采用薄膜工艺，线路精度达 3-5μm，可制作微型化线路（如宽度 5μm 的脉冲信号线路），适配植入设备的小巧体积（如直径≤5mm 的神经刺激器）；

19. 1. 诊断仪器高频模块：采用薄膜工艺，线路表面粗糙度 Ra≤0.1μm，高频信号（如 10GHz）传输损耗≤0.4dB/cm，确保诊断数据准确。

20. （三）可靠性设计

21. 1. 生物相容性处理：陶瓷 PCB 表面进行抛光处理（粗糙度 Ra≤0.05μm），避免植入后刺激人体组织；线路表面镀纯金（厚度≥1μm），符合 ISO 10993-4 标准，无细胞毒性；

22. 1. 密封防护：植入式陶瓷 PCB 采用玻璃封装（熔点 450-550℃），实现完全密封，防止体液侵入导致线路腐蚀；

23. 1. 案例：某植入式心脏起搏器采用薄膜工艺氧化铝陶瓷 PCB，线路宽度 5μm，厚度 1μm，封装后体积仅 3mm×5mm×1mm，植入人体后稳定工作 8 年，无不良反应。

24. 五、航空航天领域：极端环境适应性优先

25. 航空航天设备（如卫星、雷达）对陶瓷 PCB 的核心需求是抗极端环境（高温、低温、辐射、真空）与零失效，适配策略聚焦于材料耐候性与工艺高可靠性。

26. （一）材料选择

27. 1. 基板材料：

28. 1. 卫星通信模块：选择氮化硅陶瓷（抗辐射性能优异，总剂量辐射 100krad 下性能无衰减），承受太空中 - 180℃至 150℃的极端温差；

29. 1. 雷达功率模块：选择氮化铝陶瓷（导热系数 230W/(m?K)），散热功率≥200W，确保雷达在高强度工作时不过热；

30. 2. 线路材料：采用铜线路（厚度 10-20μm），表面镀金（厚度 1-2μm），抗辐射与耐腐蚀性兼顾，在真空环境下无挥发（符合 NASA 标准）。

31. （二）工艺选型

32. 1. 核心模块（如卫星导航模块）：采用 AMB 工艺，氮化硅陶瓷与铜箔结合力强（剥离强度≥30N/mm），抗热震性满足 - 180℃至 150℃的温度循环（1000 次无开裂）；

33. 1. 高频雷达模块：采用薄膜工艺，线路精度达 5μm，高频信号（如 30GHz）传输损耗≤0.3dB/cm，确保雷达探测精度。

34. （三）可靠性设计

35. 1. 抗辐射设计：线路采用宽线宽（≥10μm）与厚镀层（金层≥1μm），减少辐射导致的线路断裂风险；基板选择高纯度陶瓷（纯度≥99.9%），降低辐射诱导缺陷；

36. 1. 真空防护：陶瓷 PCB 表面涂覆真空兼容涂层（如聚酰亚胺，厚度 10-20μm），避免材料在真空中挥发产生污染物；

37. 1. 案例：某卫星通信模块采用 AMB 工艺氮化硅陶瓷 PCB，在太空中 - 180℃至 150℃的极端环境下稳定工作 15 年，信号传输成功率达 99.99%，满足卫星在轨运行需求。
