技术趋势：陶瓷PCB的发展的挑战，有哪些要点？
电子设备向高功率、高频化、微型化、绿色化方向发展，陶瓷 PCB 面临性能升级、成本降低、工艺革新的多重需求。未来技术将围绕材料创新、工艺优化、集成化发展展开，同时也需应对成本高、脆性大、量产难等挑战，推动陶瓷 PCB 从高端领域向中低端领域普及。
一、材料创新：突破性能瓶颈

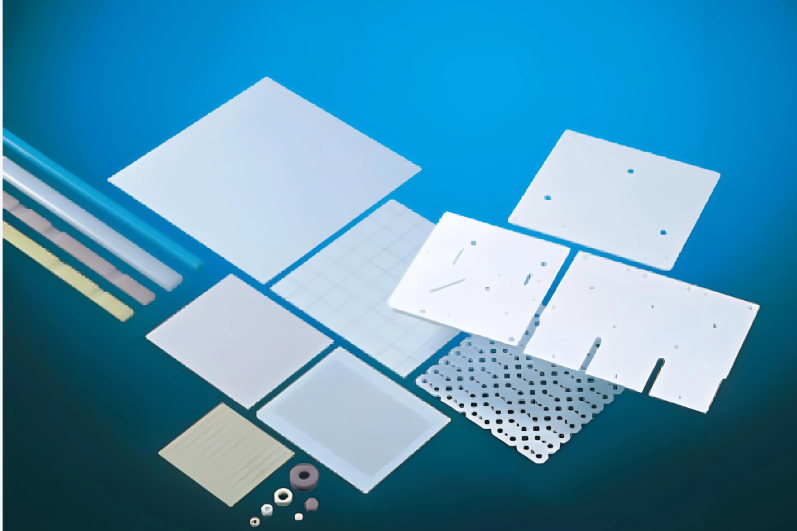

（一）新型陶瓷基板材料
高导热陶瓷：
研发氮化铝 - 碳化硅复合陶瓷（AlN-SiC），导热系数提升至 300W/(m?K) 以上，同时弯曲强度达 500MPa，兼顾高导热与高机械强度，适合超高频雷达、核工业设备等极端场景；
开发氧化镓（Ga?O?）陶瓷，导热系数约 100W/(m?K)，但击穿电场强度达 8MV/cm（是氮化铝的 5 倍），适合高压功率设备（如 10kV 以上逆变器）；
柔性陶瓷：
通过添加纳米纤维（如氧化铝纳米纤维）改性陶瓷材料，开发柔性陶瓷基板（弯曲半径≤10mm，弯曲次数≥1 万次），适配可穿戴医疗设备、柔性显示屏等场景；
某科研机构研发的柔性氧化铝陶瓷基板，弯曲半径 5mm，经过 1 万次弯曲后，绝缘电阻变化率≤10%，已在柔性血压监测仪中试用；
低成本陶瓷：
采用工业级氧化铝粉末（纯度 90%）替代高纯度粉末（99%），通过添加烧结助剂（如 MgO、SiO?）降低烧结温度（从 1600℃降至 1300℃），成本降低 40%，适合中低端消费电子；
开发陶瓷 - 聚合物复合基板（如氧化铝 - 环氧树脂复合基板），成本仅为纯陶瓷的 1/3，导热系数达 20W/(m?K)，可作为 FR-4 基板的升级替代方案，应用于中功率 LED、家用电源等场景。
（二）新型线路材料
无贵金属线路：
研发铜 - 镍合金线路（Cu-Ni，Ni 含量 5%-10%），耐腐蚀性接近镀金线路（盐雾测试 1000 小时无腐蚀），成本仅为镀金的 1/10，适合工业控制、汽车电子等成本敏感场景；
采用石墨烯改性铜线路，导电性提升 10%，耐腐蚀性提升 50%，在高温环境（200℃）下仍保持稳定性能，适合航空航天设备；
低温烧结浆料：
开发纳米银浆（银粉粒径 5-10nm），烧结温度从 800℃降至 200-300℃，可与柔性基板兼容，用于柔性陶瓷 PCB 的线路制作，某企业采用纳米银浆制作的柔性陶瓷 PCB，弯曲寿命达 5 万次；
二、工艺优化：提升效率与降低成本
（一）低温键合工艺
传统 AMB、DBC 工艺需高温（800-1050℃），能耗大且易导致基板变形，低温键合工艺成为发展方向：
低温活性金属钎焊（LT-AMB）：
采用低熔点活性钎料（如 Ag-Cu-In-Ti，熔点 450-500℃），键合温度降低 40%，能耗减少 30%，同时保持高结合力（剥离强度≥20N/mm）；
某企业采用 LT-AMB 工艺制作氮化铝陶瓷 PCB，基板变形量从 0.1mm/m 降至 0.05mm/m，良率提升至 98%；
室温键合工艺：
通过表面活化（如等离子体清洗、离子束刻蚀），在室温下实现陶瓷与金属的键合，无需高温加热，适合柔性陶瓷与热敏材料的键合，目前处于实验室阶段，预计 2030 年实现商业化；
（二）自动化量产工艺
卷对卷（R2R）薄膜工艺：
将柔性陶瓷基板制成卷材，通过连续溅射、光刻、蚀刻实现线路量产，加工速度达 1m/min，是传统批次工艺的 10 倍，适合柔性陶瓷 PCB 的大规模生产；
某企业建成 R2R 薄膜工艺生产线，柔性陶瓷 PCB 的生产成本降低 50%，月产能达 10 万片；
3D 打印成型工艺：
采用陶瓷浆料 3D 打印技术，直接打印陶瓷基板与线路一体化结构，无需传统的键合与蚀刻工序，材料利用率达 95% 以上（传统工艺仅 60%）；
某科研团队采用 3D 打印技术制作氮化铝陶瓷 PCB，成型时间从 24 小时缩短至 2 小时，可制作复杂 3D 结构（如立体散热通道），适配微型化设备需求；
三、集成化发展：多功能与系统级集成
（一）多功能集成
散热 - 传感一体化：
在陶瓷 PCB 中集成温度传感器（如铂电阻传感器）与压力传感器，实现实时监测与散热控制，某高功率 LED 模块采用该设计，可根据温度自动调整散热风扇转速，散热效率提升 20%；
电磁屏蔽集成：
在陶瓷基板中添加磁性材料（如铁氧体），或在线路层之间增加金属屏蔽层，实现电磁屏蔽功能（屏蔽效能≥40dB），适合高频通信设备（如 5G 基站）；
（二）系统级集成（SiP）
将处理器、存储器、射频芯片等集成到陶瓷 PCB 上，形成系统级封装（SiP），减少连接器数量，提升系统可靠性：
陶瓷 - SiP 一体化：
采用多层陶瓷 PCB，通过埋置电阻、电容与芯片，实现 “基板 - 封装” 一体化，体积较传统 SiP 缩小 40%，信号传输延迟降低 30%；
某 5G 射频模块采用陶瓷 - SiP 设计，集成 6 颗芯片与 20 个无源元件，体积仅 8mm×8mm×1mm，信号传输速率达 10Gbps；
异质集成：
实现陶瓷 PCB 与 FR-4 PCB、金属基板的异质集成，兼顾陶瓷的高性能与 FR-4 的低成本，适合复杂系统（如汽车自动驾驶控制器）；
四、面临的挑战与应对策略
（一）成本高企：制约普及的核心瓶颈
挑战：
高纯度陶瓷原料（如 99.9% 氮化铝粉末）价格昂贵（约 500 元 /kg），是 FR-4 基材的 20 倍；
高温键合与精细加工工艺的设备投入大（AMB 工艺设备约 1000 万元 / 台），量产成本高；
应对策略：
原料替代：采用工业级低纯度原料（如 95% 氧化铝粉末），通过工艺优化（如添加烧结助剂）提升性能，成本降低 40%；
设备国产化：推动 AMB、薄膜工艺设备的国产化，国产设备成本仅为进口设备的 1/3-1/2，某国产 AMB 设备厂商已实现设备量产，价格较进口设备降低 60%；
规模化生产：通过扩大产能（月产能≥10 万片）分摊固定成本，规模化生产后陶瓷 PCB 的成本可降低 30%-50%；
（二）脆性大：限制应用场景
挑战：
陶瓷材料的断裂韧性低（3-5MPa?m^(1/2)），易在机械冲击与振动下开裂，无法应用于柔性与便携式设备；
应对策略：
材料改性：添加纳米纤维（如碳纤维、氧化铝纳米纤维）增强陶瓷韧性，断裂韧性提升至 8-10MPa?m^(1/2)，抗冲击强度提升 50%；
结构设计：采用蜂窝状、镂空等仿生结构，分散应力，某蜂窝结构氧化铝陶瓷 PCB 的抗弯曲强度提升 40%，同时重量减轻 30%；
复合封装：将陶瓷 PCB 与金属外壳、柔性缓冲材料复合，形成 “刚性 - 柔性” 复合结构，抗冲击能力提升 10 倍，适合便携式医疗设备；
（三）工艺复杂：良率与效率瓶颈
挑战：
薄膜工艺的光刻、蚀刻工序复杂，良率仅 85% 左右（传统 FR-4 PCB 达 99%）；
AMB 工艺的高温键合周期长（单批次 4 小时），生产效率低；
应对策略：
工艺简化：开发 “一步键合” 工艺，将 AMB 工艺的多道工序整合为 1 道，周期缩短至 1 小时，良率提升至 95%；
智能检测：引入 AI 视觉检测与超声波扫描，实时监测工艺缺陷（如基板裂纹、线路脱落），检测效率提升 10 倍，缺陷漏检率降至 0.1% 以下；
数字孪生：构建陶瓷 PCB 生产的数字模型，模拟工艺参数对产品质量的影响，提前优化参数，工艺调试时间从 72 小时缩短至 24 小时；
陶瓷 PCB 凭借优异的导热、耐高温、高频性能，在高功率、极端环境领域的需求将持续增长，未来随着材料创新、工艺优化与成本降低，其应用范围将从新能源汽车、航空航天向消费电子、工业控制等中低端领域拓展。然而，成本高、脆性大、工艺复杂仍是需要突破的核心挑战，需通过产学研合作推动技术革新，实现陶瓷 PCB 的规模化、低成本生产。预计 2028 年，全球陶瓷 PCB 市场规模将突破 50 亿美元，其中消费电子与工业控制领域的占比将从目前的 20% 提升至 40%，成为推动市场增长的新动力。
