高频 PCB：解锁高速信号传输的特殊载体

在 5G 通信、WiFi6、毫米波雷达、医疗超声设备等领域，电子信号的传输频率越来越高（通常高于 1GHz，部分场景达 60GHz 以上），普通 PCB 已无法满足 “低损耗、高稳定性” 的信号传输需求，此时 “高频 PCB” 成为核心载体。它并非简单的 “频率更高的 PCB”，而是在材质选择、结构设计、制造工艺上都经过特殊优化的专用电路板。今天，我们从基础入手，解析高频 PCB 的定义、核心特性、与普通 PCB 的差异及关键应用场景，帮你建立系统认知。

首先，明确高频 PCB 的核心定义：行业通常将 “信号传输频率≥1GHz” 或 “对信号完整性（SI）、电磁兼容性（EMC）有严格要求” 的 PCB 称为高频 PCB。比如 5G 基站的核心模块 PCB（工作频率 3.5GHz/26GHz）、WiFi6 路由器的射频 PCB（5GHz 频段）、汽车毫米波雷达 PCB（77GHz 频段），都属于典型的高频 PCB。与普通 PCB（如消费电子中的电源 PCB、低速信号 PCB）相比，高频 PCB 的核心诉求是 “减少信号传输损耗”“保证阻抗匹配”“抑制电磁干扰”—— 这是因为高频信号具有独特的物理特性，若 PCB 设计制造不当，会导致信号严重衰减、失真，甚至设备无法正常工作。

高频信号的三大特性，决定了高频 PCB 的特殊要求：一是 “趋肤效应”，高频电流会集中在导体表面（深度通常仅几微米），导体表面的粗糙度、镀层材质会直接影响电流传输效率，若表面粗糙度过大，会增加 “导体损耗”；二是 “传输损耗”，高频信号在 PCB 中传输时，会因基材的介电损耗（dielectric loss）、导体损耗、辐射损耗导致能量衰减，频率越高损耗越明显（如 10GHz 信号在普通 FR-4 基材中传输 10cm，损耗可能超过 3dB，相当于信号强度减半）；三是 “电磁辐射”，高频信号易通过 PCB 的线路、过孔向外辐射电磁波，同时也易受到外部干扰，引发 EMC 问题（如某 5G 模块因 PCB 辐射超标，导致相邻的 GPS 模块定位偏差超过 10 米）。

高频 PCB 的关键参数，是判断其性能的核心指标：第一是 “特性阻抗（Z?）”，即信号在传输线上的阻抗，高频 PCB 需严格控制 Z?精度（通常公差 ±5%，部分场景 ±3%），常见标准阻抗为 50Ω（射频信号）、75Ω（视频信号），若阻抗不匹配，信号会在传输线两端反射，导致波形失真；第二是 “介电常数（ε?）”，指基材的绝缘性能，高频 PCB 需选择介电常数稳定（温度、频率变化时波动小，通常 ±0.1 以内）、数值适中的基材（如 ε?=3.0-4.5），介电常数过高会增加信号传输延迟，过低则易导致阻抗不稳定；第三是 “损耗角正切（tanδ）”，代表基材的能量损耗程度，数值越小越好（高频 PCB 基材 tanδ 通常 < 0.005，普通 FR-4 约 0.02），tanδ 过大意味着信号在传输中会因基材发热而损耗能量。

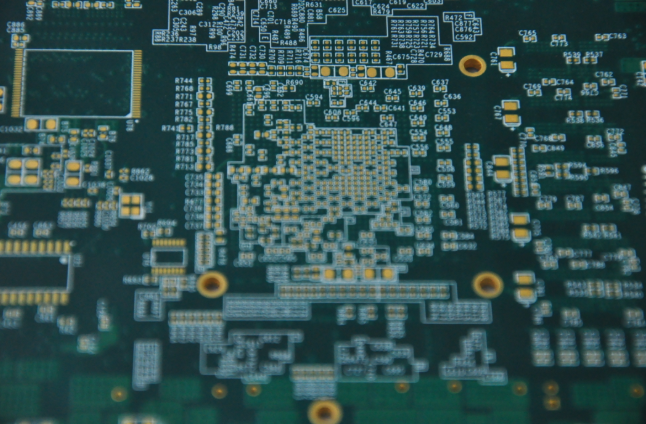

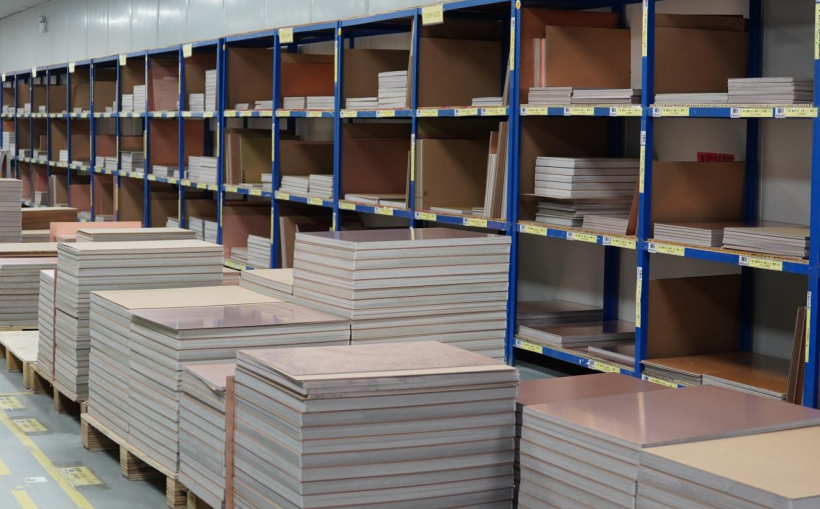

高频 PCB 与普通 PCB 的差异，体现在三个核心维度：一是 “基材选择”，普通 PCB 多采用 FR-4 基材（成本低、加工易，但高频下介电损耗大），而高频 PCB 需根据频率选择专用基材 —— 中低频段（1-10GHz）可用改性 FR-4（如 FR-4 HT，tanδ=0.008），中高频段（10-30GHz）常用 Rogers 4350B（ε?=3.48，tanδ=0.0037），高频段（30GHz 以上）则需 PTFE（铁氟龙，ε?=2.1，tanδ=0.0009）；二是 “制造精度”，普通 PCB 的线宽公差 ±0.1mm 即可，而高频 PCB 需控制在 ±0.02mm（避免阻抗偏差），层压厚度公差 ±0.01mm（影响介电常数均匀性），过孔直径最小可达 0.1mm（减少寄生参数）；三是 “表面处理”，普通 PCB 常用喷锡（HASL），而高频 PCB 多采用镀银（Ag）或镀金（Au），因为银的导电率高（比铜高 15%）、表面粗糙度低，能减少趋肤效应带来的导体损耗，金则适合需要长期可靠性的场景（如航空航天）。

高频 PCB 的典型应用场景，覆盖多个关键行业：在通信领域，5G 基站的 AAU（有源天线单元）PCB 需承受 26GHz 毫米波信号，基材需选择低损耗的 Rogers 系列，阻抗控制精度 ±3%，否则会导致信号覆盖范围缩小；在汽车电子领域，毫米波雷达（77GHz）PCB 需在 - 40℃~125℃的宽温环境下工作，基材的介电常数温度稳定性需极高（Δε?/ΔT<50ppm/℃），避免温度变化导致雷达探测距离偏差；在医疗设备领域，超声诊断仪的高频探头 PCB（工作频率 5-15MHz，虽低于 1GHz，但对信号完整性要求高）需选择无卤素基材（符合医疗安全标准），同时控制线路寄生电容，确保超声信号无失真。

高频 PCB 是高频电子设备的 “信号传输命脉”，其设计与制造需围绕 “低损耗、高稳定、抗干扰” 展开。只有先理解其基础特性与核心差异，才能在后续设计制造中精准把控关键环节，确保设备性能达标。
