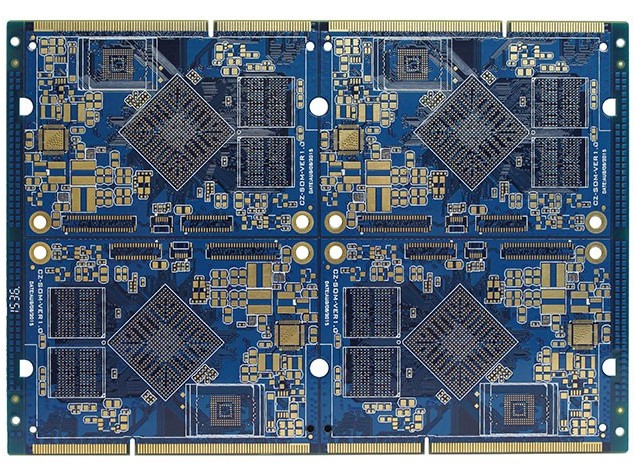

高频PCB制造工艺：从基材到成品的精度把控指南

高频 PCB 的制造是 “精度与材料的双重考验”—— 普通 PCB 的制造公差（如线宽 ±0.1mm、层厚 ±0.05mm）完全无法满足高频需求， slightest 的工艺偏差都可能导致阻抗超标、信号损耗过大。高频 PCB 制造需重点把控 “基材预处理”“层压工艺”“钻孔与镀铜”“表面处理”“阻抗测试” 五大核心环节，每个环节都有明确的工艺标准与质量要求。

一、基材预处理：奠定 “低损耗、高稳定” 的基础

高频 PCB 的基材（如 Rogers 4350B、PTFE）与普通 FR-4 差异大，预处理不当会导致层间结合力不足、介电性能波动。预处理需完成 “基材切割”“表面粗糙化”“清洁干燥” 三步。

第一步 “基材切割”：高频基材多为卷状或片状，切割时需控制尺寸精度（公差 ±0.1mm），避免后续层压时出现错位。切割工具需用专用合金刀（如钨钢刀），转速控制在 3000-5000rpm，避免基材因高温变形（PTFE 基材熔点约 327℃，切割温度需低于 100℃）。某厂商切割 Rogers 4350B 时，因转速过高（8000rpm）导致基材边缘碳化，介电常数局部升高 0.2，后续阻抗测试出现偏差；调整转速至 4000rpm 后，碳化问题彻底解决。

第二步 “表面粗糙化”：高频基材（尤其是 PTFE）表面光滑，层压时与粘结片（Prepreg）的结合力差，需通过 “等离子处理” 或 “化学蚀刻” 增加表面粗糙度（Ra=0.2-0.4μm）。等离子处理时，气体选择氧气（活性强），功率 150-200W，时间 30-60 秒，确保基材表面形成微小凹坑，提升粘结力；化学蚀刻则用弱碱性溶液（如 NaOH 溶液，浓度 5%-10%），温度 50-60℃，时间 2-3 分钟，避免过度蚀刻导致基材厚度不均。需注意：表面粗糙度过大（Ra>0.5μm）会增加导体损耗，因此需严格控制。

第三步 “清洁干燥”：预处理后的基材表面可能残留油污、粉尘或水分，需用异丙醇（IPA）擦拭清洁，再放入烘箱干燥（温度 80-100℃，时间 60-90 分钟），确保基材含水量 < 0.1%。水分会导致基材介电常数升高（如 FR-4 吸水后 ε?从 4.4 升至 4.8），增加信号传输损耗，因此干燥环节至关重要。

二、层压工艺：实现 “层间紧密结合，介电均匀”

层压是将多层基材、粘结片、铜箔压合为一体的过程，高频 PCB 层压需严格控制 “温度、压力、时间” 三参数，确保层间无气泡、厚度均匀、介电常数稳定。

高频 PCB 常用 “真空层压工艺”（避免空气残留形成气泡），以 6 层 Rogers 4350B PCB 为例，层压参数如下：

层压时需注意粘结片的选择：高频 PCB 应选用低损耗粘结片（如 Rogers 4450F，tanδ=0.004），避免普通粘结片（tanδ>0.01）增加整体损耗。某 5G 基站 PCB 厂商曾误用普通粘结片，导致成品 PCB 的 tanδ 从 0.0037 升至 0.006，信号传输损耗增加 1dB；更换为低损耗粘结片后，tanδ 恢复至 0.0039。

层压后的质量检测：需用 “超声波扫描显微镜（SAM）” 检查层间是否有气泡（气泡直径 > 0.1mm 即为不合格），用千分尺测量每层厚度（公差 ±0.01mm），确保介电环境均匀。若发现气泡，需拆解分析原因（如压力不足、升温过快），调整参数后重新层压。

三、钻孔与镀铜：减少 “寄生参数，保证导通”

高频 PCB 的钻孔与镀铜需解决 “孔壁光滑度”“镀铜均匀性” 问题，避免过孔引入过多寄生电容、电感，影响信号完整性。

第一步 “钻孔”：高频 PCB 多采用 “激光钻孔” 或 “机械钻孔”，孔径通常为 0.1-0.3mm（微孔）。机械钻孔需用钨钢钻头（直径公差 ±0.005mm），转速 30000-50000rpm，进给速度 50-100mm/min，确保孔壁粗糙度 Ra<1.5μm（粗糙度过大会增加导体损耗）。激光钻孔（适用于 0.1mm 以下微孔）采用 UV 激光（波长 355nm），能量控制在 10-20μJ/pulse，避免激光能量过高导致基材碳化。

钻孔后的 “去钻污”：钻孔过程中会产生树脂残渣（钻污），需用 “碱性高锰酸钾溶液”（浓度 60-80g/L，温度 70-80℃）处理 5-10 分钟，去除孔壁钻污，确保后续镀铜与基材结合紧密。若钻污去除不彻底，会导致镀铜层与孔壁剥离，出现导通不良。

第二步 “镀铜”：高频 PCB 的孔壁镀铜需保证 “厚度均匀、无针孔”，镀铜厚度通常为 18-35μm（根据电流承载需求选择）。采用 “化学镀铜 + 电解镀铜” 两步法：

镀铜后的检测：用 “金相显微镜” 观察孔壁铜层是否均匀，有无针孔或剥离；用 “四点探针” 测量铜层电阻率（应 < 1.8μΩ?cm，接近纯铜的 1.72μΩ?cm），确保导电性能良好。

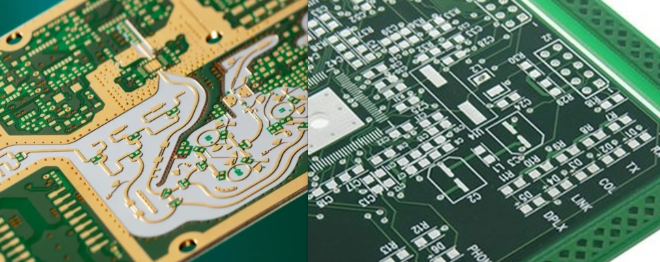

四、表面处理：降低 “导体损耗，提升可靠性”

高频 PCB 的表面处理需兼顾 “低损耗” 与 “耐腐蚀性”，常用镀银（Ag）、镀金（Au）或化学镍金（ENIG），避免普通喷锡（HASL）。

表面处理后的检测：用 “台阶仪” 测量镀层厚度，用 “盐雾测试”（中性盐雾，48 小时）验证耐腐蚀性，确保镀层无脱落、生锈。

五、阻抗测试：验证 “设计与制造的一致性”

高频 PCB 制造的最后一步是阻抗测试，需用 “阻抗测试仪”（如安捷伦 E5071C）测量传输线的特性阻抗，确保符合设计要求（通常公差 ±5%）。

测试方法：采用 “TDR（时域反射法）”，向传输线注入阶跃信号，通过反射信号的波形判断阻抗是否均匀。测试点需覆盖 PCB 的不同区域（如边缘、中心、过孔附近），每个区域至少测 3 个点，若某点阻抗偏差超过公差（如设计 50Ω，实测 58Ω），需分析原因（如线宽偏差、层厚不均），并对不合格品进行返修或报废。
