车载BMS PCB应对高温与高电流的特种工艺设计

动力电池管理系统（BMS）是新能源汽车的 “电池大脑”，负责监控电池电压、电流、温度，防止过充过放，其核心 PCB 需同时应对两大挑战：一是电池包内的高温环境（充电时温度可达 80℃，极端工况下超 100℃），二是大电流传输（峰值电流可达 200A）。普通 PCB 若用于 BMS，会出现基材软化、铜箔烧毁、绝缘失效等问题 —— 某新能源车企曾因 BMS PCB 用普通 FR-4 基材，在夏季高温充电时出现基材分层，导致电池包断电，车辆抛锚。要制造可靠的车载 BMS PCB，需从基材、铜箔、绝缘、散热四个维度设计特种工艺。





首先是耐高温基材的选型。BMS PCB 需选用高 Tg（玻璃化转变温度）、低吸湿性的特种基材，普通 FR-4 基材（Tg≈130℃）在 80℃下会逐渐软化，介电常数从 4.5 升至 5.0，导致信号传输延迟；而车规级高 Tg 基材（如日立 H1070，Tg≥170℃）在 120℃下仍能保持稳定，介电常数波动≤±0.1。同时，基材需满足 UL 94 V-0 阻燃等级，避免高温下燃烧。某 BMS 厂商对比测试显示，高 Tg 基材的 PCB 在 100℃高温下老化 1000 小时，层间剥离强度下降率仅 5%，远低于普通基材的 25%。



其次是大电流铜箔的工艺优化。BMS PCB 的主回路线路需承载 200A 峰值电流，普通 1oz（35μm）铜箔会因电流密度过高（＞30A/mm²）发热烧毁，需采用 2oz（70μm）或 3oz（105μm）加厚铜箔。同时，铜箔与基材的结合强度需达标 —— 通过热剥离测试，剥离强度≥1.5N/mm，避免大电流冲击下铜箔脱落。线路设计上，主回路需采用 “宽线径 + 圆角” 设计，线宽≥3mm（2oz 铜箔），圆角半径≥1mm，减少电流集中导致的局部过热。某厂商的 BMS PCB 主回路线宽仅 2mm，1oz 铜箔，在 150A 电流下线路温度升至 120℃，远超安全阈值；优化为 3mm 线宽 + 2oz 铜箔后，温度降至 75℃，符合要求。



第三是绝缘防护的强化设计。BMS PCB 与电池电芯近距离接触，电解液泄漏或冷凝水会导致 PCB 短路，需从两方面强化绝缘：一是阻焊油墨选用耐电解液型（如太阳油墨 SF-8000），通过 “电解液浸泡测试”（浸泡在锂电池电解液中 1000 小时，无油墨脱落、绝缘电阻≥100MΩ）；二是 PCB 边缘与电芯接触区域涂覆硅酮防水胶（如道康宁 7091），胶层厚度≥0.5mm，形成密封屏障。某新能源车企的 BMS PCB 因未涂防水胶，在低温环境下出现冷凝水，导致绝缘电阻降至 10MΩ，触发系统保护；涂胶后绝缘电阻稳定在 500MΩ 以上，未再出现故障。



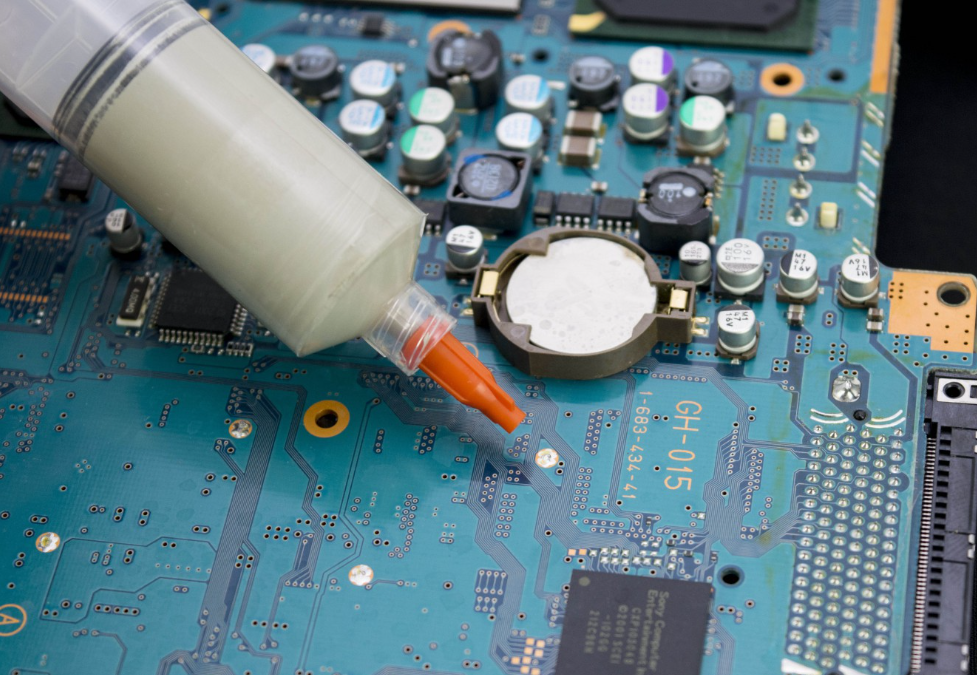

最后是散热结构的协同设计。BMS PCB 的电流采样电阻、MOS 管等元件会产生热量，需通过 PCB 散热至电池包壳体：一是在发热元件下方布置 “散热过孔阵列”（孔径 0.3mm，间距 2mm），过孔内壁镀铜厚度≥30μm，将热量传导至 PCB 背面；二是 PCB 背面贴合铝制散热片（厚度 1mm），通过导热膏（导热系数≥3W/m?K）增强散热。某测试显示，加装散热片后，MOS 管温度从 95℃降至 65℃，避免元件因高温老化。



针对车载 BMS PCB 的 “耐高温、抗大电流” 需求，捷配推出特种工艺方案：基材选用日立 H1070 等高 Tg（≥170℃）车规基材，阻燃等级 UL 94 V-0；铜箔支持 2oz/3oz 加厚选项，热剥离强度≥1.5N/mm，主回路线宽≥3mm；绝缘防护采用耐电解液阻焊油墨 + 硅酮防水胶，绝缘电阻≥100MΩ；散热设计含过孔阵列与铝制散热片，元件温度可降低 30℃。同时，捷配的 BMS PCB 通过 AEC-Q100 Grade 2 测试（-40℃~105℃工作温度）、大电流冲击测试（200A 峰值电流循环 1000 次无故障），适配三元锂、磷酸铁锂电池包。此外，捷配支持 BMS PCB 打样（1-6 层），48 小时交付样品，批量订单可提供热仿真报告，助力新能源车企及 BMS 厂商研发高可靠的电池管理系统。
