车载中控PCB制造：多模块集成下的信号兼容与散热平衡

车载中控系统已从单一导航功能，升级为集成车机、空调控制、座椅调节、驾驶辅助显示的 “多合一” 平台，其 PCB 需同时承载高频信号（如车联网 5G 模块）、低压控制信号（如空调按键）、大电流驱动信号（如座椅电机）—— 若信号兼容设计不当，会出现 “车机卡顿”“空调误调” 等问题；若散热失衡，会导致中控屏花屏、触摸失灵。要制造车载中控 PCB，需解决多模块信号兼容与多元件散热两大核心难题。



首先是多模块的信号分区与隔离。车载中控 PCB 上，不同类型信号的干扰风险差异显著：5G 模块的 2.4GHz/5GHz 高频信号，会通过电容耦合干扰空调控制的低频信号（0-1kHz）；座椅电机驱动的 12V/5A 大电流信号，会在接地线上产生电压降，影响车机的 3.3V 供电。信号兼容需采用 “分区布局 + 隔离设计”：一是 “功能分区”，将 PCB 划分为 “高频通信区”（5G / 蓝牙模块）、“低压控制区”（MCU / 按键电路）、“功率驱动区”（电机驱动芯片），区域间用 “接地隔离带”（宽度≥3mm，厚度 2oz 铜箔）分隔，隔离带与系统地单点连接，阻断干扰传导；二是 “信号隔离”，高频区与控制区之间采用光耦隔离（如 TLP181），避免高频噪声通过线路传导；功率区与控制区之间串联磁珠（如 BLM18PG601SN1），吸收大电流产生的低频噪声。某中控厂商通过分区隔离，5G 模块对空调控制的干扰电压从 100mV 降至 20mV 以下，空调误调率从 10% 降至 0.5%。





其次是电源系统的独立与滤波。不同模块的电源需求差异大 —— 车机 CPU 需 3.3V/1A 稳定供电，座椅电机需 12V/5A 大电流供电，若共用电源，会导致电压波动。需为每个模块设计独立电源回路：一是 “独立电源模块”，控制区用 LDO（如 TI LM1117-3.3，纹波≤20mV），功率区用 DC-DC（如 TI TPS5430，效率≥90%），高频区用低压差同步整流模块（如 ADI ADP2114，输出精度 ±1%）；二是 “多级滤波”，每个电源入口处并联 10μF 钽电容 + 0.1μF MLCC 电容，形成 “高频 + 低频” 双重滤波，减少电源噪声。某测试显示，独立电源 + 多级滤波后，车机 CPU 的供电纹波从 50mV 降至 15mV，车机卡顿率从 8% 降至 0.1%。





第三是多元件的散热平衡设计。中控 PCB 上的车机 CPU、5G 模块、显示屏驱动芯片会产生热量，若集中在某区域，会导致局部温度超 85℃，引发元件降额。散热设计需分三步：一是 “热布局优化”，将发热元件（功耗＞1W）分散布置，间距≥5mm，避免热量叠加；二是 “PCB 散热增强”，在发热元件下方布置 “铜皮散热区”（面积≥2cm²，厚度 2oz），铜皮与 PCB 背面的散热过孔（孔径 0.3mm，间距 2mm）连通，将热量传导至背面；三是 “辅助散热”，PCB 背面贴合石墨散热膜（厚度 0.1mm，导热系数≥300W/m?K），散热膜延伸至中控壳体，增强热扩散。某中控 PCB 初期将 CPU 与 5G 模块间距仅 2mm，局部温度达 95℃；优化布局并增加石墨膜后，温度降至 65℃，满足车规要求。

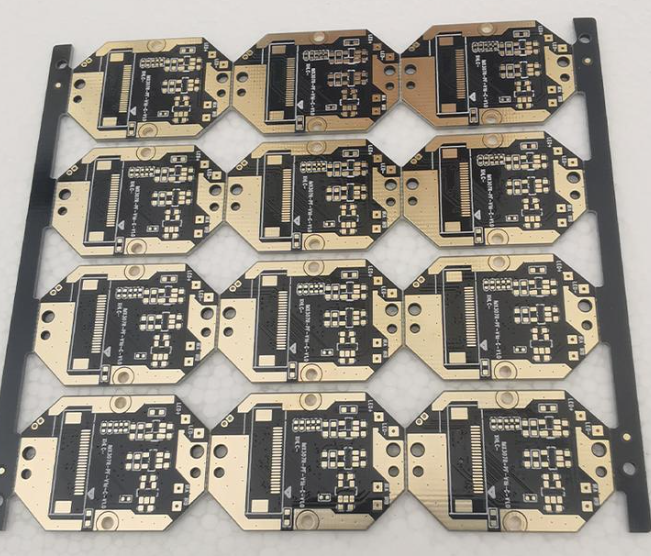

此外，车载中控 PCB 的 “耐候性” 需适配车内环境 —— 夏季暴晒时车内温度可达 80℃，冬季低温可达 - 30℃，需选用耐温基材（Tg≥150℃）与宽温元件，同时 PCB 表面采用沉金处理（金层厚度≥1.5μm），增强抗氧化能力，避免高温高湿下焊盘氧化。





针对车载中控 PCB 的 “信号兼容、散热平衡” 需求，捷配推出集成化解决方案：信号兼容采用功能分区（高频 / 控制 / 功率）+ 接地隔离带 + 光耦 / 磁珠隔离，干扰电压≤20mV；电源系统为各模块配置独立 LDO/DC-DC，多级滤波后纹波≤15mV；散热设计含发热元件分散布局 + 铜皮散热区 + 石墨膜适配，局部温度≤70℃。同时，捷配的中控 PCB 通过 AEC-Q100 Grade 2 测试（-40℃~105℃）、EMC 测试（符合 CISPR 25 Class 3），适配 10.25 英寸 / 12.3 英寸中控屏。此外，捷配支持中控 PCB 打样（1-8 层），48 小时交付样品，批量订单可提供热仿真与信号兼容测试报告，助力车企研发功能集成、体验流畅的车载中控系统。
