PCB 盲孔与埋孔的加工质量直接决定了 PCB 的电气性能和可靠性，其加工工艺涉及钻孔、孔壁处理、电镀等多个环节，每个环节都需严格把控关键参数，才能确保盲孔与埋孔的连接质量。不同类型的盲孔与埋孔，适用的加工工艺也存在差异，需根据孔径大小、层数、基材特性等因素选择合适的工艺方案。
?

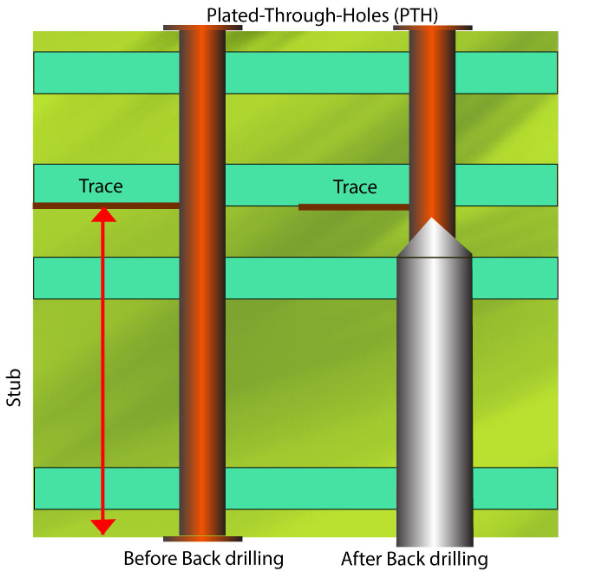

在钻孔工艺方面，盲孔与埋孔常用的钻孔方式包括机械钻孔和激光钻孔。机械钻孔适用于孔径较大（通常≥0.2mm）的盲孔与埋孔，通过高速旋转的钻头（材质多为硬质合金或金刚石）在基材上钻孔，具有加工效率高、成本较低的优势。但机械钻孔对钻头的精度要求极高，若钻头磨损或转速、进给速度控制不当，易导致孔径偏差、孔壁粗糙或孔底出现毛刺。例如加工 4 层 PCB 的盲孔（孔径 0.25mm，深度 0.8mm）时，需选用直径 0.25mm 的硬质合金钻头，控制转速在 25000r/min-30000r/min，进给速度在 80mm/min-120mm/min，同时采用压缩空气辅助排屑，避免切屑残留导致孔壁污染。
?
激光钻孔则更适合孔径较小（通常≤0.2mm）的盲孔与埋孔，尤其在高密度 PCB 中应用广泛。激光钻孔通过高能量激光束（如 CO?激光、紫外激光）瞬间熔化或汽化基材，形成高精度孔，孔径精度可达 ±0.01mm，且孔壁光滑、无毛刺。不同激光类型的适用场景不同：CO?激光适合加工树脂基材的盲孔，可快速穿透树脂层但对铜箔的穿透力较弱，需先去除表层铜箔再钻孔；紫外激光则能直接穿透铜箔和树脂，适合加工需保留表层铜箔的盲孔，且热影响区小，可减少基材变形。例如加工手机 PCB 的微小盲孔（孔径 0.1mm，深度 0.3mm）时，采用紫外激光钻孔，激光功率控制在 10W-15W，脉冲频率 50kHz-100kHz，单次钻孔时间仅需数微秒，能实现高效、高精度加工。
?
孔壁处理是确保盲孔与埋孔电气连接的关键环节，主要包括去钻污、粗化和活化。钻污是钻孔过程中残留的树脂碎屑和铜屑，若不清除，会导致孔壁与镀层之间结合不紧密，甚至出现开路。去钻污通常采用化学法，将 PCB 浸泡在碱性高锰酸钾溶液中（浓度 30g/L-50g/L，温度 60℃-80℃），高锰酸钾氧化分解钻污，同时对孔壁树脂进行轻微刻蚀，增强后续镀层的附着力。对于盲孔，需特别控制去钻污时间，避免过度刻蚀导致孔底击穿，例如深度 0.5mm 的盲孔，去钻污时间一般控制在 5min-8min。
?
粗化是通过化学溶液（如硫酸 - 铬酐溶液）对孔壁进行微蚀刻，形成粗糙的表面，增大镀层与孔壁的接触面积。粗化后的孔壁粗糙度需控制在 0.5μm-1μm，过粗会导致镀层厚度不均，过细则影响结合力。活化则是在孔壁表面沉积一层薄薄的催化剂（如钯离子），为后续化学镀铜提供反应位点，确保镀层均匀覆盖孔壁。活化溶液的浓度和温度需严格控制，例如氯化钯溶液浓度 0.5g/L-1g/L，温度 40℃-50℃，活化时间 2min-3min，避免催化剂沉积过多导致孔内短路。?
电镀环节主要包括化学镀铜和电解镀铜。化学镀铜是在活化后的孔壁表面沉积一层薄铜（厚度 0.5μm-1μm），实现孔壁的初步导电；电解镀铜则是通过电解作用在化学镀铜层上增厚铜层，确保盲孔与埋孔的导电性能和机械强度。对于盲孔，电镀时需采用脉冲电镀技术，通过调整脉冲电流的频率和占空比，促进铜离子在孔底均匀沉积，避免出现 “空洞” 或 “薄铜” 现象。例如加工孔径 0.15mm、深度 0.4mm 的盲孔时，脉冲电流频率控制在 100Hz-200Hz，占空比 50%-60%，电解镀铜厚度达到 20μm-25μm，确保孔内铜层均匀且无缺陷。
?
加工过程中的关键控制点还包括基材定位精度、温度湿度控制和质量检测。基材定位精度直接影响盲孔与埋孔的位置偏差，需采用高精度定位系统（如 CCD 视觉定位），定位误差控制在 ±0.02mm 以内；温度湿度控制可避免基材变形或工艺参数波动，加工环境温度应保持在 20℃-25℃，相对湿度 40%-60%；质量检测则需通过 X 光检测、切片分析和电气测试，X 光检测可观察孔内是否存在空洞、错位，切片分析能直观检查孔壁镀层厚度和结合情况，电气测试则验证孔的导通性和绝缘性能，确保每一个盲孔与埋孔都符合质量要求。
?
PCB 盲孔与埋孔的加工工艺复杂且精密，需对钻孔、孔壁处理、电镀等环节进行全流程管控，结合先进的工艺技术和严格的质量检测，才能生产出高质量的盲孔与埋孔 PCB 产品。
