PCB 阻焊层：守护 PCB 性能的 “防护屏障”

来源：捷配时间: 2025/09/22 14:19:41 阅读: 117 标签： PCB 阻焊层

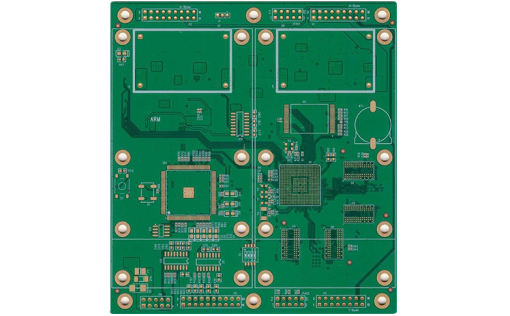

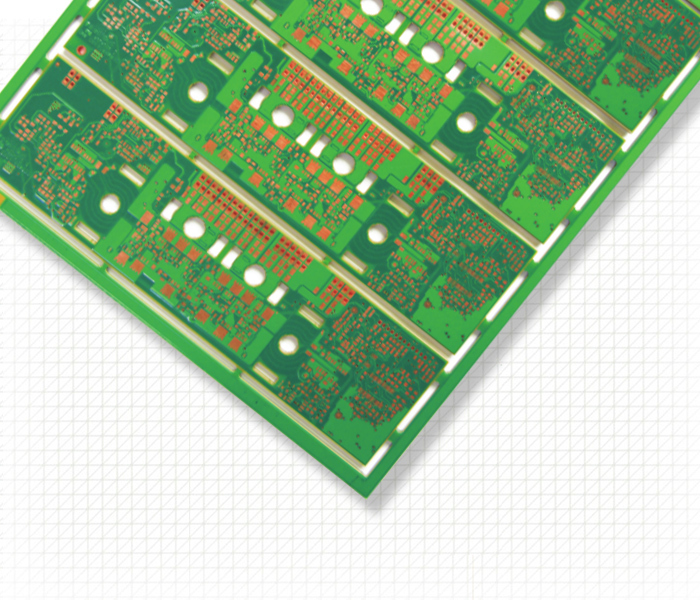

在 PCB 制造流程中，阻焊层是覆盖在 PCB 表面（除焊盘、测试点外）的绝缘涂层，如同 “防护屏障” 般隔绝外界环境干扰，同时保障 PCB 电气性能与机械可靠性。不同于铜箔的导电功能、基材的支撑作用，阻焊层的核心价值在于 “防护” 与 “绝缘”—— 若缺失阻焊层，PCB 线路易因灰尘、潮气短路，焊盘焊接时易出现桥连，长期使用还会面临氧化腐蚀风险。今天，我们从基础入手，解析 PCB 阻焊层的定义、核心作用、与其他结构层的关联及行业标准，帮你建立系统认知。

首先，明确 PCB 阻焊层的核心定义：以环氧树脂、丙烯酸树脂等为基材，添加固化剂、颜料、填料制成的绝缘涂层，通过丝网印刷、喷涂等工艺覆盖于 PCB 表面，经曝光、显影、固化后形成特定图案（露出焊盘与测试点），厚度通常为 20-30μm（局部可加厚至 50μm）。其本质是 “选择性绝缘层”—— 既需隔绝非焊接区域的线路，又需精准露出焊接区域，平衡绝缘防护与组装需求。

阻焊层与 PCB 其他结构层（基材、铜箔、丝印层）的关联紧密：基材是阻焊层的附着基础，铜箔线路需被阻焊层完全覆盖（除焊盘），丝印层（字符标识）则印刷在阻焊层表面。例如，1.6mm 厚的 FR-4 PCB，结构从下到上为 “基材（1.4mm）→铜箔（35μm）→阻焊层（25μm）→丝印层（5μm）”，阻焊层夹在铜箔与丝印层之间，既保护铜箔不被氧化，又为丝印层提供平整基底。

PCB 阻焊层的核心作用，贯穿 PCB “制造 - 组装 - 使用” 全生命周期，具体可拆解为三点：?

1. 绝缘防短路，保障电气安全?

PCB 线路密度高（如手机主板线路间距仅 0.1mm），若无阻焊层，灰尘、潮气、焊锡飞溅易导致相邻线路短路。阻焊层的绝缘电阻≥10¹²Ω（500V DC），能有效隔绝线路间的电流导通 —— 某消费电子厂商曾因省略阻焊层测试，导致 10% 的 PCB 在潮湿环境（湿度 85%）下出现线路短路，添加阻焊层后短路率降至 0.1%。同时，焊接过程中，阻焊层能防止焊锡附着在非焊盘区域，避免出现 “桥连”（相邻焊盘被焊锡连通），某 SMT 生产线数据显示，有阻焊层的 PCB 焊接桥连率≤0.5%，无阻焊层时达 8%。?

2. 防腐蚀抗氧化，延长 PCB 寿命?

PCB 铜箔暴露在空气中易氧化（形成 CuO、Cu?O 氧化层，电阻骤升），阻焊层能隔绝空气、水分与化学物质（如工业车间的油污、酸性气体），延缓腐蚀。按 IPC 标准测试，有阻焊层的 PCB 在 “85℃、85% RH” 湿热环境下放置 1000 小时，铜箔氧化率≤1%；无阻焊层时氧化率达 30%。某户外通信设备的 PCB，采用阻焊层后使用寿命从 2 年延长至 5 年，故障率从 15% 降至 2%。?

3. 提升机械强度，抵御物理损伤?

PCB 在组装、运输中易受刮擦、冲击，阻焊层能增强表面耐磨性（铅笔硬度≥2H）与抗冲击性（落球测试 10g 钢球 1m 高度冲击无破损）。例如，工业控制 PCB 若无阻焊层，表面铜箔易被连接器插拔刮伤，导致线路断裂；有阻焊层时，刮伤仅损伤阻焊层，铜箔完好，某工厂测试显示，有阻焊层的 PCB 插拔损伤率≤0.3%，无阻焊层时达 5%。?

PCB 阻焊层的行业标准主要参考 IPC-SM-840（阻焊剂规范）与 IPC-A-600（印制板验收标准），核心指标包括：?
