PCB阻焊层的材料选择：适配场景需求的精准匹配指南
来源：捷配
时间: 2025/09/22 14:22:41
阅读: 427
标签：
PCB阻焊层，PCB材料

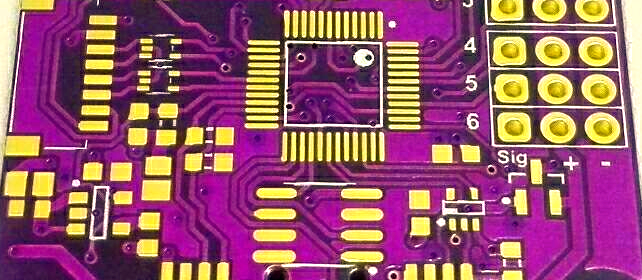

PCB 阻焊层的性能优劣，首先取决于材料选择 —— 不同材料的耐温性、绝缘性、环保性差异显著，若选错材料，轻则导致阻焊层高温起泡，重则引发绝缘失效。例如，消费电子 PCB 选用普通阻焊材料可满足需求，而车载 PCB 需耐 150℃以上高温的特种材料；环保要求高的医疗设备，需选择无卤素阻焊材料。今天，我们解析 PCB 阻焊层的常见材料类型、关键参数及场景化选择方法，结合实际案例帮你避开选材误区。?
一、PCB 阻焊层的常见材料类型?
根据固化方式与特性，PCB 阻焊层材料主要分为 “热固性阻焊剂” 与 “光敏型阻焊剂” 两类，细分品种及特性如下：?
1. 热固性阻焊剂（溶剂型）?
以环氧树脂为基材，添加溶剂、固化剂，通过 “丝网印刷→预烘→高温固化（150-180℃，30-60 分钟）” 成型，核心特点是成本低、附着力强，适合批量生产的普通 PCB（如家电控制板、玩具 PCB）。但热固性阻焊剂的精度较低（最小开窗尺寸≥0.2mm），无法满足高密度线路（线路间距≤0.1mm）的开窗需求，且溶剂挥发会产生 VOC（挥发性有机化合物），环保性一般。?
某家电 PCB 厂商采用热固性阻焊剂，单块 PCB 阻焊层成本仅 0.05 元，满足年产 100 万件的批量需求，且附着力达 6N/cm，通过 240℃回流焊无起泡。?
2. 光敏型阻焊剂（UV 固化型）?
以丙烯酸树脂为基材，添加光敏剂，通过 “丝网印刷→预烘→UV 曝光（能量 500-800mJ/cm²）→显影→后固化（120-150℃，20-30 分钟）” 成型，核心优势是精度高（最小开窗尺寸≥0.1mm）、环保（无溶剂挥发），适合高密度 PCB（如手机主板、射频模块）。光敏型阻焊剂能精准匹配微小焊盘的开窗需求，且固化速度快，生产效率比热固性高 30%，但成本较高（是热固性的 1.5-2 倍），且对曝光能量控制要求严格。?
某手机主板厂商采用光敏型阻焊剂，实现 0.1mm 焊盘开窗，线路间距 0.08mm 无短路，良率达 99.2%，远超热固性阻焊剂的 85%。?
3. 特种阻焊剂?
针对特殊场景需求，衍生出无卤素、高 Tg、耐高温、柔性等特种阻焊剂：?
- 无卤素阻焊剂：卤素含量（Cl+Br）≤900ppm，符合 RoHS、REACH 环保标准，适合医疗设备、儿童电子产品；?
- 高 Tg 阻焊剂：玻璃化转变温度 Tg≥180℃，耐长期高温（120℃下使用 1000 小时无老化），适合车载电子、工业电源；?
- 耐高温阻焊剂：能承受 300℃以上短期高温（如波峰焊 300℃，5 秒），适合功率器件 PCB（如 LED 驱动板）；?
- 柔性阻焊剂：基于 PI 基材，弯折 180°（半径 1mm）1000 次无开裂，适合柔性 PCB（如智能手环表带 PCB）。?
二、阻焊层材料的关键选择参数?
无论选择哪种材料，需重点关注以下 4 个核心参数，确保匹配 PCB 使用需求：?
1. 耐温性：适配焊接与工作温度?
阻焊层需同时承受 SMT 回流焊高温（短期 240-260℃）与 PCB 工作温度（长期 - 40-150℃），材料的耐温性需满足：?
- 短期耐温：260℃下 10 秒无起泡、无脱落、无变色；?
- 长期耐温：工作温度下 1000 小时，绝缘电阻下降率≤30%。?
某工业电源 PCB 工作温度达 120℃，初期选用普通光敏阻焊剂（长期耐温 100℃），3 个月后阻焊层老化发黄，绝缘电阻从 10¹³Ω 降至 10?Ω；改用高 Tg 阻焊剂（长期耐温 150℃）后，1 年无老化，绝缘电阻稳定在 10¹²Ω 以上。?
2. 附着力：确保与基材 / 铜箔紧密结合?
附着力不足会导致阻焊层脱落，暴露铜箔线路，需满足：?
- 与 FR-4 基材附着力≥5N/cm，与铜箔附着力≥6N/cm（IPC-TM-650 标准）；?
- 回流焊后附着力下降率≤20%。?
某 PCB 厂商因阻焊剂与铜箔附着力仅 3N/cm，回流焊后 10% 的 PCB 出现阻焊层脱落；更换含偶联剂的阻焊剂（增强与金属的结合力）后，附着力提升至 7N/cm，脱落率降至 0.1%。?
3. 绝缘性：保障线路间电气隔离?
绝缘电阻是阻焊层的核心电气参数，需满足：?
- 初始绝缘电阻≥10¹²Ω（500V DC）；?
- 湿热测试（85℃、85% RH，1000 小时）后≥10¹?Ω；?
- 耐电压≥2kV/mm（无击穿、无闪络）。?
某医疗设备 PCB 需耐 3kV 高压，初期选用普通阻焊剂（耐电压 1.5kV/mm），耐压测试时 5% 出现击穿；改用高压专用阻焊剂（耐电压 3kV/mm）后，击穿率降至 0.01%。?
4. 环保性：符合行业环保标准?
当前主流环保标准（RoHS 2.0、REACH）对阻焊剂的限制包括：?
- 重金属（铅、汞、镉等）含量≤1000ppm；?
- 无卤素（Cl+Br≤900ppm，单项≤600ppm）；?
- 无邻苯二甲酸盐（如 DEHP、DBP≤1000ppm）。?
三、场景化材料选择方法?
1. 普通消费电子（家电、玩具）?
- 需求：成本低、批量大、无特殊耐温需求（工作温度≤80℃）；?
- 材料选择：热固性阻焊剂（环氧树脂型），成本低，附着力强；?
- 案例：某玩具 PCB 选用热固性阻焊剂，单块成本 0.04 元，年产 500 万件，良率 98%。?
2. 高密度电子（手机、射频模块）?
- 需求：精度高（开窗≥0.1mm）、环保、耐回流焊高温；?
- 材料选择：光敏型无卤素阻焊剂，精度高，无 VOC；?
- 案例：某 5G 手机主板选用光敏无卤素阻焊剂，开窗 0.1mm，线路间距 0.08mm，良率 99.5%。?
3. 车载 / 工业设备（电机控制器、PLC）?
- 需求：耐高温（长期 120-150℃）、高可靠性、耐温变；?
- 材料选择：高 Tg 无卤素阻焊剂（Tg≥180℃），耐温性与环保性兼顾；?
- 案例：某车载雷达 PCB 选用高 Tg 阻焊剂，-40-125℃温度循环 1000 次无开裂，故障率≤0.5%。?
4. 医疗 / 环保敏感设备（血氧仪、儿童产品）?
- 需求：无卤素、无重金属、低 VOC；?
- 材料选择：医用级无卤素阻焊剂，符合 ISO 10993 生物相容性标准；?
- 案例：某血氧仪 PCB 选用医用阻焊剂，无卤素、无邻苯，通过生物相容性测试，顺利进入医疗市场。?
PCB 阻焊层材料选择需 “场景适配”—— 根据成本、精度、耐温、环保需求，从类型到参数层层筛选，避免 “过度选材”（普通 PCB 用车载材料）或 “选材不足”（车载 PCB 用普通材料）。
