高温高湿环境下变电站自动化装置PCB如何保持数据传输与控制稳定？

    变电站是智能电网的 “枢纽节点”，承担着电压变换、电力分配与故障切除的核心功能，而自动化装置（如继电保护装置、测控单元、远动终端）则是变电站的 “大脑”，其 PCB 需在极端环境下（夏季室内温度达 70℃、湿度 85% RH，户外端子箱温度波动 - 30℃~60℃）实现 7×24 小时稳定运行。普通 PCB 若用于变电站自动化装置，会出现三大问题：一是高温导致基材软化（Tg＜130℃的 FR-4 在 70℃下介电常数波动超 10%），引发信号传输延迟；二是高湿导致线路腐蚀（OSP 焊盘在 85% RH 下 3 个月氧化率达 15%），造成触点接触不良；三是强电磁干扰（变压器、电抗器产生的 10kHz-1MHz 低频干扰）导致数据传输误码率升高。某 500kV 变电站曾因继电保护装置 PCB 高温软化，导致线路断路，引发 1 小时停电事故，损失超千万元。要解决这些问题，变电站自动化装置 PCB 需从耐候基材、抗干扰设计、防腐工艺三方面构建防护体系。



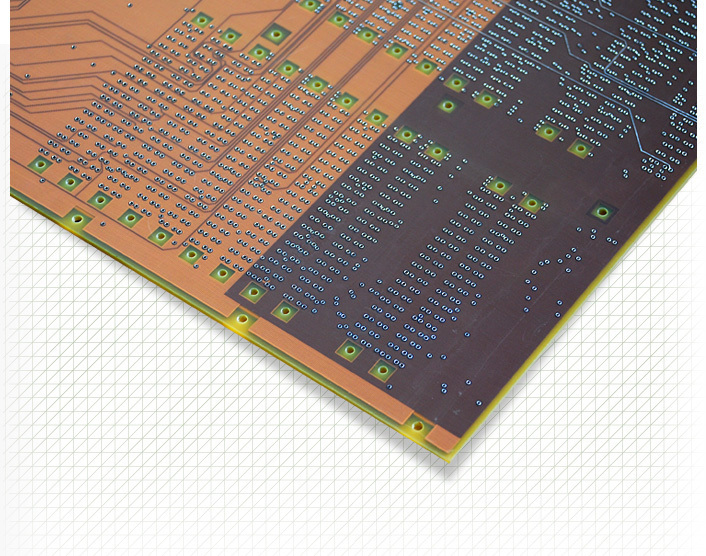

    首先是耐高低温高湿的基材选型。变电站自动化装置 PCB 需选用 “宽温域、低吸湿性” 的特种基材，普通 FR-4 基材（Tg≈130℃，吸湿性 0.2%）无法满足要求，需升级为高 Tg FR-4（如生益 S1141，Tg≥170℃）或 PI（聚酰亚胺）基材：高 Tg FR-4 在 70℃下介电常数稳定在 4.2±0.1，吸湿性≤0.15%，5000 小时高温高湿老化后层间剥离强度下降≤5%；PI 基材则能耐受 - 40℃~200℃极端温度，耐弯折次数≥1000 次，适合户外端子箱等振动场景。同时，基材厚度需控制在 1.6-2.0mm，避免过薄导致高温下形变 —— 某继电保护装置厂商对比测试显示，用生益 S1141 基材的 PCB，70℃下信号延迟增加率仅 3%，远低于普通基材的 15%。





    其次是强电磁干扰的抑制设计。变电站内的低频电磁干扰主要通过 “传导” 与 “辐射” 侵入 PCB：传导干扰沿电源线路进入，导致供电纹波增大；辐射干扰通过空间耦合，在信号线路上感应出干扰电压。针对传导干扰，PCB 电源入口需设计 “多级滤波电路”：串联共模电感（如 TDK ACM2012-900-2P）抑制共模噪声，并联 X 电容（0.1μF/275V）与 Y 电容（1000pF/250V）滤除差模噪声，将电源纹波控制在 20mV 以内。针对辐射干扰，信号线路需采用 “差分对布线 + 接地隔离”：如测控单元的 485 通信线路，设计为线距 0.2mm±0.01mm、长度差≤0.3mm 的差分对，线路外侧布置 1oz 厚的接地铜箔（宽度≥3mm），形成 “屏蔽走廊”。某变电站测控单元通过抗干扰优化，数据传输误码率从 10^-5 降至 10^-9，完全符合 IEC 61850 标准的通信要求。





    最后是高湿环境的防腐工艺。变电站室内外湿度差异大，易产生冷凝水，导致 PCB 线路腐蚀与阻焊层脱落。需从两方面强化防腐：一是表面处理采用 “沉金 + 化学镍” 复合工艺，镍层厚度≥5μm（阻挡铜箔氧化），金层厚度≥1.5μm（降低接触电阻），沉金工艺在 85% RH 环境下放置 5000 小时，铜箔腐蚀率≤0.5%；二是 PCB 整体涂覆 “纳米防水涂层”（如道康宁 AF-1600），涂层厚度 5-10μm，接触角≥110°，能有效防止冷凝水附着。某户外端子箱的远动终端 PCB，初期用 OSP 表面处理，6 个月后出现焊盘氧化；换成沉金 + 纳米涂层后，使用 2 年仍无腐蚀迹象，通信稳定性无下降。





    针对变电站自动化装置 PCB 的 “耐候、抗干扰、防腐” 需求，捷配推出特种解决方案：基材提供生益 S1141 高 Tg FR-4（Tg≥170℃）与 PI 基材（-40℃~200℃），适配高低温场景；抗干扰设计含多级电源滤波（纹波≤20mV）与差分对 + 接地屏蔽，误码率≤10^-9；防腐工艺采用 1.5μm 沉金 + 5μm 镍层 + 纳米防水涂层，5000 小时高湿测试腐蚀率≤0.5%。同时，捷配的自动化装置 PCB 通过 GB/T 14598.3-2015 电磁兼容测试、IEC 60068-2-3 高温测试（70℃/1000 小时），满足 500kV/220kV 变电站的严苛要求。此外，捷配支持 1-6 层自动化装置 PCB 免费打样，48 小时交付样品，批量订单可提供环境适应性测试报告，助力电力设备厂商研发能在变电站极端环境下稳定运行的自动化装置，减少停电事故风险。
