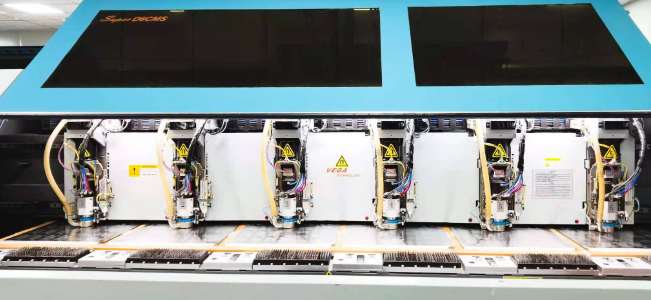

可穿戴领域 PCB 机械钻孔因 “基材薄、孔径小、精度高”，易出现孔壁毛糙、孔径偏差、孔位偏移、基材分层、钻头断裂五大常见问题 —— 孔壁毛糙会导致金属化后导通不良，基材分层会影响 PCB 柔性可靠性，任何一个问题都可能导致可穿戴设备功能失效。这些问题多源于工艺参数不当、工具选择错误或基材预处理不足，需针对性排查与解决。今天，我们解析可穿戴领域 PCB 机械钻孔的常见问题，分析核心原因，给出具体解决方案与预防措施，结合实际案例帮你高效排除故障。?
一、问题 1：孔壁毛糙（毛边长度＞0.02mm）?
1. 问题表现与危害?
孔壁表面出现不规则凸起（毛边），长度超 0.02mm，会导致：①金属化时孔壁铜层覆盖不均，导通电阻增大（从≤50mΩ 升至 100mΩ 以上）；②柔性 PCB 弯曲时毛边易划伤相邻线路，引发短路。例如，某蓝牙耳机 PCB 钻孔后孔壁毛糙，金属化后 20% 的过孔导通电阻超 100mΩ，导致射频信号中断。?
2. 核心原因分析?
- 微钻刃口磨损：0.1-0.2mm 微钻刃口小，钻制 PI 基材 500 孔后易出现磨损（刃口圆角＞0.005mm），无法有效切断基材，产生毛边；?
- 进给速度过快：PI 基材韧性大，进给速度＞5mm/min 时，基材被拉伸而非切断，形成毛边；?
- 基材未预处理：PI 基材表面有油污或氧化层，钻孔时油污附着在钻头上，影响切削效果，产生毛边。?
3. 解决方案与预防措施?
- 解决方案：?
- 更换微钻：刃口磨损后立即更换，超细晶粒金刚石涂层微钻寿命可达 1200 孔，需每 1000 孔抽检刃口状态；?
- 降低进给速度：PI 基材进给速度降至 2-3mm/min，薄 FR-4 降至 5-6mm/min，例如，0.12mm 孔径 PI 基材进给速度从 5mm/min 降至 3mm/min，毛边率从 12% 降至 0.8%；?
- 基材预处理：PI 基材钻孔前用酒精（75% 浓度）擦拭表面，去除油污；薄 FR-4 用稀盐酸（5% 浓度）浸泡 10s，去除氧化层。?
- 预防措施：建立微钻寿命台账，记录每支微钻的钻孔数量，达到寿命前提前更换；每批次基材抽样检测表面清洁度，油污率需≤0.5%。?
二、问题 2：孔径偏差（偏差＞±0.005mm）?
1. 问题表现与危害?
钻孔后实际孔径与设计孔径偏差超 ±0.005mm，例如，设计 0.12mm 孔径，实际为 0.11mm（负偏差）或 0.13mm（正偏差），会导致：①负偏差时元件引脚无法插入孔中；②正偏差时焊接时焊锡溢出，引发相邻孔短路。某智能手环 PCB 钻孔孔径正偏差 0.008mm，焊接 01005 元件时焊锡溢出，10% 的 PCB 出现短路。?
2. 核心原因分析?
- 微钻直径偏差：微钻实际直径与标注直径偏差超 ±0.003mm，例如，标注 0.12mm 微钻实际为 0.125mm，钻孔后孔径正偏差 0.005mm；?
- 转速不当：转速过高（＞120000rpm）导致微钻振动，孔径扩大；转速过低（＜80000rpm）导致钻孔不彻底，孔径偏小；?
- 基材弹性回弹：PI 基材弹性大，钻孔后孔壁弹性回弹（回弹量 0.002-0.003mm），导致实际孔径比微钻直径小。?
3. 解决方案与预防措施?
- 解决方案：?
- 筛选微钻：每批次微钻用激光测径仪检测直径，偏差超 ±0.003mm 的剔除，例如，设计 0.12mm 孔径时，选用 0.122-0.123mm 直径微钻，抵消 PI 基材的回弹量；?
- 优化转速：0.1-0.15mm 孔径 PI 基材转速 80000-90000rpm，薄 FR-4 100000-110000rpm，避免振动或不彻底；?
- 补偿回弹量：PI 基材钻孔时，微钻直径比设计孔径大 0.002-0.003mm，例如，设计 0.12mm 孔径，用 0.123mm 微钻，回弹后实际孔径 0.12mm。?
- 预防措施：每批次首件钻孔后用光学显微镜（200 倍）检测孔径，偏差超 ±0.005mm 时调整微钻直径或转速。?
三、问题 3：孔位偏移（偏差＞±0.01mm）?
1. 问题表现与危害?
钻孔中心与设计坐标偏差超 ±0.01mm，会导致超小封装元件（如 0201）引脚无法对齐孔位，焊接后虚焊率超 15%。例如，某智能手表 PCB 的传感器孔位偏移 0.012mm，传感器引脚仅 1/3 插入孔中，虚焊率达 20%。?
2. 核心原因分析?
- CCD 视觉定位偏差：数控钻床的 CCD 视觉系统未定期校准，定位精度下降（从 ±0.005mm 降至 ±0.015mm）；?
- 基材固定不牢：真空吸附压力不足（＜0.4MPa），钻孔时基材轻微移动，导致孔位偏移；?
- 钻头路径误差：小孔径微钻刚性差，高速旋转时出现 “甩动”（径向跳动＞0.003mm），导致孔位偏移。?
3. 解决方案与预防措施?
- 解决方案：?
- 校准 CCD 定位：每天开工前用标准样板（孔位偏差 ±0.003mm）校准 CCD，确保定位精度≤±0.005mm；?
- 增强吸附固定：真空吸附压力提升至 0.5-0.6MPa，PI 基材可在平台上贴耐高温胶带（如 Kapton 胶带），进一步固定；?
- 选用高刚性微钻：超细晶粒硬质合金微钻的刚性比普通微钻高 20%，径向跳动≤0.002mm，减少甩动误差。?
- 预防措施：每钻 500 孔后抽检 10 个孔的孔位偏差，超 ±0.01mm 时停机校准。?
四、问题 4：基材分层（PI / 薄 FR-4 层间分离）?
1. 问题表现与危害?
PI 基材的胶层与薄膜层分离，或薄 FR-4 的树脂与玻璃纤维分离，会导致：①PCB 柔性失效（弯曲时分层处断裂）；②金属化时药水渗入分层处，腐蚀基材。某柔性表带 PCB 钻孔后分层率 10%，弯曲测试后 50% 的分层孔断裂。?
2. 核心原因分析?
- 钻孔压力过高：PI 基材压力＞0.2N、薄 FR-4＞0.3N，导致层间受力过大分离；?
- 冷却不足：钻孔时热量积聚（PI 基材导热差），树脂软化后失去粘性，引发分层；?
- 基材质量差：低质量 PI 基材的胶层附着力不足（剥离强度＜5N/cm），钻孔时易分层。?
3. 解决方案与预防措施?
- 解决方案：?
- 降低钻孔压力：PI 基材压力 0.1-0.2N，薄 FR-4 0.2-0.3N；?
- 增加冷却措施：钻孔时用高压冷空气（压力 0.3MPa）吹向钻孔区域，带走热量；?
- 选用高质量基材：PI 基材剥离强度≥7N/cm，薄 FR-4 玻璃纤维与树脂结合力≥10N/cm。?
- 预防措施：每批次基材抽样做剥离强度测试，不达标则更换供应商。?
五、问题 5：微钻断裂（钻孔过程中钻头断裂）?
1. 问题表现与危害?
微钻断裂在基材中，会导致 PCB 报废（无法取出断裂钻头），报废率超 5%，增加成本。某厂商钻制 0.1mm 孔径 PI 基材时，微钻断裂率达 8%，报废成本增加 10 万元 / 月。?
2. 核心原因分析?
- 进给速度过快：进给速度＞5mm/min，钻头负载过大断裂；?
- 钻头刃口磨损：磨损后切削阻力增大（从 0.1N 增至 0.3N），超过钻头强度极限；?
- 基材中有杂质：PI 基材中混入金属杂质（如铜屑），钻孔时钻头撞击杂质断裂。?
3. 解决方案与预防措施?
- 解决方案：?
- 降低进给速度：0.1mm 孔径 PI 基材进给速度≤2mm/min；?
- 及时更换钻头：超细晶粒微钻钻 1200 孔后强制更换；?
- 基材过滤：PI 基材生产前用磁铁吸附金属杂质，或用 X 光检测杂质。?
- 预防措施：钻床加装负载监测系统，切削阻力超 0.2N 时自动停机，避免钻头断裂。?
可穿戴领域 PCB 机械钻孔的常见问题可通过 “工具优化、参数调整、基材管控” 解决，关键在于建立完善的工艺监控体系，及时发现并排除故障，确保钻孔质量。
