空气质量监测设备的核心价值在于 “数据准确、长期可靠”，而 PCB 的质量与可靠性是实现这一价值的基础 ——PCB 的焊接虚焊会导致传感器信号中断，铜箔腐蚀会引发设备死机，高低温循环下的参数漂移会导致监测数据失真。若仅依赖生产后的简单通电测试，无法发现潜在的质量隐患（如隐性虚焊、涂层缺陷），设备投入使用后可能在短期内失效。今天，我们解析空气质量监测 PCB 的质量检测与可靠性验证体系，包括生产过程检测、环境可靠性测试、实际工况验证，结合实际案例帮你建立完善的质量保障方案。?
一、生产过程质量检测：从源头把控 PCB 质量?
空气质量监测 PCB 的生产过程需经过 “裸板检测 - 元件焊接检测 - 功能测试” 三大环节，每个环节需针对性检测，避免不良品流入下游：?

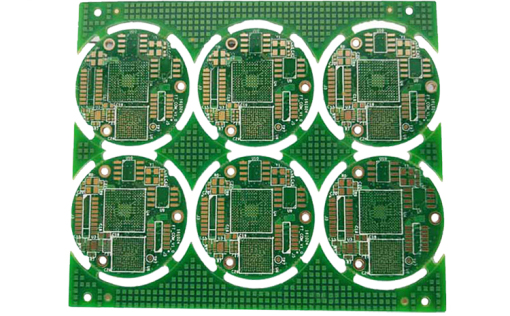

1. 裸板检测：确保 PCB 基材与线路合格?
- 外观检测：用 200 倍光学显微镜检查 PCB 裸板，需满足：①线路无断线、短路，线宽偏差≤±10%（如设计 0.3mm 线宽，实际 0.27-0.33mm）；②阻焊层无气泡、脱落，覆盖均匀（厚度 20-30μm）；③过孔无堵塞、偏位，孔径偏差≤±0.05mm；?
- 电气性能检测：用飞针测试机检测 PCB 的导通性与绝缘性，①导通电阻：线路导通电阻≤50mΩ（100mm 长度），过孔导通电阻≤100mΩ；②绝缘电阻：相邻线路（间距 0.2mm）在 500V DC 下绝缘电阻≥10¹²Ω，无漏电；?
- 基材性能检测：抽样检测 PCB 基材的 Tg 值（高 Tg FR-4 需≥170℃）、抗折强度（1.6mm 厚 PCB≥35N），确保基材符合环境适应性要求。某厂商的 PCB 裸板因过孔堵塞，导致传感器信号无法传输，飞针测试机检测后，不良率从 8% 降至 0.1%。?
2. 元件焊接检测：避免焊接缺陷?
空气质量监测 PCB 的元件多为小型化封装（如 0402 电阻、QFN 封装 MCU），焊接缺陷（虚焊、连锡）易导致功能失效，需重点检测：?
- 外观检测：用 AOI（自动光学检测）设备检查焊点，需满足：①焊点饱满，无虚焊（焊锡覆盖焊盘 80% 以上）、连锡（相邻焊点无焊锡连接）；②元件无偏移（偏移量≤元件尺寸的 10%，如 0402 元件偏移≤0.04mm）；?
- X-Ray 检测：对 QFN、BGA 等底部有焊点的元件，用 X-Ray 设备检测底部焊点，确保无空洞（空洞率≤15%），避免隐性虚焊；?
- 力学检测：抽样进行焊点剪切测试，①0402 电阻焊点剪切强度≥5N；②QFN 封装 MCU 焊点剪切强度≥20N，确保焊接机械强度合格。某设备的 QFN 封装 MCU 因底部焊点空洞率达 30%，导致通信模块频繁死机；X-Ray 检测后，空洞率控制在 10% 以内，死机问题解决。?
3. 功能测试：验证 PCB 整体功能正常?
- 传感器接口测试：将 PCB 与标准传感器（如精度 ±5% 的 PM2.5 传感器）连接，采集传感器输出信号，①信号采集精度：采集值与传感器标准输出值的偏差≤1%；②信号稳定性：连续采集 1 小时，数据波动≤3%；?
- 数据处理测试：通过上位机发送校准指令，验证 MCU 的数据分析与校准功能，①零点校准：校准后零点偏差≤0.1mV；②温度补偿：模拟 - 30-70℃温度变化，补偿后数据偏差≤2%；?
- 通信测试：测试 WiFi、4G 等通信模块的传输功能，①传输速率：WiFi 模块在 2.4GHz 频段传输速率≥1Mbps，无丢包；②传输距离：4G 模块在开阔环境下传输距离≥5km，数据上传成功率≥99.9%。某设备的 WiFi 模块因 PCB 阻抗不匹配，传输丢包率达 5%；功能测试后，调整阻抗至 50Ω，丢包率降至 0.1%。?
二、环境可靠性测试：模拟极端环境下的稳定性?
空气质量监测 PCB 需在极端环境（高低温、高湿、振动）下长期稳定，需通过环境可靠性测试验证：?
1. 高低温循环测试：验证宽温适应性?
- 测试标准：参考 IEC 60068-2-14，模拟室外宽温环境，①温度范围：-30-70℃；②循环次数：1000 次（每次循环 120 分钟：低温 30min→升温 30min→高温 30min→降温 30min）；③测试后要求：PCB 无变形、元件无脱落，功能测试合格（信号采集偏差≤2%，通信正常）；?
- 测试方法：将 PCB 放入高低温循环箱，按设定参数运行，每 200 次循环取出，在常温下放置 1 小时后进行功能测试；?
- 失效判定：出现 PCB 变形、元件脱落、功能测试偏差超 2%，即为失效。某室外 PCB 经过 1000 次高低温循环，功能测试偏差从 1% 升至 1.8%，符合要求；若出现偏差超 2%，需优化基材与元件选型。?
2. 湿热测试：验证高湿适应性?
- 测试标准：参考 IEC 60068-2-3，模拟高湿环境，①环境条件：85℃、85% RH；②测试时间：1000 小时；③测试后要求：PCB 绝缘电阻≥10¹¹Ω，无腐蚀、短路，功能正常；?
- 测试方法：将 PCB 放入湿热箱，持续 1000 小时，每 200 小时取出测量绝缘电阻，测试结束后进行功能验证；?
- 失效判定：绝缘电阻＜10¹¹Ω、出现腐蚀或短路，即为失效。某工业 PCB 经过 1000 小时湿热测试，绝缘电阻从 10¹²Ω 降至 10¹¹.5Ω，功能正常；若未做防潮涂层，绝缘电阻可能降至 10?Ω，判定失效。?
3. 振动测试：验证抗振动能力?
- 测试标准：参考 IEC 60068-2-6，模拟运输与使用中的振动，①振动频率：10-2000Hz；②加速度：5g；③测试时间：100 小时（XYZ 三个方向各 33.3 小时）；④测试后要求：焊点无开裂、元件无松动，功能正常；?
- 测试方法：将 PCB 固定在振动测试台，按参数运行，测试后用 AOI 检查焊点，进行功能测试；?
- 失效判定：焊点开裂、元件松动或功能异常，即为失效。某便携式设备的 PCB 经过振动测试，0402 电阻焊点开裂率 0.5%，符合要求；若开裂率超 5%，需优化焊接工艺。?
三、实际工况验证：确保贴合现场使用需求?
实验室测试无法完全模拟实际使用场景，需将 PCB 搭载设备进行实际工况验证：?
1. 室外工况验证?
- 测试场景：选择路边、园区等典型室外场景，设备连续运行 3 个月；?
- 监测指标：①数据稳定性：每日对比设备数据与标准监测站数据，偏差≤10%；②设备故障率：无死机、重启，故障率≤0.1 次 / 月；?
- 优化调整：若数据偏差超 10%，需检查 PCB 的传感器校准算法；若故障率高，需优化电源管理或抗干扰设计。某室外设备在工况验证中，因 PCB 抗紫外线不足，3 个月后 LCD 透光率下降，调整涂层后问题解决。?
2. 工业工况验证?
- 测试场景：化工、冶金车间等工业场景，设备连续运行 6 个月；?
- 监测指标：①腐蚀情况：定期检查 PCB 铜箔与元件，无明显腐蚀；②功能稳定性：数据采集与传输正常，无因腐蚀导致的故障；?
- 优化调整：若出现腐蚀，需增强 PCB 表面处理（如增厚沉金层）或密封防护。某化工车间设备验证中，PCB 铜箔出现轻微腐蚀，增厚金层至 0.3μm 后，腐蚀问题解决。?
空气质量监测 PCB 的质量检测与可靠性验证需 “全流程覆盖、多场景模拟”，通过生产检测把控源头质量，环境测试验证极端稳定性，工况验证贴合实际需求，才能确保设备长期精准运行，为空气质量监测提供可靠数据支撑。?
