可穿戴设备需在长期弯曲、振动、温变环境下工作（如智能手表每天弯曲数十次，蓝牙耳机长期处于口袋温变环境），PCB 机械钻孔的质量与可靠性直接决定设备寿命 —— 孔壁毛糙会导致弯曲时断裂，孔径偏差会引发焊接失效，温变后孔壁镀层脱落会导致电路断路。因此，可穿戴领域 PCB 机械钻孔需建立 “全流程质量检测” 与 “针对性可靠性测试” 体系，而非仅关注钻孔后的短期质量。今天，我们解析可穿戴领域 PCB 机械钻孔的质量检测指标、检测方法、可靠性测试项目，结合实际案例帮你建立完善的质量保障体系。?
一、质量检测核心指标与方法：从孔径到孔壁的 “全面把控”?
可穿戴领域 PCB 机械钻孔的质量检测需覆盖 “尺寸精度、孔壁质量、位置精度” 三大核心指标，检测精度需达微米级（0.001mm），远高于普通 PCB。?
1. 尺寸精度检测：孔径与孔深?
- 检测指标：?
- 孔径偏差：≤±0.005mm（如设计 0.12mm 孔径，实际需在 0.115-0.125mm 范围内）；?
- 孔深偏差：≤±0.01mm（如 0.2mm 厚 PI 基材，孔深需在 0.19-0.21mm，避免过深导致基材背面凸起，或过浅影响层间导通）。?
- 检测方法：?
- 选用 200 倍光学显微镜（精度 ±0.001mm），将 PCB 固定在载物台上，调整焦距至孔壁清晰，用显微镜自带的刻度标尺测量孔径（测量孔口上、下、左、右四点，取平均值）；?
- 孔深用激光测深仪（精度 ±0.002mm），激光束垂直照射孔底，通过反射时间计算孔深。某厂商用光学显微镜手动测量，误差达 0.003mm；改用激光测深仪后，误差降至 ±0.001mm。?
- 抽样标准：每批次 PCB 按 10% 比例抽样，每块 PCB 随机检测 10 个孔，合格率需≥99.5%，否则全检并返工。?
2. 孔壁质量检测：毛糙与分层?
- 检测指标：?
- 孔壁毛边长度：≤0.01mm（超过会划伤相邻线路或影响镀层）；?
- 孔壁分层：无明显层间分离（用强光照射无透光缝隙）；?
- 孔壁粗糙度：Ra≤0.5μm（粗糙度过高会导致镀层厚度不均）。?
- 检测方法：?
- 毛边与分层用 400 倍金相显微镜观察，将 PCB 制作成截面样本（厚度 0.05mm），放大后观察孔壁是否有毛边或分层缝隙；?
- 粗糙度用原子力显微镜（AFM，精度 ±0.01nm），扫描孔壁表面，生成三维形貌图，计算 Ra 值。某 PI 基材 PCB 钻孔后，金相显微镜观察毛边长度 0.012mm（超标准），优化工艺后降至 0.008mm；?
- 判定标准：毛边超标的孔需用 1000 目砂纸手工打磨（避免损伤基材），分层的孔直接报废。?
3. 位置精度检测：孔位偏差与间距?
- 检测指标：?
- 孔位偏差：≤±0.01mm（相对于设计坐标）；?
- 相邻孔间距偏差：≤±0.008mm（避免间距过小导致短路）。?
- 检测方法：?
- 用坐标测量仪（CMM，精度 ±0.002mm），通过接触式探针逐个测量孔的中心坐标，与设计坐标对比计算偏差；?
- 批量检测可用自动光学检测（AOI）设备（精度 ±0.005mm），通过图像识别快速定位孔位，效率比 CMM 高 10 倍。某厂商生产智能手环 PCB，用 AOI 检测孔位偏差，每块 PCB 检测时间从 CMM 的 5 分钟缩短至 30 秒，且准确率达 99.8%；?
- 纠正措施：孔位偏差超 ±0.01mm 时，需校准钻床 CCD 定位系统，并重钻偏差孔（仅适用于可修复的 PCB）。?

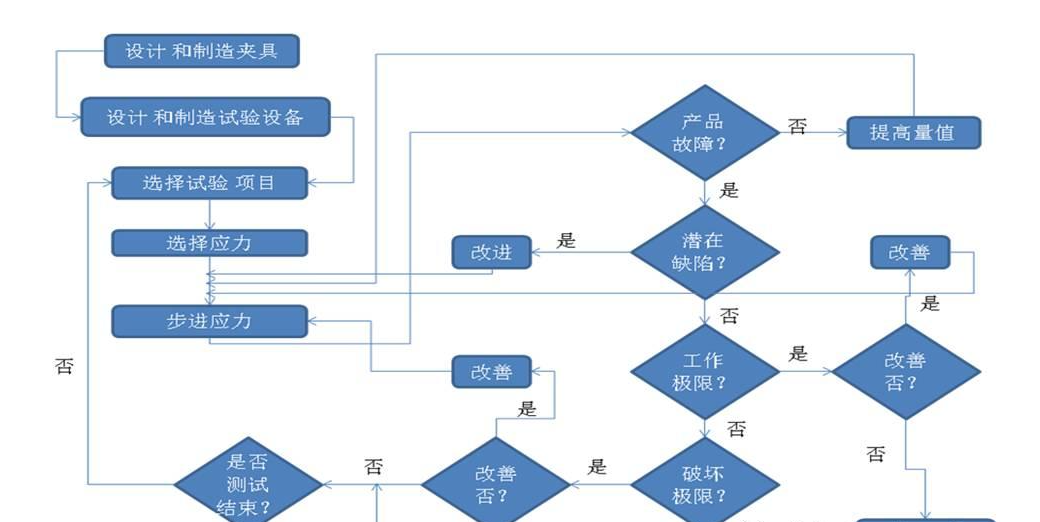

二、可靠性测试：模拟可穿戴设备的实际使用环境?
可穿戴领域 PCB 机械钻孔的可靠性测试需模拟 “弯曲、温变、振动” 三大实际使用场景，验证钻孔在长期使用中的稳定性，避免短期合格但长期失效。?
1. 弯曲可靠性测试：适配柔性设备的弯曲需求?
- 测试标准：参考 IPC-TM-650 2.4.31 标准，针对可穿戴柔性 PCB 定制参数：?
- 弯曲角度：180°（模拟智能手表表带弯曲）；?
- 弯曲半径：5mm（可穿戴设备的最小弯曲半径）；?
- 弯曲次数：1000 次（模拟设备 1 年的使用频率）；?
- 测试后要求：孔壁无开裂、导通电阻变化率≤10%（从初始≤50mΩ 升至≤55mΩ）。?
- 测试方法：?
- 将 PCB 固定在弯曲测试机的夹具上，设置弯曲参数，启动机器自动弯曲；?
- 每弯曲 200 次，用毫欧表测量钻孔的导通电阻，记录变化；?
- 测试结束后，用金相显微镜观察孔壁是否有开裂。某柔性 PI PCB 钻孔后，弯曲 1000 次，导通电阻从 45mΩ 升至 48mΩ（变化率 6.7%），孔壁无开裂，判定合格；?
- 失效判定：孔壁开裂或导通电阻变化率＞10%，即为失效，需优化钻孔工艺（如降低毛边、增强孔壁镀层）。?
2. 温变可靠性测试：适配环境温度波动?
- 测试标准：参考 IEC 60068-2-14 标准，模拟可穿戴设备的温变环境：?
- 温度范围：-40℃（低温环境）~85℃（高温环境）；?
- 循环次数：500 次（每次循环 120 分钟：低温 30min、升温 30min、高温 30min、降温 30min）；?
- 测试后要求：孔壁镀层无脱落、绝缘电阻≥10¹²Ω（相邻孔间）。?
- 测试方法：?
- 将 PCB 放入温变测试箱，设置循环参数；?
- 每 100 次循环，取出 PCB 在常温下放置 1 小时，用绝缘电阻仪测量相邻孔间的绝缘电阻；?
- 测试结束后，用附着力测试仪检测孔壁镀层的附着力（≥5N/cm）。某薄 FR-4 PCB 钻孔后，温变 500 次，绝缘电阻 10¹³Ω，镀层附着力 6N/cm，判定合格；?
- 失效判定：镀层脱落或绝缘电阻＜10¹²Ω，需优化镀层工艺或钻孔孔壁质量。?
3. 振动可靠性测试：适配日常携带振动?
- 测试标准：参考 IEC 60068-2-6 标准，模拟可穿戴设备的日常振动：?
- 振动频率：10-2000Hz（日常携带的振动频率范围）；?
- 加速度：5g（模拟跑步、跳跃时的振动）；?
- 测试时间：100 小时（模拟设备 6 个月的携带时间）；?
- 测试后要求：孔位无偏移（偏差≤±0.01mm）、导通电阻无突变。?
- 测试方法：?
- 将 PCB 固定在振动测试台的夹具上，连接毫欧表实时监测导通电阻；?
- 启动振动台，按设定参数测试；?
- 测试结束后，用坐标测量仪检测孔位偏差。某蓝牙耳机 PCB 钻孔后，振动测试 100 小时，导通电阻无突变，孔位偏差 ±0.007mm，判定合格；?
- 失效判定：孔位偏移超 ±0.01mm 或导通电阻突变（＞100mΩ），需优化基材固定或微钻刚性。?
?
可穿戴领域 PCB 机械钻孔的质量与可靠性需 “检测全覆盖、测试模拟实际”，通过精准检测与严苛测试，才能确保钻孔适配可穿戴设备的长期使用需求，避免因钻孔问题导致设备失效。
