PCB 制造中嵌入式组件的场景化应用：从消费电子到车载的精准适配

一、场景 1：消费电子（手机、智能手表）—— 极致小型化与低成本

1. 场景核心需求

• 空间需求：消费电子 PCB 面积小（手机 PCB 面积≤100cm²，智能手表≤20cm²），需通过嵌入式组件释放表面空间，实现 “相同面积集成更多功能” 或 “相同功能缩小面积”（目标缩小 15%-20%）；
• 成本需求：消费电子批量大（单款年产能≥100 万件），嵌入式组件与工艺成本需低（组件成本≤传统 SMT 的 1.2 倍，工艺成本增加≤5%）；
• 性能需求：以中低频信号为主（≤1GHz），组件参数稳定性要求适中（电阻阻值偏差≤±5%，电容容值偏差≤±10%），无需极端环境适应能力。

2. 嵌入式组件应用策略

（1）组件选型：低成本、小尺寸优先

• 被动组件为主：优先嵌入 0402、0201 封装的厚膜电阻（阻值 10Ω-100kΩ，成本 0.01-0.02 元 / 个）、MLCC 电容（容值 100pF-1μF，X7R 等级，成本 0.005-0.01 元 / 个），避免嵌入高成本主动组件；
• 成本控制：组件耐温等级满足层压需求即可（≥220℃），无需追求过高耐温（如 X8R 等级成本比 X7R 高 30%，消费电子无需使用）；某手机 PCB 嵌入 10 个 0402 X7R 电容，总成本增加 0.1 元 / 块，远低于使用 X8R 的 0.13 元 / 块。

（2）工艺适配：简化流程、提升效率

• 开槽工艺：采用紫外激光开槽机（速度≥10mm/s），批量开槽效率比数控雕刻机高 50%，适合消费电子量产；
• 层压参数：层压温度 180-190℃（低于车载级的 200-220℃），缩短保温时间至 30 分钟，提升产能；
• 导通方式：优先采用导线连接（预制铜箔线路），避免钻制盲孔（减少工序，降低成本）；某智能手表 PCB 用导线连接嵌入式电阻，工艺成本比盲孔导通降低 8%。

（3）案例：某手机射频 PCB 嵌入式组件应用

• 需求：射频 PCB 需集成 8 个电容、5 个电阻，传统 SMT 占用表面面积 0.6mm²，需缩小至 0.4mm² 以内；
• 选型：嵌入 0402 X7R 电容（100pF-1nF）、0402 厚膜电阻（1kΩ-10kΩ）；
• 工艺：激光开槽（槽体尺寸 0.42mm×0.22mm×0.2mm）、导线连接、185℃层压；
• 效果：表面面积占用降至 0.15mm²，PCB 整体尺寸缩小 18%，组件成本增加 0.08 元 / 块，量产良率达 99.2%，满足消费电子需求。

二、场景 2：工业控制（PLC、变频器）—— 高可靠性与抗恶劣环境

1. 场景核心需求

• 环境需求：工业车间温度 - 10-60℃、湿度 30%-85%、振动频率 500-1000Hz，嵌入式组件需耐温变、抗振动、防腐蚀；
• 可靠性需求：设备使用寿命 5-8 年，嵌入式组件参数漂移率≤10%（10000 小时），故障率≤0.1%；
• 功率需求：部分组件需承受中高功率（如变频器的采样电阻功率≤1W），需加强散热设计。

2. 嵌入式组件应用策略

（1）组件选型：高可靠、耐环境优先

• 耐温耐振组件：电阻选用金属膜电阻（耐温 - 55-150℃，温度系数≤±50ppm/℃），电容选用 X8R 等级 MLCC（-55-125℃容值变化≤±15%），电感选用屏蔽式叠层电感（抗振动等级 2000Hz）；某 PLC 的嵌入式采样电阻用金属膜类型，10000 小时参数漂移率仅 5%，远低于厚膜电阻的 15%；
• 功率组件降额：中高功率组件按 0.6 倍降额（如额定功率 1W 的电阻，实际使用≤0.6W），避免功率过载导致失效；
• 防腐蚀封装：组件选用密封封装（如金属外壳电阻、陶瓷密封电容），防止工业粉尘与腐蚀性气体渗入。

（2）工艺适配：强化防护、优化散热

• 基材选择：用高 Tg FR-4（Tg≥180℃，弯曲强度≥450MPa），增强抗温变与抗振动能力；
• 散热设计：中高功率组件周围布置 2oz 铜箔散热区域（面积≥组件面积 3 倍），钻制散热过孔（孔径 0.2mm，间距 1mm），提升散热效率；某变频器的嵌入式采样电阻（0.6W）通过散热设计，工作温度从 95℃降至 70℃；
• 防护涂层：PCB 表面涂覆聚氨酯 conformal 涂层（厚度 80μm，耐化学腐蚀），防止湿气与粉尘侵入。

（3）案例：某 PLC 嵌入式电阻应用

• 需求：PLC 的电流采样电路需嵌入 1 个 1W 采样电阻，耐受 - 10-60℃温变与 1000Hz 振动；
• 选型：金属膜采样电阻（1Ω，1W，耐温 - 55-150℃，温度系数 ±50ppm/℃）；
• 工艺：高 Tg FR-4 基材、2oz 铜箔散热区域、聚氨酯涂层、200℃层压；
• 效果：10000 小时测试后，电阻阻值漂移率 8%，振动测试无失效，满足工业控制可靠性要求。

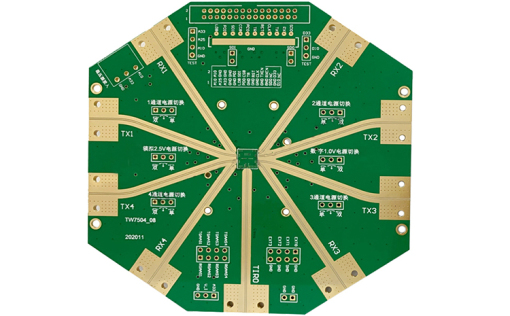

三、场景 3：车载电子（车载雷达、中控系统）—— 耐温变与长寿命

1. 场景核心需求

• 温变需求：汽车发动机舱温度 - 40-125℃、座舱 - 40-85℃，嵌入式组件耐温需≥150℃；
• 寿命需求：车载设备使用寿命 10 年 / 20 万公里，组件参数漂移率≤8%（20000 小时）；
• 安全需求：组件失效不得影响行车安全，需选用车规级组件（符合 AEC-Q200 标准）。

2. 嵌入式组件应用策略

（1）组件选型：车规级、高耐温优先

• 车规级组件：电阻选用 AEC-Q200 认证的厚膜电阻（耐温 - 55-150℃，湿度敏感性等级 MSL 1），电容选用车规级 MLCC（AEC-Q200，-55-125℃），电感选用车规级屏蔽电感；某车载雷达的嵌入式电容用车规级类型，20000 小时参数漂移率仅 6%，符合车规要求；
• 耐温强化：组件耐温等级需比实际工作温度高 30℃（如发动机舱工作温度 125℃，组件耐温≥155℃）；
• 抗振动设计：组件封装强度需满足 AEC-Q200 的振动测试要求（2000Hz，加速度 5g）。

（2）工艺适配：车规级工艺、严格测试

• 层压参数：层压温度 200-220℃（车规级基材耐温），保温时间 40-50 分钟，确保基材充分固化；
• 导通可靠性：采用盲孔导通（铜厚≥30μm），并做导通电阻长期监测（20000 小时≤50mΩ）；
• 测试验证：每批次 PCB 进行 AEC-Q104 温变测试（-40-125℃，1000 次循环）、振动测试（2000Hz，100 小时），合格率需 100%。

四、场景 4：医疗设备（心电监测仪、血糖仪）—— 低干扰与高稳定

1. 场景核心需求

• 低干扰需求：医疗设备需传输微弱信号（如心电信号微伏级），嵌入式组件需低电磁辐射、低寄生参数；
• 稳定性需求：参数漂移率≤5%（5000 小时），确保检测精度（如血糖仪误差≤±5%）；
• 消毒需求：需耐受 75% 乙醇、过氧化氢消毒，组件与基材需防腐蚀。

2. 嵌入式组件应用策略

• 组件选型：低噪声电阻（噪声电压≤10nV/√Hz）、低寄生电容（NP0 材质，寄生电感≤0.5nH），减少信号干扰；
• 工艺适配：PCB 表面涂覆耐消毒 conformal 涂层（如环氧改性丙烯酸树脂），组件嵌入后与外部隔离；
• 测试验证：进行电磁兼容（EMC）测试（辐射≤30dBμV/m）、消毒测试（1000 次消毒无腐蚀）。
