消费电子 SSD 存储 PCB：小型化与高速度如何平衡，满足轻薄设备需求？

    消费电子 SSD（固态硬盘）是笔记本、平板、游戏主机的 “存储核心”，需在极小空间（M.2 接口 SSD PCB 仅 22mm×80mm）内实现 NVMe 2.0 协议（传输速率达 8GB/s），同时满足设备轻薄化（PCB 厚度≤1.6mm）、低功耗（待机功耗≤5mW）、抗振动（10-200Hz 振幅 0.1mm）的需求。但普通 PCB 难以兼顾这些特性：一是小型化集成难，某笔记本厂商的 M.2 SSD 因 PCB 布局拥挤，被迫删减缓存芯片，连续读写速度从 5000MB/s 降至 3500MB/s；二是高速信号衰减，NVMe 2.0 信号在普通 FR-4 上传输 5cm，衰减超 2dB，导致数据传输中断；三是抗振动能力差，某游戏主机的 SSD 因 PCB 焊点疲劳，100 万次振动后存储模块脱落，数据丢失率达 8%。要解决这些问题，消费电子 SSD 存储 PCB 需从 “高密度集成、高速信号优化、抗振动设计” 三方面突破。



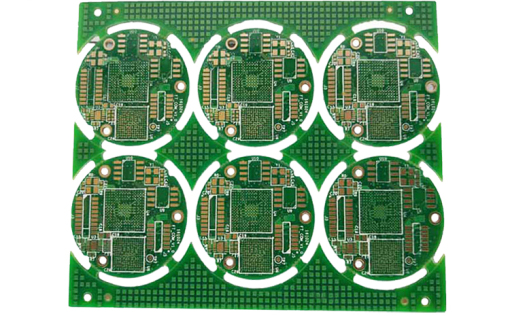

首先是高密度 HDI 工艺实现小型化。M.2 SSD 的狭小空间需采用 12 层 2 阶 HDI 工艺：一是 “盲埋孔微型化”，盲孔孔径缩小至 0.08mm（连接表层与内层），埋孔孔径 0.12mm（连接内层与内层），过孔占用面积减少 60%，在 22mm×80mm PCB 上可同时集成 NVMe 主控（如群联 PS5021-E21T）、NAND 闪存（如三星 K9F4G08U0E）、LPDDR4 缓存；二是 “元件微型化适配”，支持 01005（0.4mm×0.2mm）超小型阻容元件与 CSP 封装（Pitch 0.4mm）的芯片，焊盘采用 “无铅焊锡 + 助焊剂预置” 工艺，焊接良率≥99.8%；三是 “正反面立体布局”，将缓存芯片布置在 PCB 背面，通过盲孔实现正反面电路导通，进一步缩小横向空间。某笔记本厂商通过 HDI 工艺，SSD PCB 厚度控制在 1.2mm，连续读写速度恢复至 5000MB/s，适配 13.3 英寸轻薄本。





其次是NVMe 2.0 高速信号的低损耗传输。8GB/s 的传输速率对 PCB 基材要求严苛，需选用高频低损耗基材：罗杰斯 RO4350B（tanδ≤0.004@10GHz）或生益 S1141（tanδ≤0.008@10GHz），NVMe 信号传输 5cm 衰减率≤1.2dB，远优于普通 FR-4 的 2.5dB。同时，信号线路需采用 “差分对精准布线”：NVMe 差分对设计为线宽 0.2mm、线距 0.15mm，阻抗控制在 100Ω±3%，布线时避免 90° 弯折（采用 135° 圆弧过渡，半径≥0.5mm），减少信号反射。某测试显示，优化后的 SSD，NVMe 2.0 信号误码率从 10^-6 降至 10^-12，数据传输中断率从 5% 降至 0.1%。





最后是抗振动的结构强化。消费电子常面临跌落、振动（如笔记本携带时的晃动），需从焊点与基材两方面强化：一是 “抗疲劳焊点工艺”，主控与闪存芯片的焊盘设计为 “泪滴形”（半径≥0.3mm），采用 Sn96.5Ag3.0Cu0.5 无铅焊锡（延伸率≥15%），100 万次振动（200Hz，0.1mm 振幅）后焊点断裂率≤2%；二是 “柔性基材局部集成”，在 PCB 与接口连接的边缘区域，采用 PI 柔性基材（厚度 25μm，耐弯折次数≥2000 次），吸收振动冲击，避免刚性断裂；三是 “边缘补强”，PCB 四角粘贴 0.1mm 厚的环氧树脂补强片，覆盖边缘线路，防止跌落时基材开裂。某游戏主机通过结构优化，SSD 模块脱落率从 8% 降至 0.3%，数据安全性显著提升。





针对消费电子 SSD 存储 PCB 的 “小型化、高速度、抗振动” 需求，捷配推出消费级解决方案：小型化采用 12 层 2 阶 HDI（盲孔 0.08mm）+01005 元件，PCB 最小尺寸 22mm×42mm（M.2 2242 规格）；高速传输用罗杰斯 RO4350B / 生益 S1141 基材，5cm 衰减≤1.2dB；抗振动采用泪滴形焊盘 + PI 柔性边缘 + 环氧树脂补强，100 万次振动无故障。同时，捷配的 SSD PCB 通过 NVMe 协议兼容性测试、IEC 60068-2-6 振动测试，适配笔记本、平板、游戏主机。此外，捷配支持 1-6 层 SSD PCB 免费打样，24 小时交付样品，批量订单可提供集成密度与信号测试报告，助力消费电子厂商研发轻薄、高速、耐用的 SSD 产品，提升用户存储体验。
