PCB 走线宽度的场景化应用解析
来源：捷配
时间: 2025/09/24 10:18:51
阅读: 118
标签：
PCB 走线宽度的场景化

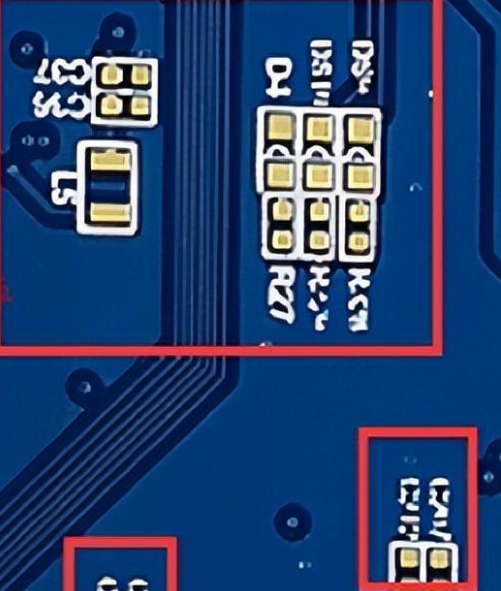

PCB 走线宽度的设计需 “场景化定制”—— 消费电子追求 “窄线宽 + 高密度”（如手机 0.1mm 线宽），工业控制强调 “宽线宽 + 大载流”（如变频器 2mm 线宽），汽车电子要求 “耐温宽 + 稳定性”（如发动机舱 0.8mm 线宽），医疗设备注重 “低噪声 + 精准阻抗”（如心电监测仪 0.15mm 线宽）。若忽视场景特性盲目设计，会导致性能过剩（浪费成本）或不足（引发故障）。今天，我们针对四大典型场景，解析 PCB 走线宽度的应用要点、设计策略与实际案例，帮你掌握场景化适配方法。
?
一、场景 1：消费电子（手机、智能手环）—— 窄线宽 + 高密度?
1. 场景核心需求?
- 空间限制：PCB 面积小（手机≤8cm²，手环≤3cm²），需最小化走线宽度，适配 0402、0201 超小元件（引脚间距 0.15-0.2mm）；?
- 信号特性：以高频小信号为主（如 5G 射频、WiFi 6、DDR 内存），需控制特性阻抗（50Ω/100Ω），线宽精度要求 ±0.01mm；?
- 电流需求：电流小（多数信号≤100mA，电源≤2A），无需宽线宽，但需保证供电稳定。?
2. 走线宽度设计策略?
（1）小信号窄线宽设计?
- 低频控制信号（I2C、SPI、GPIO）：电流≤100mA，采用 0.1-0.12mm 宽度（1oz 铜厚），间距≥0.1mm，例如手机的温湿度传感器 I2C 走线用 0.11mm 宽度，间距 0.11mm，适配 0402 封装；?
- 高频信号（5G 射频、WiFi 6）：特性阻抗 50Ω，1oz 铜厚、介电常数 4.5、与地平面间距 0.1mm 时，线宽约 0.2mm，需保持宽度一致，避免突变；?
- 差分信号（USB 3.2、DDR5）：差分阻抗 100Ω（USB）/85Ω（DDR），1oz 铜厚时，USB 3.2 差分线单根宽度 0.15mm、间距 0.2mm，DDR5 单根宽度 0.18mm、间距 0.22mm。?
（2）电源线路适配设计?
- 主电源（如电池 3.8V，电流≤2A）：1oz 铜厚，线宽 0.4-0.5mm，例如手机电池接口到主板的走线用 0.45mm 宽度，载流 2A 时温度≤60℃；?
- 辅助电源（如 3.3V，电流≤500mA）：线宽 0.2-0.3mm，例如主板到射频模块的 3.3V 走线用 0.25mm 宽度，满足载流且节省空间。?
3. 应用案例?
某 5G 手机 PCB 走线宽度设计：?
- 信号线路：I2C 0.11mm、GPIO 0.1mm、5G 射频 0.2mm、USB 3.2 差分线 0.15mm（间距 0.2mm）；?
- 电源线路：电池主电源 0.45mm、3.3V 辅助电源 0.25mm、1.8V 内存电源 0.3mm；?
- 效果：在 6cm×10cm 的 PCB 上实现 300 个元件布局，5G 信号传输速率 1.2Gbps，电源线路温度≤55℃，满足消费电子需求。?
二、场景 2：工业控制（PLC、变频器）—— 宽线宽 + 大载流?
1. 场景核心需求?
- 电流需求：大电流线路多（如变频器输出 10-50A，PLC 电源 5-10A），需宽线宽保证载流，避免过热；?
- 环境温度：工业车间温度高（-10-60℃），线宽需考虑温度降额（载流能力随温度升高下降）；?
- 可靠性：使用寿命要求长（5-8 年），线宽需预留足够余量，应对铜箔老化。?
2. 走线宽度设计策略?
（1）大电流线路宽线宽设计?
- 变频器输出（10-50A）：2oz 铜厚，10A 线宽 2mm、20A 线宽 3.5mm、50A 线宽 8mm，且需设计为 “铜皮区域”（宽度≥5mm），增强散热；?
- PLC 电源（5-10A）：2oz 铜厚，5A 线宽 1mm、10A 线宽 2mm，预留 20% 余量（如 10A 设计为 2.4mm）；?
- 电机驱动线路（3-8A）：2oz 铜厚，3A 线宽 0.8mm、8A 线宽 1.8mm，下方添加散热过孔（间距 2mm），温度控制在 70℃以内。?
（2）温度降额适配?
- 60℃环境下，线宽需比 25℃时增加 30%，例如 25℃时 10A 用 2mm 线宽，60℃时需用 2.6mm；?
- 高温度波动场景（如冶金车间 - 10-80℃），采用 3oz 铜厚，线宽比 2oz 时减少 15%（如 2oz 10A 用 2mm，3oz 用 1.7mm），兼顾载流与空间。?
3. 应用案例?
某工业变频器 PCB 走线宽度设计：?
- 输出线路（20A，2oz 铜厚，60℃环境）：线宽 3.5mm（25℃时 20A 需 2.7mm，降额后 3.5mm），设计为铜皮区域（宽度 4mm），添加 8 个散热过孔；?
- 电源线路（10A，2oz 铜厚）：线宽 2.4mm（预留 20%），温度稳定在 65℃；?
- 控制信号（0.5A，1oz 铜厚）：线宽 0.3mm，间距 0.3mm；?
- 效果：变频器连续运行 1 年无故障，输出线路温度≤70℃，满足工业控制可靠性要求。?
三、场景 3：汽车电子（发动机舱、中控系统）—— 耐温宽 + 稳定性?
1. 场景核心需求?
- 耐温要求：发动机舱温度高（-40-125℃），线宽需适应宽温范围，载流能力波动小；?
- 振动环境：汽车行驶中振动（10-2000Hz，加速度 5g），线宽需配合铜厚增强机械强度，避免断裂；?
- 安全标准：需符合 AEC-Q200 车规标准，线宽设计需通过温度循环、振动测试。?
2. 走线宽度设计策略?
（1）宽温线宽设计?
- 发动机舱线路（电流 3-15A）：2-3oz 铜厚，3A 线宽 0.8mm（2oz）、15A 线宽 4mm（3oz），125℃环境下载流能力比 25℃下降 35%，需提前加宽；?
- 中控系统线路（电流 1-5A）：2oz 铜厚，1A 线宽 0.3mm、5A 线宽 1.2mm，-40℃低温下需保证铜箔柔韧性，线宽不宜过窄（≥0.2mm）。?
（2）振动适配设计?
- 关键线路（如安全气囊控制）：线宽≥0.3mm（2oz 铜厚），避免过窄导致振动断裂；?
- 走线方向：沿 PCB 刚性较强的边缘布局，线宽变化处采用渐变过渡（长度≥10mm），增强抗振动能力。?
3. 应用案例?
某汽车发动机舱 PCB 走线宽度设计：?
- 传感器线路（3A，2oz 铜厚）：线宽 0.8mm，125℃环境下载流 2A（满足需求），温度≤85℃；?
- 电源线路（10A，3oz 铜厚）：线宽 3mm，振动测试（10-2000Hz，5g）后无断裂；?
- 效果：通过 AEC-Q200 温度循环（-40-125℃，1000 次）测试，线路性能无衰减。?
四、场景 4：医疗设备（心电监测仪、血糖仪）—— 低噪声 + 精准阻抗?
1. 场景核心需求?
- 低噪声：传输微弱生物信号（如心电信号 0.1-5mV），线宽需配合屏蔽设计，减少噪声干扰；?
- 阻抗精准：医疗设备信号多为低频小信号，阻抗需稳定（偏差≤5%），避免信号失真；?
- 安全要求：需符合 IEC 60601 标准，线宽需保证绝缘性能，避免漏电。?
2. 走线宽度设计策略?
（1）低噪声线宽设计?
- 生物信号线路（电流≤10mA）：1oz 铜厚，线宽 0.15-0.2mm，间距≥0.2mm，配合接地铜箔屏蔽，噪声≤10μV；?
- 电源线路（1-3A）：线宽 0.5-1mm，与信号线路间距≥2mm，避免电源噪声耦合。?
（2）阻抗稳定设计?
- 信号线路阻抗：低频生物信号阻抗控制在 1kΩ±5%，线宽通过仿真匹配（如 0.15mm 宽度对应 1kΩ）；?
- 避免宽度突变：信号线路全程宽度一致，过孔直径与线宽匹配（如 0.15mm 线宽用 0.2mm 过孔）。?
3. 应用案例?
某心电监测仪 PCB 走线宽度设计：?
- 心电信号线路：0.15mm 宽度（1oz），间距 0.2mm，配合接地屏蔽，噪声 8μV，信号失真≤1%；?
- 电源线路（1A）：0.5mm 宽度，与信号线路间距 2.5mm；?
- 效果：心电监测误差≤0.5%，符合医疗设备精度要求。?
PCB 走线宽度的场景化应用需 “按需定制”，结合场景的电流、温度、空间、可靠性需求，选择合适的宽度与铜厚，才能实现性能达标、成本最优的设计目标。
