智能家居中控屏 PCB-平衡触控响应、屏显驱动与低功耗

    智能家居中控屏是家庭场景的 “交互核心”，既要实现 10 点触控（响应延迟≤50ms）、4K 屏显驱动（刷新率 60Hz），又要支持 7×24 小时待机（功耗≤1W），同时兼容 Wi-Fi 6、蓝牙 Mesh 等多协议联动（如控制灯光、窗帘、空调）。但普通 PCB 设计常让中控屏陷入 “体验困境”：某品牌中控屏因触控线路与屏显驱动线路串扰，触控延迟从 40ms 增至 120ms，用户滑动操作出现 “卡顿”；某型号中控屏因 4K 驱动芯片散热不足（PCB 热点温度超 80℃），长时间使用后屏幕出现 “频闪”；某家庭的中控屏因待机功耗过高（3W），每月额外增加 1.5 度电费，违背智能家居 “节能” 初衷。要打造流畅且节能的交互体验，智能家居中控屏 PCB 需从 “触控 - 屏显信号隔离、高集成散热、超低待机功耗” 三方面突破。



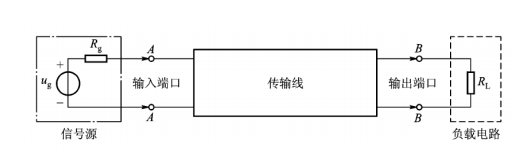

首先是触控与屏显信号的抗干扰设计。触控信号（电容式，频率 100kHz-1MHz）与屏显驱动信号（LVDS，速率 4Gbps）频率差异大，混合布局易串扰：一是 “分区隔离布局”，将 PCB 划分为 “触控信号区”（靠近屏幕触控接口）、“屏显驱动区”（靠近 LVDS 接口）、“无线通信区”（靠近天线），区域间用 “接地隔离带”（宽度≥2mm，厚度 1oz 铜箔）分隔，触控区与屏显区间距≥5mm，避免信号耦合；二是 “触控信号滤波”，在触控芯片（如敦泰 FT6336）供电端并联 10μF 钽电容 + 0.1μF MLCC 电容，串联磁珠（阻抗 600Ω@100MHz），将触控信号噪声从 50mV 降至 10mV 以下，延迟控制在 45ms 以内；三是 “LVDS 阻抗匹配”，屏显驱动线路设计为线宽 0.2mm、线距 0.15mm 的差分对，阻抗严格控制在 100Ω±3%，布线长度差≤0.5mm，避免信号反射导致的 “频闪”。某品牌中控屏通过优化，触控延迟恢复至 35ms，屏显无频闪，用户交互流畅度提升 60%。





其次是高集成场景的散热优化。中控屏 PCB 需集成触控芯片、屏显驱动芯片（如瑞萨 R9A07G043）、无线模块、电源管理芯片，元件密集导致散热压力大：一是 “高导热基材选用”，屏显驱动区采用铝基 PCB（导热系数 2W/m?K，是普通 FR-4 的 5 倍），将驱动芯片热量快速传导至 PCB 背面的散热贴（导热系数≥3W/m?K），热点温度从 80℃降至 65℃；二是 “铜箔散热网络”，在芯片周边设计 1oz 厚的铜箔散热网格（网格间距 1mm），增大散热面积，散热效率提升 40%；三是 “无风扇被动散热”，通过优化 PCB 布局，将高功耗元件（屏显驱动芯片，功耗 2W）分散布置，避免局部热量堆积，无需风扇即可实现稳定散热。某型号中控屏通过散热优化，连续工作 8 小时无 “频闪”，使用寿命延长至 5 年以上。





最后是超低待机功耗的电路设计。7×24 小时待机需将功耗控制在 1W 以内：一是 “低功耗元件选型”，MCU 选用 STM32L4 系列（静态电流 0.5μA），电源管理芯片用 TI TPS62740（效率≥90%，静态电流 1μA），无线模块用高通 QCA6391（Wi-Fi 6 休眠电流≤50μA）；二是 “待机模式优化”，中控屏闲置 10 分钟后自动关闭屏显（仅保留无线通信），功耗从 5W 降至 0.8W；闲置 1 小时后进入深度休眠（仅 MCU 与蓝牙待机），功耗降至 0.3W；三是 “电源路径管理”，设计 “市电 - 电池” 双供电切换，停电时自动切换至内置锂电池（容量 5000mAh），续航可达 8 小时，避免断电导致的联动失效。某家庭中控屏通过功耗优化，月均电费减少 1.2 度，实现 “节能 + 可靠” 双重目标。
