多层 PCB 层压工艺是高密度 PCB 制造的 “核心枢纽”

来源：捷配时间: 2025/09/26 10:13:09 阅读: 145 标签：多层 PCB 层压工艺

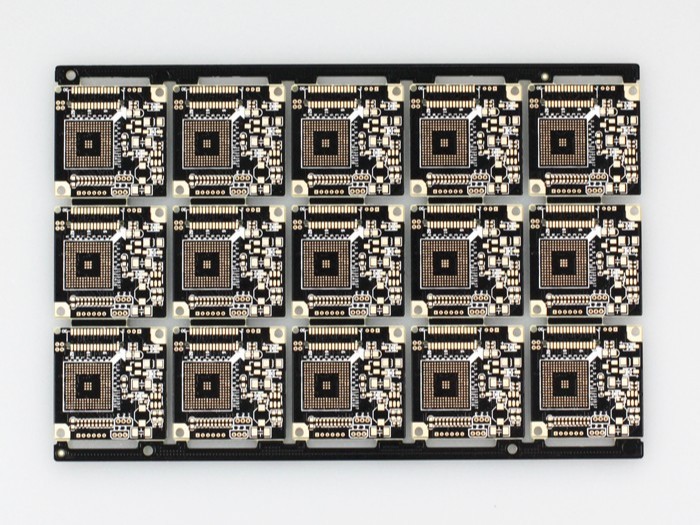

在多层 PCB（≥4 层）制造中，层压工艺是实现 “芯板、粘结片、铜箔” 一体化的核心环节 —— 通过精准控制温度、压力与时间，使粘结片（预浸料）中的树脂熔融、流动并固化，形成层间紧密结合的整体结构。与普通双层 PCB 层压相比，多层 PCB 层压因层数多（可达 24 层以上）、结构复杂（含盲孔、埋孔），对层间对齐精度、树脂填充效果、厚度均匀性要求更高，工艺优化不当易导致分层、气泡、板弯等缺陷（缺陷率超 5% 时，批量报废损失可达数十万元）。若对多层 PCB 层压的基础逻辑认知不足，易出现 “过度加压导致芯板变形” 或 “温度不足导致粘结不牢” 等问题。今天，我们从基础入手，解析多层 PCB 层压的定义、结构组成、工作原理及核心价值，帮你建立系统认知。

首先，明确多层 PCB 层压的核心定义：指将 “多层芯板（已蚀刻线路）、粘结片（含树脂与玻璃布）、外层铜箔” 按设计顺序叠合，在高温（170-190℃）、高压（25-40kg/cm²）条件下，使粘结片树脂熔融流动，填充芯板间隙与线路凹陷，随后固化形成绝缘层，同时实现层间电气绝缘与机械连接的工艺。其核心目标是满足 “层间结合强度≥1.5N/mm（IPC 标准）、厚度偏差≤±5%、对齐精度≤±0.1mm”，为后续钻孔、电镀等工序奠定基础。

多层 PCB 层压的结构组成决定工艺复杂性，典型 4 层 PCB 的层压结构从下到上为：?

外层铜箔：厚度 1oz（35μm）或 0.5oz（17.5μm），作为外层线路载体，铜箔粗糙度（Ra≤0.5μm）影响与粘结片的结合力；?

粘结片（预浸料）：核心粘结层，由环氧树脂（树脂含量 50%-70%）与 E 玻璃布（增强骨架）复合而成，厚度 0.1-0.2mm，流动度（100-200mm，170℃/10kg 压力下）决定树脂填充能力；?

内层芯板：2 层已蚀刻线路的 FR-4 基板（厚度 0.4-0.8mm），线路间距≤0.1mm 时需选用低流动度粘结片（≤150mm），避免树脂覆盖线路；?

另一层粘结片与外层铜箔：与下层对称，确保 PCB 整体厚度均匀（如 1.6mm 厚 4 层 PCB，芯板 0.4mm×2 + 粘结片 0.2mm×2 + 铜箔 0.035mm×2=1.67mm，固化后压缩至 1.6mm）。?

多层 PCB 层压的工作原理可拆解为四个关键阶段，每个阶段的工艺控制直接影响层压质量：?

1. 预热阶段（室温→120-140℃，升温速率 1-2℃/min）?

核心作用：逐步加热叠合体，使粘结片树脂软化，释放挥发分（如水分、低分子化合物），避免后续高温阶段挥发分沸腾形成气泡；?

关键控制：升温速率过快（＞3℃/min）会导致挥发分快速逸出，形成针孔；过慢（＜0.5℃/min）则延长生产周期，降低效率。?

2. 加压升温阶段（140℃→170-190℃，压力 25-40kg/cm²）?

核心作用：树脂达到熔融状态（粘度降至 500-1000cP），在压力作用下流动，填充芯板线路间隙（≤0.05mm）与叠合间隙；?

关键控制：压力需与树脂流动度匹配 —— 高流动度粘结片（＞180mm）用低压力（25-30kg/cm²），避免树脂过量溢出；低流动度粘结片（＜150mm）用高压力（35-40kg/cm²），确保填充充分。?

3. 固化阶段（170-190℃保温 60-90min）?

核心作用：树脂发生交联反应，从液态转为固态，形成具有一定强度的绝缘层，层间结合力逐步提升至≥1.5N/mm；?

关键控制：保温时间不足（＜60min）会导致树脂固化不完全，层间结合力下降（＜1.0N/mm）；过长（＞120min）则树脂脆化，抗冲击性能降低。?

4. 冷却阶段（190℃→室温，降温速率 1-2℃/min）?

核心作用：使固化后的 PCB 缓慢冷却，避免因温差过大（＞50℃/min）导致内应力集中，引发板弯板翘（翘曲度≤0.75% 为合格）；?

关键控制：冷却速率过快（＞3℃/min）会导致 PCB 翘曲度超 1%，需通过冷却水路或风冷系统精准控制。?

与双层 PCB 层压相比，多层 PCB 层压的核心差异体现在三个维度，决定其工艺优化的复杂性：?

层数与对齐精度：双层 PCB 仅需 2 层对齐，精度要求≤±0.2mm；多层 PCB（如 8 层）需 8 层芯板 / 粘结片对齐，精度要求≤±0.1mm，需专用定位销（精度 ±0.01mm）与叠合工装；?

树脂填充需求：双层 PCB 线路简单，间隙大（≥0.2mm），普通粘结片即可填充；多层 PCB 高密度线路（间隙≤0.1mm）需精准控制流动度，避免树脂不足（填充不充分）或过量（覆盖线路）；?

内应力控制：多层 PCB 层间材料差异（如芯板与粘结片热膨胀系数 CTE 差异）更显著，冷却阶段易产生内应力，需更精细的降温速率控制（≤1.5℃/min）。?

多层 PCB 层压工艺优化的核心价值，贯穿 PCB 制造 “质量 - 效率 - 成本” 全流程：?

1. 保障层间可靠性，降低报废风险?

通过优化压力与温度，使层间结合力稳定在 1.8-2.2N/mm（超 IPC 标准 20%），分层率从 5% 降至 0.5% 以下。例如，某服务器 8 层 PCB 原工艺分层率 6%，优化加压阶段压力至 35kg/cm²、保温时间至 80min 后，分层率降至 0.3%，月减少报废损失 20 万元。?

2. 提升尺寸精度，适配高密度设计?

优化对齐精度与冷却速率，使 PCB 厚度偏差从 ±8% 降至 ±3%，翘曲度从 1.2% 降至 0.5%，满足 BGA（球距 0.4mm）等高密度元件的焊接需求。例如，某手机 6 层 PCB 优化后，厚度偏差控制在 ±2%，BGA 焊接良率从 92% 提升至 99%。?

3. 缩短生产周期，提升效率?

通过优化升温速率（从 1℃/min 提升至 1.5℃/min）与保温时间（从 90min 缩短至 70min），单批次层压时间从 4 小时缩短至 3 小时，日产能提升 25%（从 800 片 / 日增至 1000 片 / 日）。?

多层 PCB 层压工艺是高密度 PCB 制造的 “核心枢纽”，其基础原理、结构差异与核心价值是后续参数优化与缺陷解决的前提，需深入理解以确保工艺落地效果。
