户外光伏逆变器热管理 PCB：如何保障功率器件散热与长期耐用？

    户外光伏逆变器是光伏电站的 “能量转换核心”，需将太阳能电池板的直流电转换为交流电（并网标准 220V/380V），其热管理 PCB 需在 - 30℃~60℃宽温、90% RH 高湿、粉尘风沙环境下，为 IGBT、整流桥等功率器件（总功耗 500W）散热，并实现温度保护（超温时自动降额）。普通 PCB 若用于该场景，易出现多类故障：某光伏电站的逆变器，因 PCB 在 - 25℃低温下脆化开裂，冬季启动失败率达 20%；某沿海电站的逆变器，因高湿导致 PCB 线路腐蚀，IGBT 驱动信号失真，功率转换效率从 96% 降至 90%；某荒漠电站的逆变器，因粉尘覆盖 PCB 散热通道，IGBT 温度超 130℃，频繁触发过热保护，发电量损失超 8%。要适配户外光伏场景，热管理 PCB 需从 “宽温耐候、高湿防腐、高效散热” 三方面设计。



    首先是宽温耐候的基材与结构。-30℃~60℃的温度波动对 PCB 性能要求严苛：一是 “改性耐温基材”，选用生益 S1141 FR-4（Tg≥170℃，CTE≤13ppm/℃），5000 次宽温循环（-30℃~60℃）后，基材无开裂，介电常数波动≤3%；柔性连接区域用 PI 基材（杜邦 Kapton® HN，厚度 25μm，耐弯折≥2000 次 @半径 1mm），避免低温脆化；二是 “低温启动优化”，在 PCB 电源线路串联负温度系数（NTC）热敏电阻（如 EPCOS B57863S0103F040），-30℃时电阻值增大，限制启动电流，避免元件冲击损坏，启动失败率从 20% 降至 0.5%；三是 “高温老化防护”，PCB 表面涂覆耐高温硅酮涂层（耐温≥150℃），60℃环境下老化 1000 小时，阻焊层无脱落，线路绝缘性能无下降。某光伏电站通过宽温优化，逆变器冬季启动成功率达 99.5%，全年运行稳定。



    其次是高湿防腐的工艺处理。沿海、多雨地区的高湿环境会导致 PCB 线路腐蚀：一是 “全表面防腐”，焊盘采用 “沉金 + 化学镍 + 钝化” 复合工艺，镍层厚度≥5μm（阻挡铜箔氧化），金层厚度≥1.5μm（降低接触电阻），钝化层形成纳米防护膜，90% RH 环境下放置 2 年，焊盘腐蚀率≤0.1%；二是 “防潮密封”，PCB 核心区域（IGBT 驱动 + 温度采样模块）采用环氧灌封胶（汉高 Henkel Loctite EA 9466）灌封，灌封厚度≥3mm，防潮等级达 IP65，避免潮气侵入；三是 “排水设计”，逆变器外壳设计倾斜排水孔，PCB 安装时保留 5° 倾斜角，防止冷凝水在 PCB 表面堆积。某沿海电站通过防腐优化，逆变器功率转换效率恢复至 96%，无线路腐蚀现象。





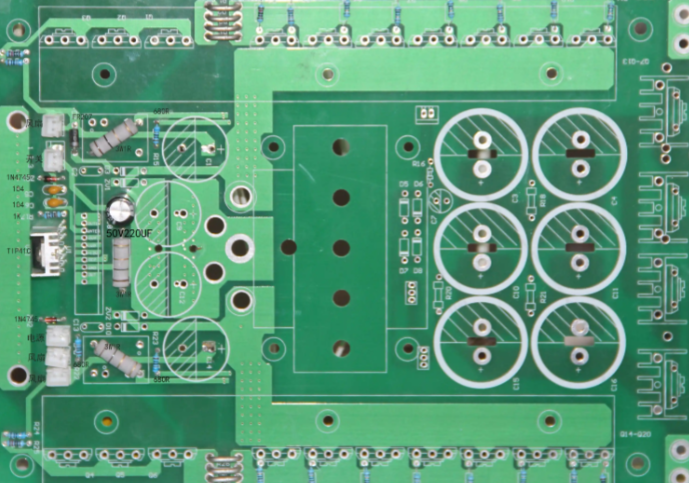

    最后是高效散热的功率器件保护。500W 功耗的功率器件需快速散热：一是 “3oz 加厚铜箔散热线路”，IGBT 驱动回路采用 3oz（105μm）铜箔，线宽≥10mm（50A 电流），电流密度控制在 8A/mm² 以内，线路温度可降至 80℃以下；二是 “散热过孔与均热板”，在 IGBT 下方布置孔径 0.4mm、间距 1mm 的散热过孔阵列（过孔内壁镀铜 30μm），将热量传导至 PCB 背面的铜制均热板（导热系数≥400W/m?K），均热板再通过热管连接至逆变器外壳散热鳍片，IGBT 温度从 130℃降至 85℃；三是 “粉尘防护”，逆变器进风口安装 HEPA 级防尘滤网（过滤精度 0.3μm），减少粉尘覆盖散热通道，散热效率保持率≥90%。某荒漠电站通过散热优化，逆变器过热保护触发率从 15% 降至 0.8%，发电量损失减少 7%。





    针对户外光伏逆变器热管理 PCB 的 “宽温、防腐、散热” 需求，捷配推出户外专用解决方案：宽温用生益 S1141/PI 基材 + NTC 热敏电阻，-30℃~60℃稳定运行；防腐含沉金钝化焊盘 + 环氧灌封（IP65），2 年无腐蚀；散热支持 3oz 铜箔 + 散热过孔 + 均热板，IGBT 温度≤85℃。同时，捷配的 PCB 通过 IEC 60068-2-3 宽温测试、IP65 防水测试，适配各类户外光伏电站。此外，捷配支持 1-6 层光伏逆变器 PCB 免费打样，48 小时交付样品，批量订单可提供宽温与散热测试报告，助力光伏设备厂商研发高可靠的逆变器产品。
