新能源汽车驱动电机 PCB保障 IGBT 稳定运行

    新能源汽车驱动电机（纯电 / 混动车型）的驱动器需在 - 40℃~150℃车规宽温、20-200Hz 振动（振幅 0.5mm）、高功率密度（≥3kW/L）环境下，为 IGBT（功率损耗达 500W）提供稳定支撑。普通 PCB 难以满足车规要求：某车企的驱动电机 PCB，因基材在 150℃高温下软化（普通 FR-4 Tg≈130℃），IGBT 散热通道失效，温度超 170℃，频繁触发过热保护；某 SUV 的驱动器因振动导致 PCB 焊点脱落，电机扭矩输出波动 ±10%，加速时出现 “顿挫”；某混动车型因 PCB 功率密度不足（仅 2kW/L），驱动器体积过大，无法适配底盘安装空间。要适配新能源汽车需求，驱动电机 PCB 需从 “车规耐温、抗振动、高功率密度” 三方面突破。



首先是车规级宽温耐候设计。-40℃~150℃的温度波动对 PCB 稳定性要求极致：一是 “车规基材选型”，选用生益 S1000-2V（AEC-Q200 认证，Tg≥170℃，耐温 - 40℃~150℃），5000 次宽温循环后，介电常数波动≤2%，层间剥离强度下降≤5%；二是 “耐高温阻焊与焊盘”，阻焊油墨用太阳油墨 PSR-4000-V（耐温≥180℃），焊盘采用 “沉金 + 化学镍” 工艺（镍层 5μm，金层 1.5μm），150℃烘烤 1000 小时，焊盘氧化率≤0.3%；三是 “低温防脆化”，PCB 边缘采用 “弧形过渡”（半径≥2mm），柔性连接区域用 PI 基材（杜邦 Kapton® HN，耐弯折≥2000 次 @-40℃），避免低温脆化开裂。某车企通过耐温优化，IGBT 温度稳定在 120℃，过热保护触发率从 18% 降至 0.5%。





其次是抗振动的结构强化。车辆行驶中的颠簸会导致 PCB 焊点与基材损伤：一是 “抗疲劳焊点工艺”，IGBT、整流桥等核心元件的焊盘设计为 “圆形焊盘”（直径≥1mm），采用 Sn96.5Ag3.0Cu0.5 无铅焊锡（AEC-Q200 认证，延伸率≥15%），200 万次振动（200Hz，0.5mm 振幅）后焊点断裂率≤2%；二是 “PCB 刚性补强”，在 PCB 背面粘贴 0.2mm 厚的不锈钢补强板（覆盖 IGBT 区域），抗弯曲强度从 150MPa 提升至 300MPa；三是 “接口加固”，高压连接器采用 “锁扣式” 封装（符合 ISO 16750-3 标准），焊接后用环氧树脂填充间隙，振动后接口松动率≤0.1%。某 SUV 通过强化优化，电机扭矩波动从 ±10% 降至 ±1%，加速无顿挫。





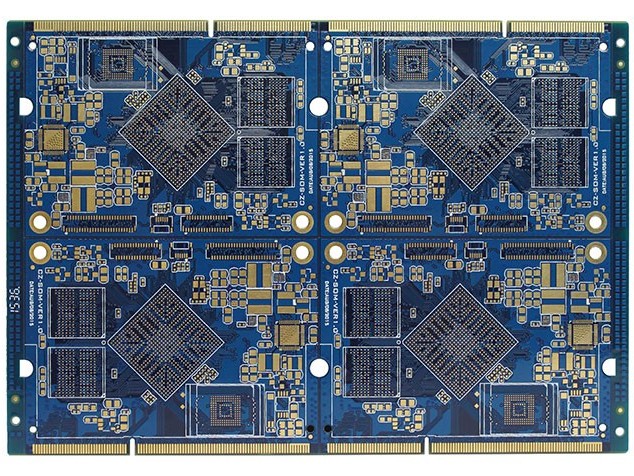

最后是高功率密度的布局优化。驱动器需在有限空间内集成高功率元件：一是 “多层 PCB 与 HDI 工艺”，采用 8 层 PCB（厚度 2.0mm）+2 阶 HDI（盲孔 0.1mm，埋孔 0.15mm），元件布局密度提升 40%，功率密度达 3.5kW/L；二是 “正反面立体布局”，将 IGBT、整流桥布置在正面（靠近散热片），电容、电阻等元件布置在背面，通过埋孔实现互联，平面空间利用率提升至 90%；三是 “散热通道优化”，IGBT 下方设计 “铜柱导热”（直径 3mm，高度 5mm），直接与车身散热鳍片贴合，热阻从 0.5℃/W 降至 0.2℃/W。某混动车型通过布局优化，驱动器体积缩小 25%，成功适配底盘空间。





针对新能源汽车驱动电机的需求，捷配推出车规级 PCB 解决方案：耐温用生益 S1000-2V 基材 + PI 柔性区，-40℃~150℃稳定运行；抗振动含圆形焊盘 + 不锈钢补强 + 锁扣接口，200 万次振动无故障；高功率密度采用 8 层 HDI + 铜柱导热，功率密度≥3.5kW/L。同时，捷配的 PCB 通过 IATF16949 车规认证、ISO 16750-3 高温振动测试，适配纯电 / 混动车型。此外，捷配支持 1-8 层车规驱动 PCB 免费打样，48 小时交付样品，批量订单可提供车规认证与功率密度测试报告，助力车企研发高可靠的驱动电机系统。
