PCB 组装基础认知：定义、流程与核心价值
来源：捷配
时间: 2025/09/28 09:21:54
阅读: 242
标签：
PCB 组装

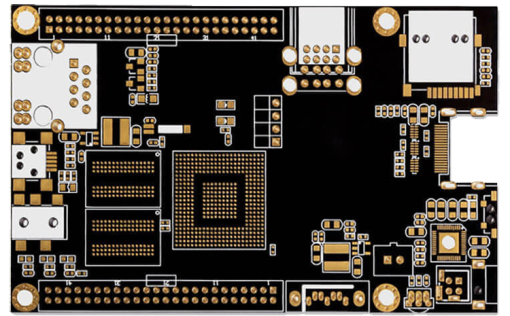

在电子设备制造中，PCB 组装是将 “裸 PCB 板” 转化为 “功能性电子组件” 的关键环节 —— 通过将电阻、电容、芯片等元件精准安装并焊接到 PCB 焊盘上，实现电气连接与功能集成。与 PCB 制造（侧重板材加工、线路蚀刻）不同，PCB 组装聚焦 “元件集成”，直接决定设备的性能、可靠性与量产效率。若对 PCB 组装的基础逻辑认知不足，易出现 “元件错装、焊接缺陷率高、量产良率低” 等问题。今天，我们从基础入手，解析 PCB 组装的定义、核心流程、组装类型及核心价值，帮你建立系统认知。
?
首先，明确 PCB 组装的核心定义：指根据电路设计要求，将电子元件（表面贴装元件 SMD、通孔插装元件 THT）通过 “贴装 / 插件 - 焊接 - 检测 - 返修” 等工序，固定在 PCB 指定焊盘位置并形成可靠电气连接，最终制成符合功能要求的电子组件的过程。其核心目标是满足 “元件位置精度（±0.05mm）、焊接可靠性（虚焊率≤0.1%）、电气性能达标（导通电阻≤50mΩ）”，适配消费电子、汽车电子、工业控制等不同场景需求。?
PCB 组装的核心流程可拆解为六大关键环节，每个环节环环相扣，共同决定组装质量：?
1. 元件与 PCB 准备：组装前的 “基础保障”?
- 元件准备：?
- 元件选型核对：根据 BOM 清单确认元件型号（如电阻 0402 1kΩ、芯片 STM32F103）、封装（如 0402、QFP-64、BGA-144）、参数（如电容耐压值、芯片温度等级），避免错料；?
- 元件包装处理：SMD 元件多为卷带包装（适配贴片机），THT 元件为管装或散装，需确保包装完好（无元件氧化、引脚变形）；?
- 元件老化筛选（高可靠性场景）：汽车电子、医疗设备需对关键元件（如 MCU、功率管）进行高温老化（85℃/1000h）、温度循环（-40~125℃）测试，剔除失效元件。?
- PCB 准备：?
- PCB 外观检查：目视或 AOI 检测 PCB 表面（无划痕、焊盘氧化、阻焊层脱落），焊盘平整度≤0.02mm，避免影响焊接；?
- PCB 清洁：用异丙醇擦拭 PCB 焊盘，去除油污、灰尘（污染会导致焊锡润湿性差，虚焊率升高）；?
- 定位标记确认：确认 PCB 上的基准点（Mark 点），用于贴片机定位（基准点偏差≤±0.01mm）。?
2. 焊膏 / 助焊剂处理：焊接质量的 “前提”?
- 焊膏印刷（SMT 专用）：?
- 焊膏选型：根据焊接温度选择（无铅焊膏 SAC305 熔点 217℃，低温焊膏 Sn42Bi58 熔点 138℃），高可靠性场景选无铅焊膏；?
- 钢网选择：根据元件封装确定钢网开口（如 0402 元件开口 0.28mm×0.19mm，BGA 开口直径 0.35mm），阶梯钢网适配不同焊锡量需求；?
- 印刷参数：印刷速度 20~40mm/s，压力 10~20N，焊膏厚度 30~50μm（偏差≤±10%），确保焊膏均匀覆盖焊盘。?
- 助焊剂涂抹（THT 专用）：?
- 助焊剂选型：免清洗助焊剂（消费电子）、松香基助焊剂（工业控制），确保去除元件引脚氧化层；?
- 涂抹方式：喷雾或浸泡，覆盖厚度 10~30μm，避免过多残留导致短路。?
3. 元件贴装 / 插件：精准定位的 “核心”?
- SMT 元件贴装：?
- 贴片机类型：高速贴片机（贴装 0402 等小元件，速度≥30000 点 / 小时）、高精度贴片机（贴装 BGA、QFP 等元件，精度 ±0.02mm）；?
- 贴装流程：PCB 定位（通过 Mark 点）→吸嘴吸取元件→视觉识别（确认元件型号、方向）→精准贴装（贴装压力 5~20g，避免压伤元件）；?
- 关键指标：贴装良率≥99.5%，元件偏移≤±0.1mm（BGA 元件≤±0.05mm）。?
- THT 元件插件：?
- 插件方式：人工插件（小批量、异形元件）、自动插件机（大批量、标准元件如电阻、电容）；?
- 插件要求：元件引脚插入通孔深度 2~3mm，引脚弯曲角度≤45°，避免引脚断裂或短路。?
4. 焊接：形成可靠连接的 “关键”?
- SMT 回流焊：?
- 温度曲线：预热区（80~120℃，升温速率 1~2℃/s）→恒温区（120~150℃，去除焊膏溶剂）→回流区（230~250℃，焊锡熔融）→冷却区（降温速率 2~3℃/s，焊锡固化）；?
- 关键指标：焊接良率≥99%，焊点饱满（润湿角≤30°），无虚焊、桥连。?
- THT 波峰焊：?
- 流程：助焊剂喷涂→预热（80~120℃）→波峰焊接（250~255℃，波峰高度 0.8~1.2mm）→冷却；?
- 关键指标：通孔填充率≥90%，焊点机械强度≥5N（拉伸测试）。?
5. 质量检测：筛选缺陷的 “保障”?
- 外观检测：AOI（自动光学检测）检查元件偏移、桥连、虚焊，人工复检 AOI 无法识别的缺陷（如 BGA 底部虚焊）；?
- 电气检测：ICT（在线测试）检测开路、短路、元件参数偏差，FCT（功能测试）验证组件是否满足设计功能；?
- 可靠性检测：温度循环（-40~125℃，100 次）、湿热测试（85℃/85% RH，1000h），确保长期可靠性。?
6. 返修：提升良率的 “补充”?
- 缺陷定位：通过 AOI、X-Ray 确定缺陷位置（如 BGA 虚焊、元件错装）；?
- 返修流程：拆除不良元件（热风枪或返修台，温度 250~280℃）→清理焊盘（去除残留焊锡）→重新贴装 / 插件→二次焊接→复检；?
- 关键要求：返修后焊点质量与初焊一致，避免 PCB 损伤（如焊盘脱落）。?
PCB 组装的核心类型分为三类，适配不同元件与场景需求：?
- SMT 组装（表面贴装技术）：适用于 SMD 元件（无引脚或短引脚），如 0402 电阻、QFP 芯片、BGA 封装，优势是元件密度高（≥50 个 /cm²）、PCB 小型化（比 THT 小 30%）、量产效率高（每小时≥1000 片）；?
- THT 组装（通孔插装技术）：适用于 THT 元件（长引脚），如大功率电阻、连接器、继电器，优势是机械强度高（抗振动）、散热性好（适配大功率元件）；?
- 混合组装（SMT+THT）：同时包含 SMD 与 THT 元件，如工业变频器（SMD 芯片 + THT 功率管），需协调焊接顺序（通常先 SMT 回流焊，后 THT 波峰焊，避免 THT 元件高温损坏）。?
PCB 组装的核心价值体现在 “功能实现、性能保障、量产效率” 三大维度：?
- 功能集成：将分散的元件转化为具备特定功能的组件（如手机主板实现通信、显示、运算功能）；?
- 可靠性保障：通过精准焊接与检测，确保组件在 - 40~125℃温度范围、振动环境下稳定工作（MTBF≥10 万小时）；?
- 量产效率：自动化组装线（SMT+THT）每小时可生产 500~2000 片组件，远超手工组装（10~20 片 / 小时），降低单位成本（从手工的 10 元 / 片降至自动化的 1~2 元 / 片）。?
PCB 组装是电子设备制造的 “核心枢纽”，其基础流程、组装类型与核心价值是后续工艺优化与问题解决的前提，需深入理解以确保组件质量稳定。
