PCB 金手指生产工艺：从电镀到成型的全流程解析
来源：捷配
时间: 2025/09/28 09:47:43
阅读: 188
标签：
PCB 金手指生产工艺

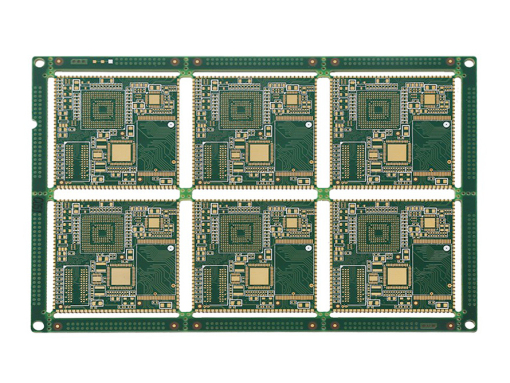

PCB 金手指的生产是一个多工序协同的过程，涵盖前处理、镀层沉积、成型加工、质量检测等环节，每个环节的工艺参数控制直接影响金手指的性能与可靠性。本文以主流的 “电解金金手指” 生产为例，详细拆解全流程工艺要点，对比不同镀层工艺的差异，同时分析生产中的常见问题与解决方法，为生产人员提供实操参考。?
一、生产前准备：基材与工具准备?
生产前需做好两项核心准备工作，确保后续工序顺利进行：?
（一）PCB 基材与设计文件确认?
- 基材选择：根据金手指的应用场景确定基材，消费电子常用 FR-4 基材（厚度 1.0-1.6mm），高频设备（如 5G）常用 PTFE 基材（厚度 0.8-1.2mm），军工产品常用聚酰亚胺基材（耐高温，厚度 0.5-1.0mm）。基材需符合 IPC-4101 标准，确保铜箔附着力（≥1.5N/mm）与耐温性（Tg≥130℃）达标。?
- 设计文件核对：获取 PCB 设计文件（Gerber 文件、BOM 表），重点核对金手指的尺寸参数（宽度、间距、长度）、镀层要求（镍层厚度、金层厚度）、布局位置，确保与生产需求一致。例如某设计文件中，金手指镍层厚度标注为 “5μm”，但生产要求为 “10μm”，需提前与设计方确认修改，避免后续返工。?
（二）工装夹具与化学品准备?
- 工装夹具：准备金手指电镀专用夹具（如钛合金挂具），夹具需与 PCB 的边缘形状匹配，且接触点需导电良好（避免电镀时电流分布不均）。夹具的数量需根据生产批量确定，例如批量生产时，每套夹具可挂 10-20 片 PCB，确保生产效率。?
- 化学品：根据镀层类型准备对应的化学品，电解金工艺需准备：?
- 镀镍液：主要成分包括硫酸镍（200-250g/L）、氯化镍（30-50g/L）、硼酸（30-40g/L），pH 值控制在 4.0-4.5，温度 50-60℃。?
- 镀金液：主要成分包括氰化金钾（8-12g/L）、柠檬酸钾（100-150g/L），pH 值 8.0-9.0，温度 40-50℃。?
- 前处理化学品：除油剂（碱性，浓度 50-80g/L）、酸洗剂（10% 硫酸溶液）、活化剂（1% 盐酸溶液）。?
二、核心生产流程：从电镀到成型的五步工艺?
（一）第一步：前处理 —— 确保基材表面洁净?
前处理的目的是去除 PCB 表面的油污、氧化层、杂质，为镀层沉积提供洁净的基底，主要工序包括：?
- 除油：将 PCB 放入 50-60℃的碱性除油剂中，浸泡 5-10 分钟，通过化学反应去除表面的油污（如切削油、指纹）。除油后需用去离子水冲洗 3 次，每次 2-3 分钟，避免除油剂残留。?
- 酸洗：将 PCB 放入 10% 硫酸溶液中，浸泡 1-2 分钟，去除铜箔表面的氧化层（氧化铜、氧化亚铜），露出新鲜铜面。酸洗时间需严格控制，过长会导致铜箔过度腐蚀（腐蚀量超过 5μm），过短则氧化层去除不彻底。?
- 活化：将 PCB 放入 1% 盐酸溶液中，浸泡 30-60 秒，进一步活化铜表面，增强镍层与铜箔的结合力。活化后需立即进入镀镍工序，避免铜表面再次氧化。?
前处理质量检测：通过 “水膜测试” 验证除油效果 —— 将 PCB 取出后，表面应形成连续水膜（无断点），若出现水膜破裂，说明除油不彻底，需重新除油。?
（二）第二步：镀镍 —— 形成过渡层?
镀镍是在铜箔表面沉积镍层，作为金层与铜箔的过渡，主要工艺参数与操作要点：?
- 挂板：将前处理后的 PCB 固定在钛合金挂具上，确保金手指区域完全暴露，且挂具与 PCB 的接触点位于非金手指区域（避免接触点影响镀层）。?
- 镀镍操作：将挂具放入镀镍液中，接通直流电源，电流密度控制在 2-4A/dm²，电镀时间根据镍层厚度计算（公式：时间 = 厚度 × 面积 × 密度 ÷（电流 × 电流效率），镍的密度为 8.9g/cm³，电流效率约 95%）。例如需沉积 10μm 厚的镍层，电流密度 3A/dm²，电镀时间约 20 分钟。?
- 后处理：镀镍完成后，将 PCB 取出，用去离子水冲洗 3 次，每次 2-3 分钟，去除表面残留的镀镍液，然后放入 100-120℃的烘箱中烘干 5-10 分钟，避免镍层氧化。?
镍层质量检测：使用镀层测厚仪（如 X 射线测厚仪）检测镍层厚度，误差需≤±1μm；通过 “划格测试”（IPC-TM-650 2.4.29）检测结合力，用刀片在镍层表面划 1mm×1mm 的方格（100 个），贴上胶带后撕下，脱落方格数需≤1 个。?
（三）第三步：镀金 —— 形成表层导电层?
镀金是在镍层表面沉积金层，根据工艺不同分为电解金与化学金，此处以应用广泛的电解金为例：?
- 挂板调整：若与镀镍使用同一挂具，需检查挂具接触点是否导电良好，若接触点氧化，需用砂纸打磨后再使用。?
- 镀金操作：将 PCB 放入镀金液中，接通直流电源，电流密度控制在 0.5-1.5A/dm²，电镀时间根据金层厚度计算（金的密度为 19.3g/cm³，电流效率约 90%）。例如需沉积 0.5μm 厚的金层，电流密度 1A/dm²，电镀时间约 15 分钟。?
- 后处理：镀金完成后，用去离子水冲洗 3 次，每次 2-3 分钟，然后放入 80-100℃的烘箱中烘干 3-5 分钟，避免金层表面残留水分导致腐蚀。?
金层质量检测：用 X 射线测厚仪检测金层厚度，误差≤±0.05μm；通过 “接触电阻测试”（使用微欧计）检测接触电阻，需≤50mΩ；用放大镜（20 倍）观察金层表面，应无针孔、划痕、色差等缺陷。?
（四）第四步：成型加工 —— 塑造金手指物理形态?
成型加工是将电镀后的 PCB 切割、倒角，形成最终的金手指形状，主要工序包括：?
- 数控切割：使用 CNC 铣刀（直径 0.5-1.0mm）根据设计尺寸切割 PCB 边缘，形成金手指的基本轮廓。切割速度需控制在 500-1000mm/min，过快会导致边缘毛刺（毛刺高度超过 0.1mm），过慢则影响生产效率。?
- 倒角处理：用 CNC 铣刀对金手指的插入端进行倒角，倒角角度 30°-45°，倒角长度 1-2mm。倒角时需确保角度均匀，避免出现 “斜面不平”（误差≤±5°），否则会影响插拔顺畅性。?
- 抛光处理：对于要求高平整度的金手指（如医疗设备），需用抛光轮（材质为羊毛，抛光液为金刚石微粉，粒度 1-3μm）进行抛光，使金手指表面粗糙度 Ra≤0.1μm。抛光后需用酒精擦拭表面，去除抛光液残留。?
成型质量检测：用卡尺（精度 0.01mm）检测金手指的尺寸（宽度、长度、倒角长度），误差需符合设计要求；用表面粗糙度仪检测表面粗糙度，确保达标；通过 “插拔测试”（使用标准连接器）验证插拔顺畅性，插入力应控制在 5-15N，拔出力应控制在 3-10N。?
（五）第五步：后处理 —— 增强防护性能?
后处理主要是通过涂覆保护剂或烘干，进一步提升金手指的耐腐蚀性与耐用性，常见工序：?
- 涂覆保护剂：对于易硫化的金手指（如沉银、化学金），需涂覆一层超薄保护剂（如有机硅树脂，厚度 0.1-0.2μm），隔绝空气与硫化物。涂覆方式采用喷涂，喷涂后需在 120-150℃的烘箱中固化 10-15 分钟。?
- 最终烘干：将成型后的 PCB 放入 100-120℃的烘箱中，烘干 15-20 分钟，彻底去除表面水分，防止存储过程中出现氧化。?
- 包装：烘干后，将 PCB 放入防静电包装袋中，密封保存，包装袋内需放置干燥剂（如硅胶，重量≥5g），避免潮湿环境影响金手指性能。?
三、不同镀层工艺的生产差异对比?
除电解金外，化学金、沉锡、沉银的生产工艺与电解金存在显著差异，具体对比如下：?
PCB 金手指的生产是一个多工序协同的过程，涵盖前处理、镀层沉积、成型加工、质量检测等环节，每个环节的工艺参数控制直接影响金手指的性能与可靠性。本文以主流的 “电解金金手指” 生产为例，详细拆解全流程工艺要点，对比不同镀层工艺的差异，同时分析生产中的常见问题与解决方法，为生产人员提供实操参考。?
一、生产前准备：基材与工具准备?
生产前需做好两项核心准备工作，确保后续工序顺利进行：?
（一）PCB 基材与设计文件确认?
- 基材选择：根据金手指的应用场景确定基材，消费电子常用 FR-4 基材（厚度 1.0-1.6mm），高频设备（如 5G）常用 PTFE 基材（厚度 0.8-1.2mm），军工产品常用聚酰亚胺基材（耐高温，厚度 0.5-1.0mm）。基材需符合 IPC-4101 标准，确保铜箔附着力（≥1.5N/mm）与耐温性（Tg≥130℃）达标。?
- 设计文件核对：获取 PCB 设计文件（Gerber 文件、BOM 表），重点核对金手指的尺寸参数（宽度、间距、长度）、镀层要求（镍层厚度、金层厚度）、布局位置，确保与生产需求一致。例如某设计文件中，金手指镍层厚度标注为 “5μm”，但生产要求为 “10μm”，需提前与设计方确认修改，避免后续返工。?
（二）工装夹具与化学品准备?
- 工装夹具：准备金手指电镀专用夹具（如钛合金挂具），夹具需与 PCB 的边缘形状匹配，且接触点需导电良好（避免电镀时电流分布不均）。夹具的数量需根据生产批量确定，例如批量生产时，每套夹具可挂 10-20 片 PCB，确保生产效率。?
- 化学品：根据镀层类型准备对应的化学品，电解金工艺需准备：?
- 镀镍液：主要成分包括硫酸镍（200-250g/L）、氯化镍（30-50g/L）、硼酸（30-40g/L），pH 值控制在 4.0-4.5，温度 50-60℃。?
- 镀金液：主要成分包括氰化金钾（8-12g/L）、柠檬酸钾（100-150g/L），pH 值 8.0-9.0，温度 40-50℃。?
- 前处理化学品：除油剂（碱性，浓度 50-80g/L）、酸洗剂（10% 硫酸溶液）、活化剂（1% 盐酸溶液）。?
二、核心生产流程：从电镀到成型的五步工艺?
（一）第一步：前处理 —— 确保基材表面洁净?
前处理的目的是去除 PCB 表面的油污、氧化层、杂质，为镀层沉积提供洁净的基底，主要工序包括：?
- 除油：将 PCB 放入 50-60℃的碱性除油剂中，浸泡 5-10 分钟，通过化学反应去除表面的油污（如切削油、指纹）。除油后需用去离子水冲洗 3 次，每次 2-3 分钟，避免除油剂残留。?
- 酸洗：将 PCB 放入 10% 硫酸溶液中，浸泡 1-2 分钟，去除铜箔表面的氧化层（氧化铜、氧化亚铜），露出新鲜铜面。酸洗时间需严格控制，过长会导致铜箔过度腐蚀（腐蚀量超过 5μm），过短则氧化层去除不彻底。?
- 活化：将 PCB 放入 1% 盐酸溶液中，浸泡 30-60 秒，进一步活化铜表面，增强镍层与铜箔的结合力。活化后需立即进入镀镍工序，避免铜表面再次氧化。?
前处理质量检测：通过 “水膜测试” 验证除油效果 —— 将 PCB 取出后，表面应形成连续水膜（无断点），若出现水膜破裂，说明除油不彻底，需重新除油。?
（二）第二步：镀镍 —— 形成过渡层?
镀镍是在铜箔表面沉积镍层，作为金层与铜箔的过渡，主要工艺参数与操作要点：?
- 挂板：将前处理后的 PCB 固定在钛合金挂具上，确保金手指区域完全暴露，且挂具与 PCB 的接触点位于非金手指区域（避免接触点影响镀层）。?
- 镀镍操作：将挂具放入镀镍液中，接通直流电源，电流密度控制在 2-4A/dm²，电镀时间根据镍层厚度计算（公式：时间 = 厚度 × 面积 × 密度 ÷（电流 × 电流效率），镍的密度为 8.9g/cm³，电流效率约 95%）。例如需沉积 10μm 厚的镍层，电流密度 3A/dm²，电镀时间约 20 分钟。?
- 后处理：镀镍完成后，将 PCB 取出，用去离子水冲洗 3 次，每次 2-3 分钟，去除表面残留的镀镍液，然后放入 100-120℃的烘箱中烘干 5-10 分钟，避免镍层氧化。?
镍层质量检测：使用镀层测厚仪（如 X 射线测厚仪）检测镍层厚度，误差需≤±1μm；通过 “划格测试”（IPC-TM-650 2.4.29）检测结合力，用刀片在镍层表面划 1mm×1mm 的方格（100 个），贴上胶带后撕下，脱落方格数需≤1 个。?
（三）第三步：镀金 —— 形成表层导电层?
镀金是在镍层表面沉积金层，根据工艺不同分为电解金与化学金，此处以应用广泛的电解金为例：?
- 挂板调整：若与镀镍使用同一挂具，需检查挂具接触点是否导电良好，若接触点氧化，需用砂纸打磨后再使用。?
- 镀金操作：将 PCB 放入镀金液中，接通直流电源，电流密度控制在 0.5-1.5A/dm²，电镀时间根据金层厚度计算（金的密度为 19.3g/cm³，电流效率约 90%）。例如需沉积 0.5μm 厚的金层，电流密度 1A/dm²，电镀时间约 15 分钟。?
- 后处理：镀金完成后，用去离子水冲洗 3 次，每次 2-3 分钟，然后放入 80-100℃的烘箱中烘干 3-5 分钟，避免金层表面残留水分导致腐蚀。?
金层质量检测：用 X 射线测厚仪检测金层厚度，误差≤±0.05μm；通过 “接触电阻测试”（使用微欧计）检测接触电阻，需≤50mΩ；用放大镜（20 倍）观察金层表面，应无针孔、划痕、色差等缺陷。?
（四）第四步：成型加工 —— 塑造金手指物理形态?
成型加工是将电镀后的 PCB 切割、倒角，形成最终的金手指形状，主要工序包括：?
- 数控切割：使用 CNC 铣刀（直径 0.5-1.0mm）根据设计尺寸切割 PCB 边缘，形成金手指的基本轮廓。切割速度需控制在 500-1000mm/min，过快会导致边缘毛刺（毛刺高度超过 0.1mm），过慢则影响生产效率。?
- 倒角处理：用 CNC 铣刀对金手指的插入端进行倒角，倒角角度 30°-45°，倒角长度 1-2mm。倒角时需确保角度均匀，避免出现 “斜面不平”（误差≤±5°），否则会影响插拔顺畅性。?
- 抛光处理：对于要求高平整度的金手指（如医疗设备），需用抛光轮（材质为羊毛，抛光液为金刚石微粉，粒度 1-3μm）进行抛光，使金手指表面粗糙度 Ra≤0.1μm。抛光后需用酒精擦拭表面，去除抛光液残留。?
成型质量检测：用卡尺（精度 0.01mm）检测金手指的尺寸（宽度、长度、倒角长度），误差需符合设计要求；用表面粗糙度仪检测表面粗糙度，确保达标；通过 “插拔测试”（使用标准连接器）验证插拔顺畅性，插入力应控制在 5-15N，拔出力应控制在 3-10N。?
（五）第五步：后处理 —— 增强防护性能?
后处理主要是通过涂覆保护剂或烘干，进一步提升金手指的耐腐蚀性与耐用性，常见工序：?
- 涂覆保护剂：对于易硫化的金手指（如沉银、化学金），需涂覆一层超薄保护剂（如有机硅树脂，厚度 0.1-0.2μm），隔绝空气与硫化物。涂覆方式采用喷涂，喷涂后需在 120-150℃的烘箱中固化 10-15 分钟。?
- 最终烘干：将成型后的 PCB 放入 100-120℃的烘箱中，烘干 15-20 分钟，彻底去除表面水分，防止存储过程中出现氧化。?
- 包装：烘干后，将 PCB 放入防静电包装袋中，密封保存，包装袋内需放置干燥剂（如硅胶，重量≥5g），避免潮湿环境影响金手指性能。?
?
生产常见问题与解决方法?
- 金层脱落：表现为金层与镍层分离，原因多为前处理不彻底（铜箔表面有氧化层）或镍层结合力不足。解决方法：加强前处理（延长酸洗时间至 2 分钟），调整镀镍电流密度（从 3A/dm² 降至 2.5A/dm²，增强结合力），重新电镀。?
- 镀层厚度不均：表现为同一金手指的不同区域镀层厚度差异超过 ±0.1μm，原因是电镀时电流分布不均（挂具接触不良）或镀液搅拌不足。解决方法：检查挂具接触点，确保导电良好；在镀液中增加搅拌装置（搅拌速度 50-100r/min），使镀液浓度均匀。?
- 金手指边缘毛刺：表现为成型后边缘有金属毛刺（高度≥0.1mm），原因是 CNC 切割速度过快或铣刀磨损。解决方法：降低切割速度（从 1000mm/min 降至 800mm/min），更换新铣刀（刀刃磨损量超过 0.05mm 时需更换），对毛刺进行手工打磨（用 1000 目砂纸）。?
- 接触电阻超标：表现为接触电阻超过 100mΩ，原因是金层厚度不足（<0.1μm）或表面有杂质。解决方法：增加镀金时间（从 15 分钟增至 20 分钟，确保金层厚度≥0.5μm），加强后处理（用酒精彻底擦拭表面杂质），重新测试。
