微型化与低功耗下，如何平衡微控制器PCB成本

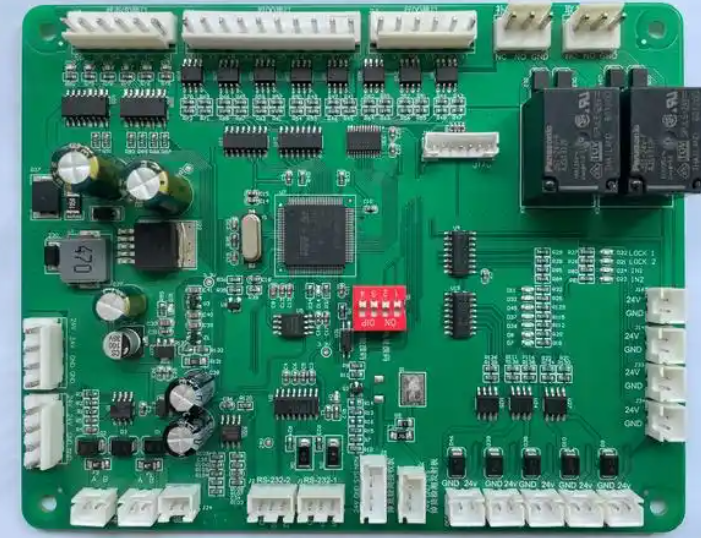

    消费电子（如智能手环、扫地机器人、智能家电）的微控制器 PCB 需在微型尺寸（≤30mm×20mm）、低功耗（整机功耗≤3W）、低成本（PCB 成本≤30 元）条件下，实现心率监测、电机控制、无线通信等功能。普通 PCB 常因设计缺陷导致体验下降：某智能手环的微控制器 PCB，因采用 4 层普通 FR-4 且元件尺寸大（0402 封装），面积达 40mm×25mm，无法适配超薄机身，被迫缩减电池容量 10%；某扫地机器人的微控制器因功耗过高（5W），2000mAh 电池仅续航 1.5 小时；某智能插座的微控制器 PCB 因成本超 40 元，超出消费级定价预期，市场竞争力下降。要平衡消费电子的 “小、省、廉” 需求，微控制器 PCB 需从 “微型化集成、低功耗优化、成本控制” 三方面突破。



首先是微型化的高密度 HDI 工艺。消费电子对尺寸敏感，需在有限空间内集成全功能：一是 “4 层 2 阶 HDI 工艺”，采用盲孔（孔径 0.1mm，连接表层与内层）与埋孔（孔径 0.15mm，连接内层与内层），过孔占用面积减少 60%，在 30mm×20mm PCB 上可集成 STM32L4 微控制器、心率传感器（MAX30102）、蓝牙 5.3 模块（nRF52840）；二是 “超微型元件适配”，选用 01005（0.4mm×0.2mm）超小型阻容元件与 WLCSP 封装的微控制器（封装 2mm×2mm），元件占用面积比 0402 封装减少 70%；三是 “正反面立体布局”，将蓝牙模块、电源管理芯片布置在 PCB 背面，通过盲孔与正面微控制器 / 传感器电路连接，平面尺寸进一步缩小 15%。某智能手环通过微型化优化，微控制器 PCB 面积从 40mm×25mm 缩小至 30mm×20mm，电池容量无需缩减，续航延长至 5 天。





其次是低功耗的电路与元件选型。消费电子需低功耗以延长续航：一是 “超低功耗元件”，微控制器选用 STM32L4 系列（静态电流 0.5μA），蓝牙模块用 nRF52840（休眠电流 1.2μA），电源管理芯片用 TI TPS62740（效率≥90%，静态电流 1μA），将微控制器 PCB 功耗控制在 2W 以内；二是 “动态功耗模式”，设计 “工作 - 休眠” 双模：设备运行时（如手环监测心率），微控制器满负荷工作（功耗 2W）；待机时，关闭非必要外设，进入深度休眠（功耗≤100μW）；三是 “电源效率提升”，采用 “LDO+DC-DC” 混合供电，传感器用 LDO（纹波≤10mV），电机驱动用 DC-DC（效率≥90%），整体电源效率提升至 92%。某扫地机器人通过低功耗优化，微控制器 PCB 功耗从 5W 降至 2.5W，电池续航从 1.5 小时延长至 3 小时。





最后是成本控制的工艺选择。消费电子对价格敏感，需在性能与成本间平衡：一是 “基材选型”，非高频信号区域用普通高 Tg FR-4（如生益 S1141，成本比高频基材低 40%），仅蓝牙模块局部用罗杰斯 RO4350B（占板面积≤10%），兼顾通信质量与成本；二是 “工艺简化”，采用 2 阶 HDI 而非 3 阶，减少激光钻孔次数；元件选用国产替代型号（如国产 STM32L4 兼容 MCU、01005 阻容元件），成本比进口低 25%；三是 “批量优化”，PCB 设计时考虑拼版（1 张基板拼 12 块 PCB），降低生产损耗，单块 PCB 成本再降 10%。某智能插座通过成本优化，微控制器 PCB 成本从 40 元降至 28 元，符合消费级定价预期。

针对消费电子微控制器 PCB 的 “微型化、低功耗、低成本” 需求，捷配推出消费级解决方案：微型化采用 4 层 2 阶 HDI（盲孔 0.1mm）+01005 元件，PCB 最小尺寸 25mm×15mm；低功耗含 STM32L4 MCU+TI PMIC，功耗≤2W；成本控制用普通 FR-4 + 局部高频基材 + 国产元件，PCB 成本≤30 元。同时，捷配的 PCB 通过 FCC/CE 电磁兼容测试、蓝牙 SIG 认证，适配智能手环、扫地机器人、智能家电场景。此外，捷配支持 1-4 层消费级微控制器 PCB 免费打样，24 小时交付样品，批量订单可提供成本优化方案，助力消费电子厂商研发高性价比的产品。
