新能源三电 ECU PCB-高压与低功耗的平衡守护电池续航

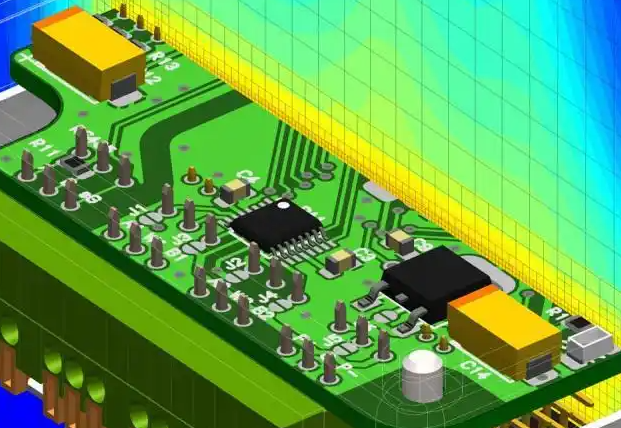

    新能源汽车三电 ECU（电池管理 BMS ECU、电机控制 MCU、整车控制器 VCU）是 “三电安全” 的核心，其中 BMS ECU 需在 600V 高压、-40℃~85℃宽温、低功耗（休眠电流≤10μA）环境下，实时监测电池电压（精度 ±5mV）、温度，避免过充过放；而普通 ECU PCB 常因高压防护不足或功耗失控引发问题：某纯电车的 BMS ECU，因 PCB 爬电距离仅 6mm（未达 GB/T 18384.1 标准的 8mm 要求），高湿环境下出现高压击穿，触发电池保护，车辆无法启动；某 SUV 的 BMS ECU 因功耗过高（休眠电流 50μA），5000mAh 备用电池仅 2 个月耗尽，低温启动时无电压监测；某新能源车型的 VCU 因高压干扰侵入控制线路，电机扭矩输出波动 ±8%，加速时出现 “顿挫”。



    要平衡三电 ECU 的 “高压安全” 与 “低功耗续航”，PCB 需聚焦 “高压绝缘、极致低功耗、抗干扰” 三大核心：第一是600V 高压的绝缘防护。高压电路的绝缘失效会直接引发安全事故：选用车规级耐高压基材生益 S1000-2V（击穿电压≥40kV/mm），避免普通 FR-4 在高压下的介损过大；严格遵循 GB/T 18384.1 标准，高压线路与低压线路的爬电距离≥8mm，电气间隙≥5mm，若 PCB 空间有限，通过 “绝缘槽”（深度≥2mm）延长爬电路径，阻断高压电弧；在高压区域涂覆环氧绝缘胶（厚度≥1mm，击穿电压≥20kV/mm），防止粉尘、潮气导致的绝缘下降。某纯电车通过绝缘优化，BMS ECU 在 90% RH 环境下无击穿现象，电池保护误触发率从 15% 降至 0.2%。





第二是极致低功耗的电路设计。BMS ECU 需长期监测电池状态，低功耗是续航关键：选用超低功耗元件 ——MCU 采用 STM32L4 系列（静态电流 0.5μA），电压采样芯片用 TI ADS122C04（工作电流≤10μA），电源管理芯片用 TI TPS62740（效率≥90%，静态电流 1μA）；设计 “深度休眠 - 唤醒” 模式：ECU 每 30 分钟唤醒 1 次（采集电压、温度，耗时 5 秒，功耗 50mW），其余时间关闭大部分外设，仅保留电压监测模块（功耗≤5μA），日均功耗可降至 0.001mAh，5000mAh 备用电池续航延长至 18 个月。某 SUV 通过低功耗优化，BMS ECU 休眠电流从 50μA 降至 8μA，备用电池续航达 2 年。





第三是高压干扰的隔离措施。600V 高压线路的噪声会干扰控制信号：将 PCB 划分为 “高压采样区”（电池电压采样）与 “低压控制区”（MCU、通信），区域间用 “接地隔离带”（宽度≥5mm，厚度 2oz 铜箔）分隔，隔离带与车身接地系统单点连接；高压采样线路采用 “差分对布线”（线宽 0.2mm，线距 0.15mm，阻抗 100Ω±3%），并串联光耦（如 TLP181）实现电气隔离，干扰电压从 200mV 降至 15mV 以下；VCU 的电机控制信号线路串联磁珠（阻抗 600Ω@100MHz），并联 0.1μF MLCC 电容，扭矩输出波动从 ±8% 降至 ±1.5%，加速无顿挫。





针对新能源三电 ECU PCB 的 “高压绝缘、低功耗、抗干扰” 需求，捷配推出三电专用解决方案：高压绝缘用生益 S1000-2V 基材 + 8mm 爬电距离 + 环氧胶，击穿电压≥40kV/mm；低功耗含 STM32L4 MCU+TI 电源芯片，休眠电流≤10μA；抗干扰用 5mm 接地隔离带 + 光耦 / 磁珠，干扰≤15mV。同时，捷配的 PCB 通过 IATF16949 车规认证、GB/T 18384.1 高压测试，适配 BMS/MCU/VCU。此外，捷配支持 1-6 层三电 ECU PCB 免费打样，48 小时交付样品，批量订单可提供高压与功耗测试报告，助力车企守护三电安全与续航。
