车载逆变器 PCB 的车规考验：振动与 EMC 双重压力

来源：捷配时间: 2025/09/30 09:16:02 阅读: 22

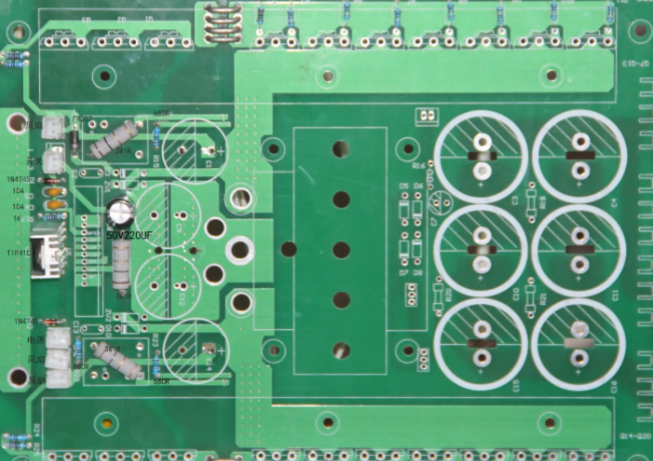

车载逆变器（用于新能源汽车、房车，实现 12V/24V 转 220V）需在 - 40℃~105℃车规宽温、20-200Hz 振动（振幅 0.5mm）、强电磁干扰（发动机噪声 10kHz-1MHz）环境下，为笔记本、车载冰箱等设备提供稳定交流电（输出精度 ±5%）。普通 PCB 若未达车规标准，易出现供电故障 —— 某新能源汽车的车载逆变器，因 PCB 在 - 30℃低温下基材脆化，输出电压波动从 ±3% 扩大至 ±8%，笔记本充电频繁中断；某房车逆变器因振动导致 PCB 焊点脱落，空调供电中断，夏季车内温度超 40℃；更严重的是，某 SUV 的逆变器因 EMC 辐射超标（56dBμV/m），干扰车机导航，定位偏差超 10 米，用户投诉率飙升至 20%。

要通过车规 “严苛考核”，车载逆变器 PCB 需从 “车规耐温、抗振动、EMC 合规” 三方面突破：第一是车规级宽温稳定性设计。-40℃~105℃的温度范围对 PCB 材质要求极致：选用生益 S1000-2V 车规基材（AEC-Q200 认证，Tg≥170℃，耐温 - 40℃~125℃），5000 次宽温循环后，介电常数波动≤2%，层间剥离强度下降≤5%，避免低温脆化与高温软化；阻焊油墨用太阳油墨 PSR-4000-V（耐温≥180℃），焊盘采用 “沉金 + 化学镍” 工艺（镍层 5μm，金层 1.5μm），105℃烘烤 1000 小时，焊盘氧化率≤0.3%；在 PCB 边缘采用 “弧形过渡”（半径≥2mm），柔性连接区域用 PI 基材（杜邦 Kapton® HN，耐弯折≥2000 次 @-40℃），某新能源汽车通过耐温优化，逆变器低温输出波动恢复至 ±3%，笔记本充电无中断。

第二是抗振动的结构强化体系。车辆行驶中的颠簸会导致 PCB 焊点与接口松动：核心元件（IGBT、整流桥）的焊盘设计为 “圆形焊盘”（直径≥1mm），采用 Sn96.5Ag3.0Cu0.5 无铅焊锡（AEC-Q200 认证，延伸率≥15%），200 万次振动（200Hz，0.5mm 振幅）后焊点断裂率≤2%；在 PCB 背面粘贴 0.2mm 厚的不锈钢补强板（覆盖核心元件区域），抗弯曲强度从 150MPa 提升至 300MPa；连接器采用 “锁扣式 + 防水胶圈” 封装（符合 ISO 16750-3 标准），焊接后用环氧树脂填充间隙，振动后接口松动率≤0.1%，某房车通过结构优化，逆变器无故障运行 8 万公里，空调供电稳定。

第三是EMC 合规的全维度防护。车载电磁环境复杂，需控制辐射与传导干扰：电源入口串联共模电感（TDK ACM2012，AEC-Q200 认证）与磁珠（阻抗 600Ω@100MHz），并联 X 电容（0.1μF/250V）与 Y 电容（1000pF/250V），将电源纹波控制在 10mV 以内；在逆变器输出端串联 EMC 滤波器（共模电感 + 差模电容），将辐射干扰从 56dBμV/m 降至 40dBμV/m（符合 CISPR 25 Class 3 标准）；采用 “星形接地”，电源地、信号地、屏蔽地分别独立连接至 PCB 中心接地点，避免接地回路干扰，某 SUV 通过 EMC 优化，车机导航定位偏差从 10 米降至 1.5 米，用户投诉率下降 90%。

针对车载逆变器 PCB 的 “车规、抗振、EMC” 需求，捷配推出车规级解决方案：宽温用生益 S1000-2V 基材 + AEC-Q200 元件，-40℃~105℃稳定运行；抗振动含圆形焊盘 + 不锈钢补强 + 锁扣接口，200 万次振动无故障；EMC 防护用共模电感 + EMC 滤波器 + 星形接地，辐射≤40dBμV/m。同时，捷配的 PCB 通过 IATF16949 车规认证、ISO 16750-3 机械负荷测试，适配新能源汽车、房车场景。此外，捷配支持 1-6 层车载逆变器 PCB 免费打样，48 小时交付样品，批量订单可提供车规认证与振动测试报告，助力车企研发高可靠的车载供电设备。
