家用储能逆变器 PCB 的 “小而美” 设计:迷你体积里,藏着安全与高效

来源:捷配 时间: 2025/09/30 09:18:33 阅读: 18
家用储能逆变器(用于家庭光伏储能、应急供电)需在狭小空间(如阳台储物柜,尺寸≤300mm×200mm)、低噪音(运行噪音≤40dB)、高安全(防触电、防火灾)条件下,实现 “光伏充电 + 电池储能 + 家用供电” 一体化。普通 PCB 因集成度低、功耗高,难以适配家用场景 —— 某家庭储能逆变器因 PCB 采用传统 2 层设计,体积达 400mm×250mm,无法放入阳台储物柜,被迫露天放置,雨季受潮风险增加;某应急逆变器因 PCB 功耗过高(待机功耗 10W),即使关闭供电,每月仍消耗 2.4 度电,用户抱怨 “费电”;更严重的是,某储能逆变器因 PCB 未做漏电流保护,儿童误触接口时出现触电风险,不符合 GB 17799.2 家用安全标准。

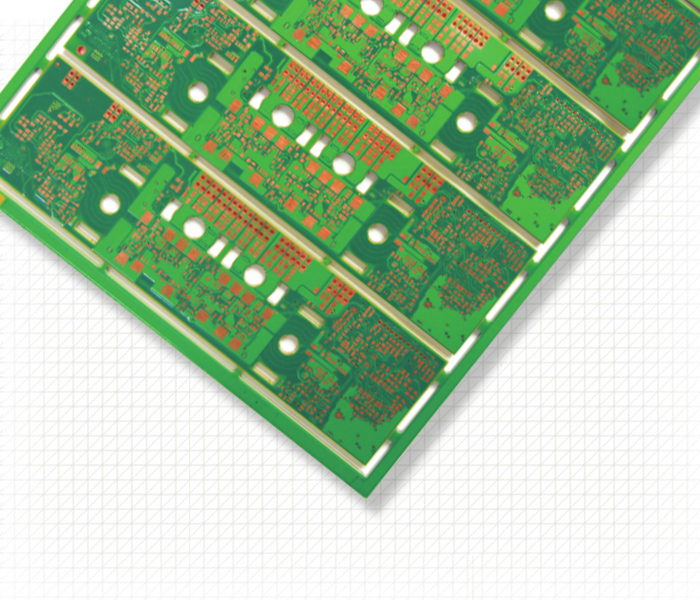

要实现家用场景的 “小而美、安而省”,储能逆变器 PCB 需走 “高密度集成、低功耗、高安全” 路线:第一是HDI 工艺的微型化集成。300mm×200mm 的空间需集成光伏充电、电池管理、AC/DC 转换功能:采用 8 层 2 阶 HDI 工艺(盲孔 0.1mm,埋孔 0.15mm),过孔占用面积减少 60%,元件布局密度比 2 层 PCB 提升 100%;支持 01005(0.4mm×0.2mm)超小型阻容元件与 QFN 封装的芯片(如储能管理芯片 TI BQ79612,封装 7mm×7mm),元件占用面积减少 70%;采用 “正反面立体布局”,将大体积元件(如电感、电容)布置在正面,小型芯片与线路布置在背面,通过埋孔实现互联,平面空间利用率提升至 90%,某家庭储能逆变器通过微型化优化,体积从 400mm×250mm 缩小至 280mm×180mm,顺利放入阳台储物柜。


第二是低功耗的电路优化。家用逆变器需兼顾高效与节能:选用超低功耗元件 ——MCU 采用 STM32L4 系列(静态电流 0.5μA),电源管理芯片用 TI TPS62740(效率≥90%,静态电流 1μA),待机功耗从 10W 降至 0.5W,每月耗电量仅 0.36 度;设计 “动态功耗模式”:光伏充电时满负荷运行(功耗 50W),电池满电后自动进入休眠(功耗≤0.3W),夜间无负载时关闭大部分外设,进一步降低能耗;采用 “同步整流” 技术,AC/DC 转换效率从 85% 提升至 94%,减少能源浪费,某应急逆变器通过低功耗优化,用户电费支出每月减少 2 元,满意度显著提升。


第三是家用级安全防护设计。防触电、防火灾是家用设备的核心要求:在 PCB 电源入口串联漏电保护芯片(如 TI INA219,漏电流检测精度 ±1mA),当漏电流超 30mA 时,0.1 秒内切断电源,杜绝触电风险;PCB 表面涂覆 UL94 V-0 级阻燃阻焊油墨(太阳油墨 PSR-4000),遇火自熄,燃烧时间≤10 秒;高压线路(220V 输出)与低压线路(12V 电池)间距≥8mm,中间用 “接地隔离带”(宽度 5mm,厚度 2oz 铜箔)分隔,避免高压触电;连接器采用 “儿童安全锁” 设计,未解锁时无法插入,某储能逆变器通过安全优化,符合 GB 17799.2 标准,消除儿童误触风险。


针对家用储能逆变器 PCB 的 “微型化、低功耗、高安全” 需求,捷配推出家用级解决方案:微型化采用 8 层 2 阶 HDI+01005 元件,体积≤300mm×200mm;低功耗含 STM32L4 MCU + 同步整流,待机功耗≤0.5W;安全防护含漏电保护 + 阻燃油墨 + 安全锁接口,符合 GB 17799.2。同时,捷配的 PCB 通过 GB 4943.1 家用电子安全标准、低噪音测试(运行噪音≤40dB),适配家庭储能、应急供电场景。此外,捷配支持 1-8 层家用逆变器 PCB 免费打样,48 小时交付样品,批量订单可提供体积与功耗优化方案,助力储能厂商研发适配家用场景的产品。
