多表面处理兼容型 PCB 阻焊层：沉金与 OSP 同板，让智能手表PCB一次成型

来源：捷配时间: 2025/10/08 09:44:50 阅读: 8

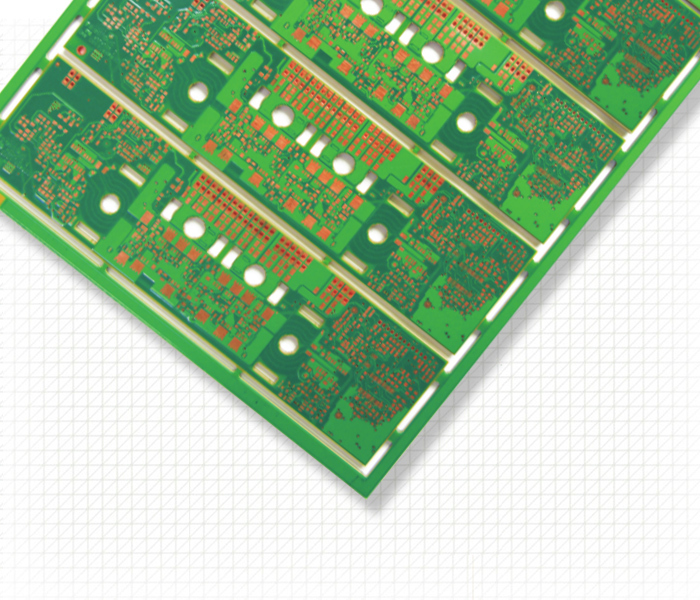

消费电子 PCB（如智能手表、TWS 耳机、智能家居控制器）常需在同一块板上兼容多种表面处理（如沉金用于连接器、OSP 用于元件焊接），普通阻焊层若兼容性不足，易导致表面处理失效 —— 某智能手表的 PCB，阻焊层与 OSP 处理不兼容，OSP 膜在阻焊层边缘出现脱落，焊盘氧化率从 0.5% 升至 15%，元件焊接良率下降 20%；某 TWS 耳机的 PCB，因阻焊层耐酸性不足（沉金工艺需酸性蚀刻），沉金后阻焊层出现变色、鼓泡，不得不返工，成本增加 30%；某智能家居控制器的 PCB，阻焊层与无铅焊锡兼容性差，焊接后出现焊锡爬锡现象，短路率达 8%。多表面处理场景下，阻焊层的 “兼容性” 是保障 PCB 一次成型、降低成本的关键。

要实现阻焊层 “多表面处理兼容”，需从 “兼容型油墨、预处理工艺、后处理防护” 三方面突破：第一是多工艺兼容型阻焊油墨选型。需优先选用同时兼容沉金、OSP、喷锡等表面处理的阻焊油墨，如太阳油墨 PSR-7000（兼容沉金酸性工艺、OSP 成膜）、杜邦 Cyrel® AD950（耐酸性≥48 小时，耐 OSP 处理液≥24 小时），这类油墨不含与表面处理剂反应的成分（如碱性物质、重金属离子），能在沉金酸性环境下保持稳定，且不影响 OSP 膜的附着力；同时油墨需具备良好的焊锡兼容性（爬锡高度≥90%，符合 IPC-A-610 标准），避免焊接缺陷。某智能手表 PCB 通过油墨升级，OSP 膜脱落率从 15% 降至 0.3%，焊接良率恢复至 99.5%。

第二是阻焊层预处理工艺优化。表面处理前的阻焊层残留会影响兼容性：阻焊层固化后需进行 “等离子清洗”（功率 300-500W，时间 3-5 分钟），去除表面油污、残留溶剂，增强与表面处理剂的兼容性；对于沉金区域，阻焊层边缘需预留 0.1-0.2mm 的 “安全距离”，避免阻焊层与沉金液直接接触导致腐蚀；OSP 处理前，需用去离子水（电阻率≥18.2MΩ?cm）清洗阻焊层表面，去除残留的固化剂，确保 OSP 膜均匀成膜。某 TWS 耳机 PCB 通过预处理优化，沉金后阻焊层无变色鼓泡，返工率从 30% 降至 0.5%。

第三是表面处理后的阻焊层防护。表面处理过程中阻焊层可能受损，需针对性防护：沉金后若阻焊层出现轻微变色，可采用 “中性清洁剂”（pH 6-8）擦拭，避免酸性残留持续腐蚀；OSP 处理后需在 24 小时内完成焊接，若无法及时焊接，需对 PCB 进行 “真空包装”，防止阻焊层与 OSP 膜受潮；焊接后若阻焊层边缘出现焊锡残留，需用 “异丙醇” 清洁，避免残留焊锡导致短路。某智能家居控制器 PCB 通过后处理防护，短路率从 8% 降至 0.2%，一次成型率达 99%。

针对多表面处理 PCB 阻焊层的 “兼容性” 需求，捷配推出兼容型解决方案：选用太阳油墨 PSR-7000 / 杜邦 Cyrel® AD950 多工艺兼容油墨，兼容沉金、OSP、喷锡；预处理含等离子清洗 + 安全距离预留，后处理支持中性清洁 + 真空包装；阻焊层焊接兼容性达 IPC-A-610 Class 3，爬锡高度≥90%。同时，捷配的阻焊层工艺通过沉金 / OSP 兼容性测试、焊锡爬锡测试，适配智能手表、TWS 耳机、智能家居场景。此外，捷配支持多表面处理 PCB 阻焊层定制，48 小时交付打样样品，批量订单可提供兼容性测试报告，助力消费电子厂商实现 PCB 一次成型。
