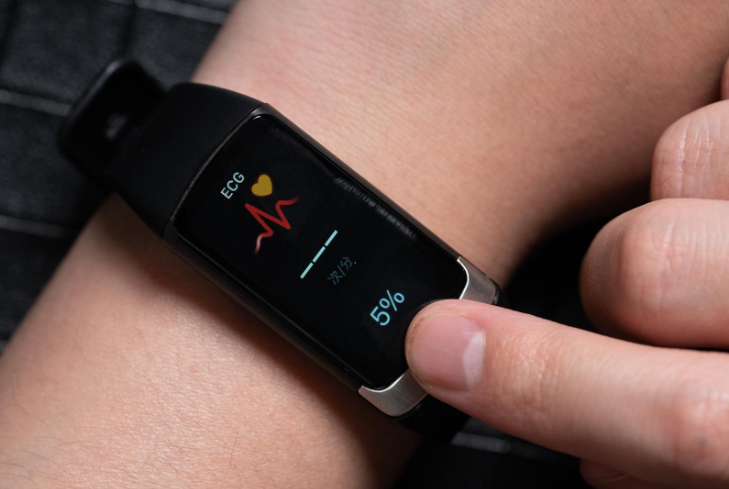

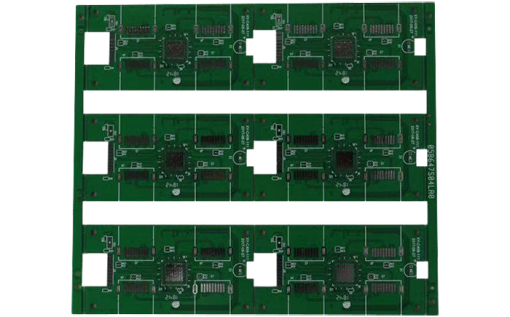

智能手环PCB的 “抗干扰术”概述

    不少人戴手环时会靠近手机，却发现心率、步数数据没乱 —— 这背后是 PCB 的 “抗干扰术” 在起作用。要知道，手机会发出 2.4GHz 的蓝牙、Wi-Fi 信号，运动时手环的传感器会产生振动信号，这些都可能 “打扰” 手环里的微弱数据（比如心率的 mV 级信号）。而让这些干扰 “失效” 的，是 PCB 上的三大 “防护手段”。



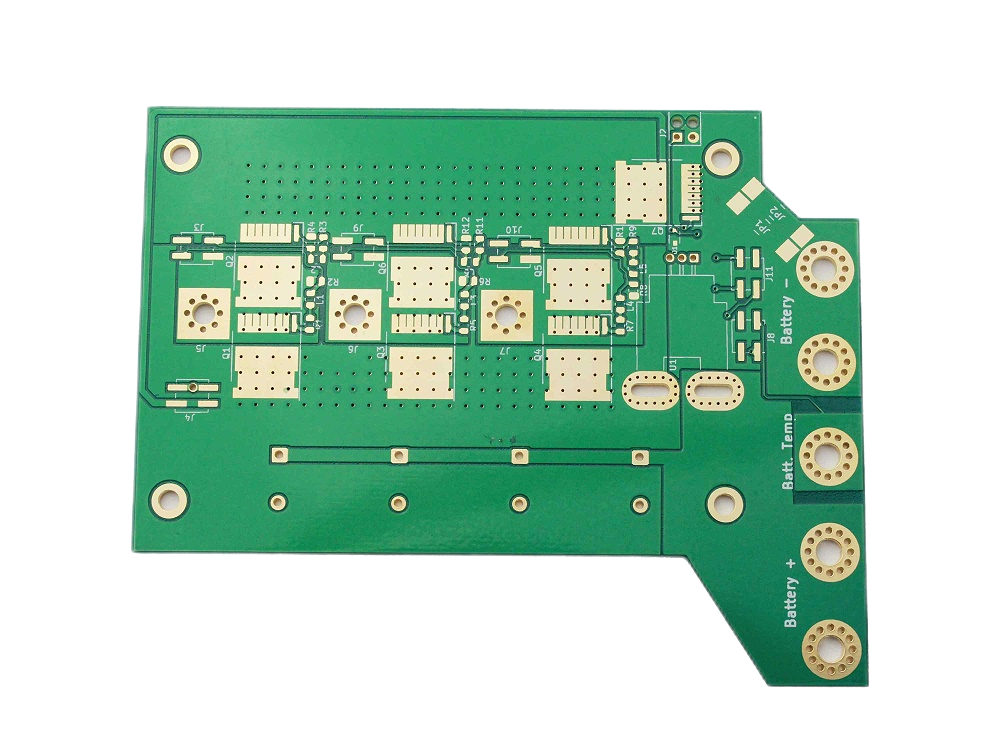

首先，PCB 会做 “信号隔离”，让不同线路不 “串话”。你可以把 PCB 上的线路想象成不同的 “车道”，心率采集线路是 “非机动车道”，电源线路、蓝牙线路是 “机动车道”，它们得隔开至少 2 毫米，避免 “追尾”。工程师还会在两者之间加 “接地隔离带”—— 用 1oz 厚的铜箔做 “隔离栏”，把干扰信号导入大地。某手环曾因心率线路和蓝牙线路间距太近（仅 1mm），手机靠近时心率数据从 110 次 / 分钟跳到 130 次 / 分钟，加宽间距到 2mm 并加隔离带后，波动降到 ±1 次 / 分钟。





其次，PCB 上会装 “滤波元件”，像给线路装 “净化器”。最常见的是 “磁珠” 和 “电容”：磁珠能过滤高频干扰（比如手机的 2.4GHz 信号），就像给线路装了 “高频滤网”；电容能过滤电源波动，比如电池电压突然下降时，电容能释放电量稳住电压，避免干扰数据采集。比如心率传感器的供电端，会并联一个 0.1μF 的 MLCC 电容和一个磁珠，实测显示，加了这套组合后，高频干扰能减少 90%，心率数据更稳。





最后，PCB 的 “接地设计” 要够 “聪明”。接地不是简单把所有线路连在一起，而是像 “排水系统”—— 不同的干扰要走不同的 “排水管”。比如心率信号的接地要单独走一条线，直接连到 PCB 的 “主接地点”，避免和电源接地、蓝牙接地混在一起，形成 “干扰回路”。工程师会用 “星形接地” 设计，让所有接地线路像星星的光线一样汇聚到一点，这样干扰就不会在接地线路里 “绕圈”。某测试显示，用星形接地的 PCB，接地阻抗比普通接地低 50%，干扰信号更容易被导走。





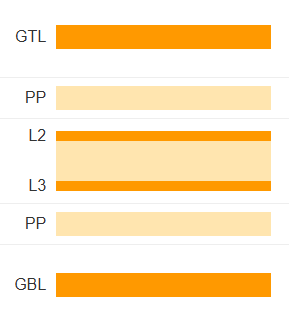

针对智能手环抗干扰需求，捷配推出电磁兼容 PCB 解决方案：采用 2mm 线路间距 + 1oz 接地隔离带，信号串扰抑制率≥90%；集成磁珠 + MLCC 电容滤波组合，高频干扰过滤≥90%；支持星形接地设计，接地阻抗≤50mΩ，避免干扰回路。同时，捷配的 PCB 通过 FCC Part 15、CE EN 55032 电磁兼容测试，确保手机、路由器等设备靠近时数据稳定。此外，捷配支持 1-4 层智能手环 PCB 免费打样，48 小时交付样品，批量订单可提供抗干扰测试报告，助力厂商做出不受环境干扰的智能手环。
