工业高压逆变器 PCB：690V 高压下，如何破解绝缘击穿与大电流发热难题

    工业高压逆变器（如冶金、化工领域的电机驱动逆变器）需承载 690V 高压、200A 峰值电流，为 10kV 高压电机提供变频驱动（输出频率 0-50Hz，调速精度 ±0.1Hz）。但普通 PCB 在高压大电流下常现隐患：某冶金厂的逆变器，因 PCB 爬电距离仅 5mm（未达 GB/T 13384 标准的 8mm），高湿环境下出现高压电弧，电机停机维修损失超 50 万元；某化工厂的逆变器因主回路铜箔仅 1oz（35μm），200A 电流下线路温度超 130℃，绝缘层融化导致短路；更严重的是，高压浪涌（开关操作产生 8kV 尖峰）击穿 IGBT 驱动电路，更换成本超 10 万元。



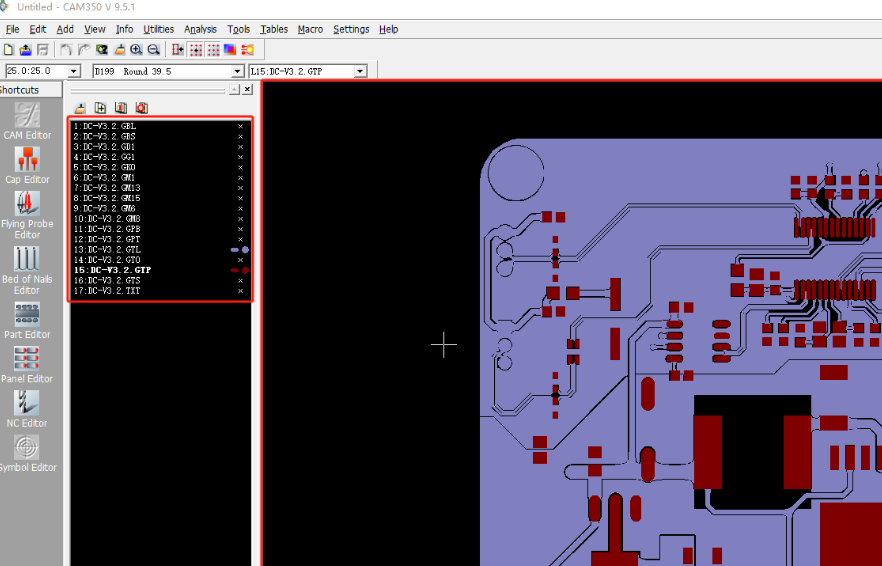

要守住工业高压逆变器的安全底线，PCB 需从 “高压绝缘、大电流承载、浪涌防护” 三方面系统设计：首先是高压绝缘的合规设计。690V 高压对 PCB 的绝缘性能要求严苛：选用生益 S1141 耐高压 FR-4（击穿电压≥40kV/mm），避免普通基材在高压下的介损过大；严格遵循 GB/T 13384-2008 标准，不同电位线路的爬电距离≥8mm，电气间隙≥5mm，若 PCB 空间有限，通过 “绝缘槽”（深度≥2mm）延长爬电路径，阻断高压电弧；在高压区域（直流母线、IGBT 栅极）涂覆环氧绝缘胶（厚度≥1mm，击穿电压≥20kV/mm），防止粉尘、潮气导致的绝缘下降。某冶金厂通过绝缘优化，逆变器在 90% RH 环境下无击穿现象，绝缘失效率从 15% 降至 0.3%。





其次是大电流的线路与散热设计。200A 峰值电流需 PCB 具备强承载与散热能力：主回路（直流母线、IGBT 输出端）采用 4oz（140μm）加厚铜箔，线宽≥20mm（200A 电流），电流密度控制在 8A/mm² 以内，线路温度可降至 85℃以下；将主回路设计为 3 条并联路径，每条路径承载约 67A 电流，减少单点过热风险，同时降低线路阻抗（从 50mΩ 降至 30mΩ）；在 IGBT 芯片下方布置孔径 0.4mm、间距 1mm 的散热过孔阵列（过孔内壁镀铜 30μm），将热量传导至 PCB 背面的铝制散热片（导热系数≥4W/m?K），IGBT 温度从 150℃降至 90℃。某化工厂通过散热优化，逆变器无线路过热现象，无故障运行时间从 3000 小时延长至 1.2 万小时。





最后是高压浪涌的多级防护。8kV 浪涌会直接击穿核心元件，需构建防护体系：电源入口串联 20kA/800V 压敏电阻（MOV-20D821K），吸收初级浪涌；整流后并联 TVS 管（SMBJ85CA），钳位电压至 85V，保护 IGBT 驱动电路；在 IGBT 驱动芯片（如英飞凌 2ED020I12-F）与 IGBT 之间串联 15Ω 限流电阻 + 2nF 电容，抑制栅极电压尖峰，避免误导通。同时，PCB 接地系统采用 “多点接地”，高压回路接地铜箔宽度≥8mm，接地电阻≤20mΩ，快速泄放浪涌电流。某测试显示，加装防护后，逆变器可耐受 8kV 浪涌冲击，元件损坏率从 25% 降至 0.8%。





针对工业高压逆变器 PCB 的 “高压绝缘、大电流” 需求，捷配推出工业级解决方案：绝缘设计用生益 S1141 基材 + 8mm 爬电距离 + 环氧胶，击穿电压≥40kV/mm；大电流支持 4oz 铜箔 + 多路径并联 + 散热过孔，200A 电流温度≤85℃；浪涌防护含三级防护，耐受 8kV 冲击。同时，捷配的 PCB 通过 GB/T 13384 绝缘测试、IEC 61000-4-5 浪涌测试，适配冶金、化工高压电机驱动场景。此外，捷配支持 1-6 层工业高压逆变器 PCB 免费打样，48 小时交付样品，批量订单可提供绝缘与散热测试报告，助力工控厂商研发安全可靠的高压驱动系统。
