在快节奏的电子世界中，高速 PCB 设计需要精确和谨慎，尤其是在选择电阻器、电容器和电感器等无源元件时。对于工程师和设计师来说，经常会出现一个问题：如何选择合适的无源元件来确保高速电路中的信号完整性和性能？答案在于了解元件行为的细微差别，例如电容器中的寄生电感、PCB 上的电阻器容差以及它们对高频信号的影响。

为什么无源元件选择在高速 PCB 设计中很重要

高速 PCB 的工作频率，即使是最小的细节也会显著影响性能。以千兆赫兹速度传输的信号（通常超过 1 GHz）可能会因寄生效应、阻抗失配和元件容差而失真。无源元件虽然看似简单，但在维护信号完整性、过滤噪声和确保电力传输方面发挥着关键作用。电容器或电阻器选择不当可能会引入不需要的噪声、串扰或信号延迟，从而导致系统故障。

例如，在高速数字电路中，具有高寄生电感的电容器可能无法在 100 MHz 以上的频率下有效地去耦噪声。同样，具有宽容差的电阻器可能会使分压器输出偏斜，从而影响逻辑电平。通过优先考虑组件选择的战略方法，您可以降低这些风险并构建为高速环境量身定制的稳健设计。

了解无源元件中的寄生效应

在高频下，无源元件表现出偏离其理想特性的寄生行为。如果不考虑这些影响，电容中的寄生电感、电感中的寄生电容和等效串联电阻 （ESR），会降低性能。让我们分解一下这些影响以及它们如何影响高速 PCB 设计。

电容器中的寄生电感

电容器对于高速设计中的去耦和滤波至关重要，但它们并不完美。由于其引线和内部结构，每个电容器都有少量的寄生电感，通常在 0.5 至 2 nH 的范围内。这种寄生电感电容效应在高频下变得有问题，它会导致电容的行为更像电感器，从而降低其过滤噪声或稳定电压的能力。

为了最大限度地减少这种情况，请选择具有低等效串联电感 （ESL） 的电容器。与较大尺寸相比，采用较小封装的表面贴装多层陶瓷电容器 （MLCC）（如 0402 或 0603）通常具有更低的 ESL。此外，将电容器放置在靠近 IC 电源引脚的位置（最好在 0.1 英寸以内）可以减少走线电感并提高去耦效率。

电感中的寄生电容

用于电源滤波和 RF 电路的电感器在其绕组之间受到寄生电容的影响。在高频下，该电容会产生并联谐振，允许不需要的信号通过。对于高速设计，请选择具有高自谐振频率 （SRF） 的电感器，确保其超过您的工作频率。例如，如果您的电路工作在 500 MHz，请选择 SRF 高于 1 GHz 的电感器，以避免谐振问题。

等效串联电阻 （ESR）

电容器和电感器中的 ESR 会引入功率损耗并影响滤波性能。在高速设计中，低 ESR 电容器对于保持向 IC 的稳定供电至关重要。具有高 ESR 的电容器可能会产生电压纹波，尤其是在工作频率为 1 MHz 或更高的开关电源中。始终检查数据表中的 ESR 值 — 瞄准 ESR 低于 0.1 欧姆的电容器以获得最佳结果。

电阻容差及其对高速 PCB 的影响

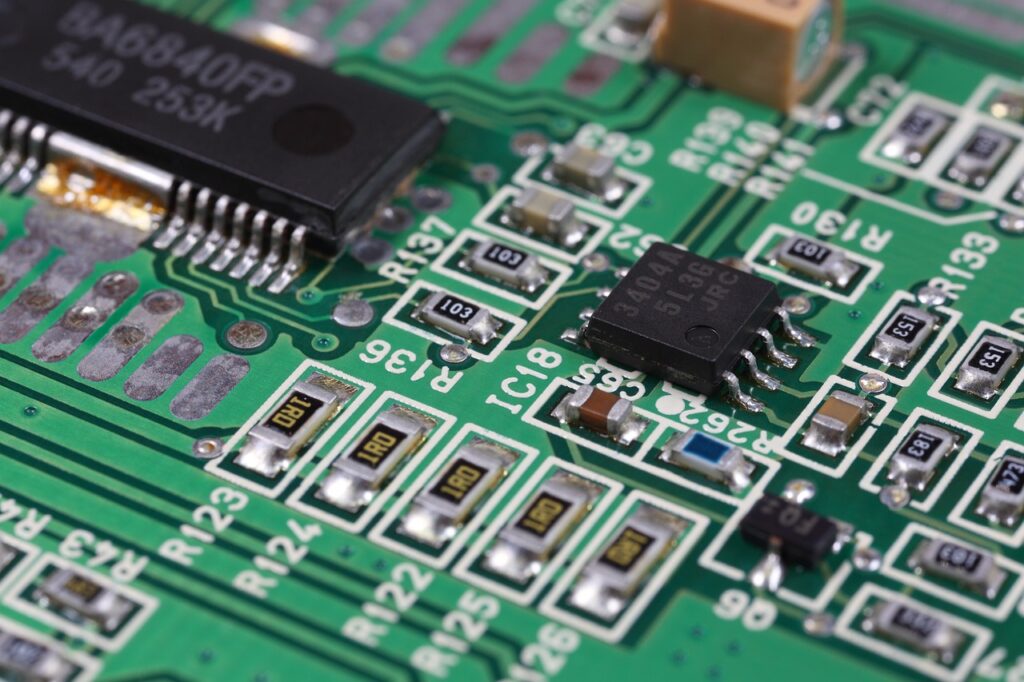

电阻器可能看起来很简单，但它们的容差在电阻器容差 PCB 应用中起着重要作用，尤其是在高速电路中。容差表示电阻器的实际值可以偏离其标称值的程度，通常以百分比表示。常见的公差范围为 1% 到 5%，但在精密电路中，即使是 1% 的偏差也会导致问题。

例如，在 2.5 GHz 通信系统中用于信号调节的分压器中，容差为 5% 的电阻器可能会使输出电压偏移高达 50 mV，从而可能导致信号误读。为避免这种情况，对于关键应用，请使用 1% 或 0.1% 容差的电阻器。此外，还要考虑电阻温度系数 （TCR），因为电阻器会随着温度变化而漂移，因此 TCR 值应低于 50 ppm/°C，以便在不同条件下保持稳定性。

另一个因素是额定功率。高速电路通常涉及快速开关，产生热量。确保电阻器能够处理功率耗散而不会过热，因为这会改变电阻值并降低性能。一般规则是选择额定功率至少为预期耗散两倍的电阻器;例如，如果您的电路功耗为 0.25 W，请选择 0.5 W 电阻。

高速设计选择 PCB 无源元件的关键因素

为高速 PCB 选择合适的无源元件涉及平衡多个参数。本 PCB 无源元件选择指南概述了设计过程中要考虑的最关键因素。

频率响应和阻抗匹配

在高速设计中，组件必须在工作频率范围内保持其性能。应根据电容器和电感器在目标频率下的阻抗来选择它们。例如，用于 1 GHz 信号的去耦电容器在该频率下应具有低阻抗，最好低于 1 欧姆。使用制造商数据表或仿真工具验证阻抗曲线并确保与您的设计兼容。

阻抗匹配对于防止信号反射同样重要。在工作频率为 2.4 GHz 的射频电路中，阻抗不匹配会导致驻波比 （SWR） 大于 1.5，从而导致信号丢失。选择与传输线的特性阻抗一致的电阻器和其他元件，在 RF 应用中通常为 50 欧姆。

封装尺寸和安装电感

较小的元件封装，如 0201 或 0402，由于其寄生电感较低，因此在高速设计中通常是首选。然而，极小的封装可能更难组装，并可能增加制造成本。通过选择封装尺寸来取得平衡，该封装尺寸既能最大限度地减少寄生效应，又能确保可靠的焊接。例如，0402 电容器通常提供很好的折衷方案，安装电感约为 0.6 nH，而 0805 封装的安装电感约为 1.2 nH。

材料和介电特性

对于电容器，介电材料会影响高频下的性能。X7R 和 X5R 陶瓷因其在温度范围内的稳定性而广受去耦的影响，尽管它们在直流偏置下可能会出现电容降低。对于高频滤波，请考虑使用 NP0/C0G 电容器，它具有最小的电容变化和低损耗，非常适合 500 MHz 以上的信号。

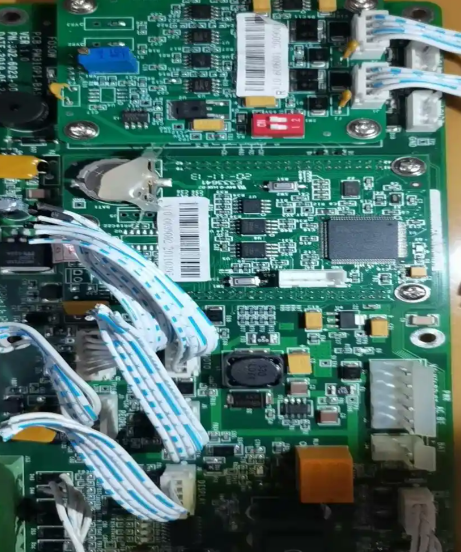

使用无源元件进行高速 PCB 布局的实用技巧

组件选择只是成功的一半;在高速 PCB 设计中，正确的布局和布局同样重要。以下是优化设计的一些实用技巧：

• 最小化跟踪长度：使元件和 IC 引脚之间的走线尽可能短，以减少寄生电感。对于去耦电容器，走线长度应低于 0.1 英寸，以保持低阻抗路径。

• 使用地平面：高速信号下方的实心接地层可减少电磁干扰 （EMI） 并提供低阻抗返回路径。避免在关键元件下分裂接地层，以防止信号环路。

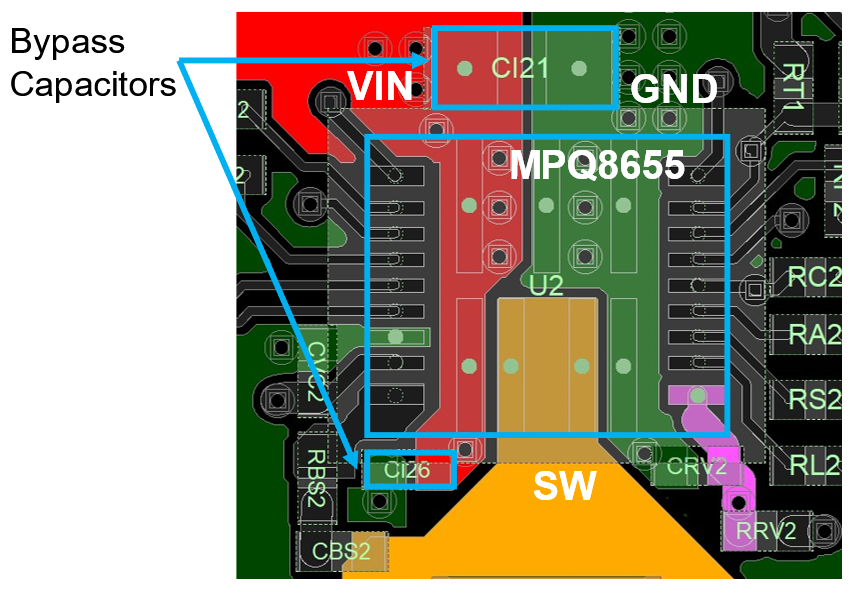

• 有策略地放置去耦电容器：将去耦电容器放置在靠近 IC 电源引脚的位置，使用最靠近引脚的较小值电容器（例如 0.1 μF）进行高频噪声过滤，然后是较大值（例如 10 μF）用于大容量电容。

• 避免过孔电感：高速路径中过多的过孔会增加电感，通常每个过孔约为 1 nH。尽量减少过孔的使用或并联使用多个过孔以降低有效电感。

选择无源元件时要避免的常见错误

即使是经验丰富的设计师也可能在组件选择时犯错误。以下是一些需要注意的陷阱：

• 忽略寄生效应：不考虑寄生电感或电容可能会导致意外的信号行为。始终查看组件数据表中的 ESL、ESR 和 SRF 值。

• 忽略宽容：在精密电路中使用具有宽容差的电阻器或电容器可能会引入误差。对于关键应用，请坚持严格的公差（1% 或更高）。

• 忽略温度影响：组件会随温度漂移，从而影响性能。选择具有低温度系数的部件，以确保在不同环境中的稳定性。

• 组件尺寸不当：选择额定功率不足或封装尺寸不正确的组件可能会导致过热或组装问题。根据设计要求仔细检查规格。

用于组件选择的工具和资源

浏览大量的无源元件可能令人生畏，但有几种工具可以简化这个过程。在线元件库和仿真软件允许您在虚拟电路中对寄生效应进行建模并测试元件行为。许多制造商提供详细的数据表和阻抗图以帮助进行选择。此外，PCB 设计软件通常包括分析信号完整性和功率分配的功能，帮助您在制造之前验证您的选择。

对于高速设计，请考虑使用 SPICE 仿真来评估元件在不同频率下如何与电路交互。这些仿真可以在设计阶段的早期发现谐振或阻抗不匹配等问题，从而在原型设计期间节省时间和成本。

通过智能元件选择构建更好的高速 PCB

掌握无源元件的选择是高速 PCB 设计成功的基石。通过了解寄生电感电容行为等寄生效应的影响，优先考虑电阻容差 PCB 考虑因素，并遵循布局最佳实践，您可以创建即使在数千兆赫频率下也能可靠运行的电路。本 PCB 无源元件选择指南提供了应对这些挑战的路线图，提供了实用技巧和见解，以增强您的设计。
