工程师面临的最大障碍之一是管理噪声和电压波动，这可能会破坏敏感元件的性能。这就是去耦电容器发挥作用的地方。如果您正在为去耦电容器的选择、了解电容器的 ESR 和 ESL 或优化旁路电容器的 PCB 布局而苦苦挣扎，那么您来对地方了。本篇博文将指导您了解解决去耦挑战的基本知识，提供实用技巧和详细见解，以实现更好的数字电路设计。

什么是去耦电容器，为什么它们很重要？

去耦电容器，通常称为旁路电容器，是数字电路设计中必不可少的元件。它们充当本地能量储存器，在突然需求时为集成电路 （IC） 提供快速突发电流。这有助于保持稳定的电压供应，并减少可能干扰信号完整性的噪声。

在数字电路中，IC 会快速切换状态，从而产生高频噪声和瞬态电流。如果没有适当的去耦，这些波动会导致电压下降或尖峰，从而导致不稳定的行为甚至系统故障。放置得当的去耦电容器通过过滤噪声和稳定电源来消除这些问题。

去耦电容选择的主要挑战

为您的数字电路设计选择合适的去耦电容器并不总是那么简单。如果不仔细考虑，有几个因素可能会影响性能。让我们探讨一下主要挑战以及如何应对这些挑战。

1. 电容值：找到合适的尺寸

电容值决定了电容器可以存储和释放多少电荷。对于数字 IC，常见值范围为 0.01 μF 至 1 μF，具体取决于您所针对的噪声频率。低频噪声通常需要较大的电容器（如 1 μF），而高频噪声最好使用较小的值（如 0.1 μF 或 0.01 μF）来处理。

一种常见的方法是并联使用多个不同值的电容器。例如，将 1 μF 电容器与 0.1 μF 电容器组合使用可以覆盖更宽的频率范围。这可确保您的电路免受低频和高频干扰。

2. 了解电容器 ESR 和 ESL

每个电容器都有称为等效串联电阻 （ESR） 和等效串联电感 （ESL） 的寄生元件。这些特性会限制去耦电容器的有效性，尤其是在高频下。

• 电容器 ESR：这是电容器的内阻。高 ESR 会在突然的电流需求期间导致电压下降，从而降低电容器稳定电源的能力。对于数字电路，应使用低 ESR 的电容器，通常低于 0.1 欧姆，适用于高速应用。

• 电容器 ESL：这表示电容器及其引线内的电感。在高频下，ESL 可能占主导地位，使电容器的行为更像电感器，而不是噪声滤波器。低 ESL 电容器通常采用较小的封装，如 0402 或 0201，非常适合工作在 100 MHz 以上的现代数字设计。

选择具有低 ESR 和 ESL 的电容器对于在高速数字电路中保持电源完整性至关重要。在做出选择之前，请务必查看制造商的数据表以了解这些规格。

3. 额定电压和温度稳定性

电容器的额定电压必须高于电路中预期的最大值，以防止击穿。一般规则是选择额定电压至少比电源电压高 50% 的电容器。对于 3.3V 系统，请选择额定电压为 6.3V 或更高的电容器。

温度稳定性是另一个因素。陶瓷电容器通常用于去耦，在高温或直流偏置时可能会损失电容。寻找具有 X7R 或 X5R 电介质的电容器，以便在较宽的温度范围（-55°C 至 125°C）内具有更好的稳定性。

优化旁路电容器 PCB 布局

如果其布局和布局没有优化，即使是最好的去耦电容器也不会表现良好。不良的 PCB 设计会引入寄生电感和电阻，从而抵消电容器的优势。以下是有效旁路电容器 PCB 布局的关键技巧。

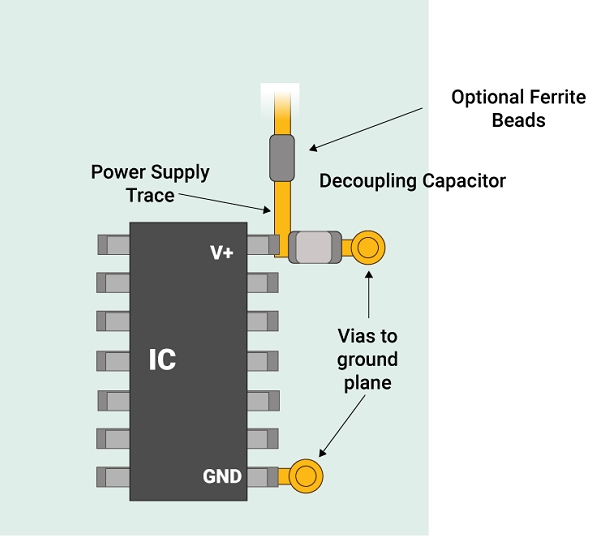

1. 将电容器放置在靠近 IC 电源引脚的位置

去耦电容越靠近 IC 的电源引脚，它就越能更好地响应瞬态电流需求。将电容器放置在距离电源引脚 1-2 mm 的范围内，以最大限度地减少环路电感。电流路径越短，电感越低，从而提高高频性能。

2. 使用短而宽的走线或过孔

电容器和 IC 之间的长而窄的走线会引入不需要的电感，从而降低电容器的效率。使用短而宽的走线或多个过孔将电容器连接到电源层和接地层。这样可以保持低阻抗并确保快速电流传输。

3. 正确连接接地和电源平面

在多层 PCB 中，使用过孔将去耦电容器直接连接到电源层和接地层。避免通过单个过孔连接多个电容器，因为这会造成瓶颈并增加电感。每个 capacitor 都应该有自己的一组 viaas 以获得最佳性能。

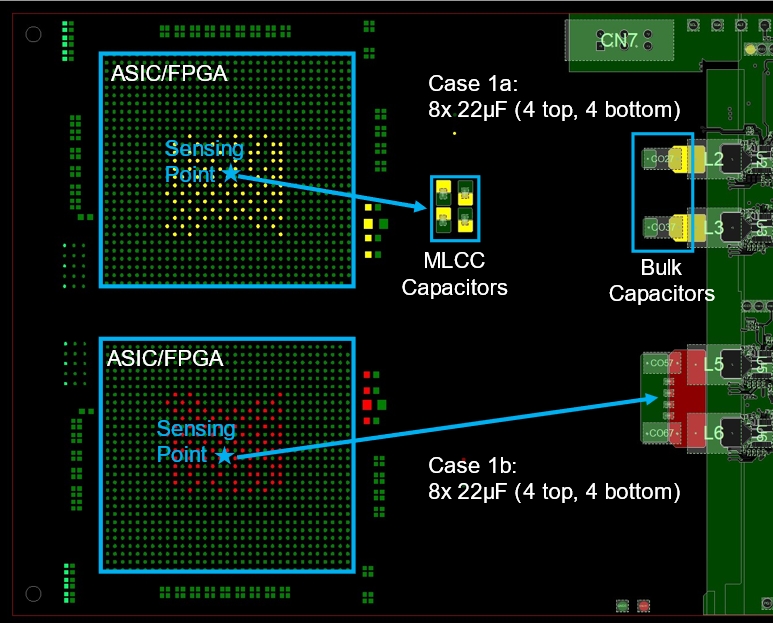

4. 为多个 IC 分配电容器

在具有多个 IC 的设计中，应策略性地在整个电路板上分配去耦电容器。将大容量电容器（10 μF 至 100 μF）放置在电源入口点附近以处理低频噪声，并在每个 IC 附近使用更小的电容器（0.1 μF 至 1 μF）来处理高频噪声。这种分层方法可确保全面的噪声抑制。

使用去耦电容的数字电路设计中的常见误区

即使有最好的意图，去耦电容实现中的错误也可能导致性能问题。以下是数字电路设计中需要避免的一些常见陷阱。

1. 忽略共振效应

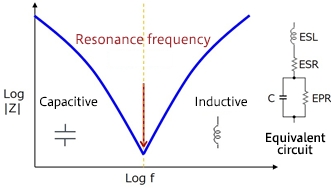

电容器具有自谐振频率，超出该频率后，由于 ESL，它们更像电感器。如果多个电容器以相同的频率谐振，它们会产生阻抗峰值，从而加剧噪声问题。为避免这种情况，请使用不同的电容值或封装尺寸来选择具有交错谐振频率的电容器。

2. 忽略输电网络 （PDN） 阻抗

输电网络的整体阻抗在去耦效果中起着重要作用。设计不佳、高阻抗的 PDN 甚至会使最好的电容器变得毫无用处。使用仿真工具分析 PDN 阻抗，并确保其在整个工作频率范围内（数字电路通常为 1 kHz 至 100 MHz）保持在目标值（如 0.1 欧姆）以下。

3. 忽略元件老化和降额

随着时间的推移，电容器会退化、失去电容或增加 ESR。电解电容器尤其如此，但在用于去耦的陶瓷类型中不太常见。通过选择具有较高初始电容或额定电压的电容器来考虑降额，以确保长期可靠性。

数字电路中有效去耦的实用技巧

现在我们已经介绍了挑战和陷阱，让我们总结一些实用技巧，以改进数字电路设计中的去耦策略。

• 使用电容器值的组合：将较大的电容器（1 μF 至 10 μF）与较小的电容器（0.01 μF 至 0.1 μF）配对，以覆盖较宽的频谱。这可确保同时解决低频和高频噪声。

• 优先考虑低 ESR 和 ESL：对于高速设计，请选择寄生值低的陶瓷电容器。查看数据表中 ESR 是否低于 0.1 欧姆，并通过使用更小的封装尺寸来最小化 ESL。

• 构建前模拟：使用 SPICE 或 PDN 分析工具来仿真您的解耦网络。这有助于在制造 PCB 之前识别潜在问题，例如谐振或高阻抗。

• 在真实条件下测试：组装电路板后，使用示波器测量电压纹波和噪声。寻找超过电源电压 5-10% 的尖峰（例如，3.3V 电源轨为 0.165V），并根据需要调整电容器位置或值。

掌握解耦以实现稳健的数字设计

去耦电容器是可靠数字电路设计的基石，但其有效性取决于仔细的选择和战略性的 PCB 布局。通过了解电容器 ESR 和 ESL 等关键因素，选择正确的电容值并优化旁路电容器的布局，您可以显著提高电源完整性并降低设计中的噪声。
