PCB 深度钻孔质量管控与常见问题解决
来源：捷配
时间: 2025/10/22 09:58:06
阅读: 232
PCB 深度钻孔因 “厚径比高、工艺复杂”，易出现 “孔壁粗糙、孔径超差、钻头断裂、孔底残留” 等质量问题，这些问题会导致后续镀层空洞、导通不良，甚至 PCB 报废（不良率若达 10%，成本增加 20% 以上）。质量管控需 “全流程覆盖”—— 从产前基材预处理，到产中参数监控，再到产后检测；常见问题解决需 “精准定位原因”，结合设备、工具、参数多维度排查。今天，我们解析深度钻孔的质量管控要点与四大常见问题的解决方案，帮你提升深孔合格率。?

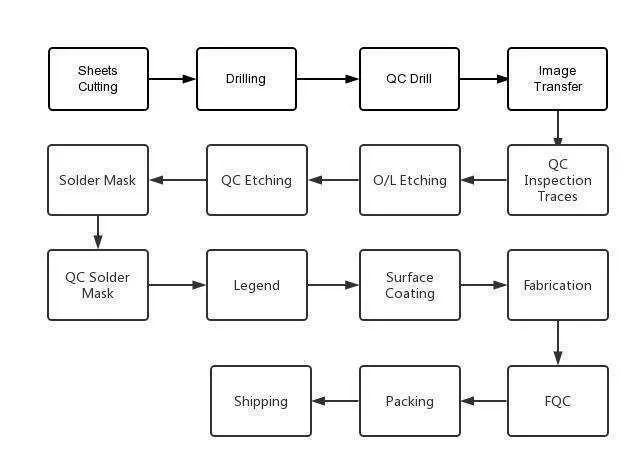

一、深度钻孔质量管控全流程要点?
1. 产前管控：基材与工具准备?
- 基材预处理：深度钻孔前需清洁基材表面（用异丙醇擦拭，去除油污、粉尘），避免杂质导致钻头磨损；检查基材厚度均匀性（偏差≤±0.05mm），厚度不均会导致钻孔深度偏差；对易碳化基材（如 PTFE），提前做 “表面改性”（等离子处理，增强激光吸收或钻头切削性）；?
- 工具检查：钻头使用前用显微镜（20 倍）检查刃口（无崩刃、磨损），测量钻头直径（偏差≤±0.005mm），不合格钻头立即更换；设备需预热 30 分钟（主轴空载运行，稳定转速与温度），避免冷机启动导致颤振。?
2. 产中管控：参数与过程监控?
- 实时参数监控：用设备自带的 “工艺监控系统” 实时监测转速（波动≤±1000rpm）、进给速度（波动≤±5mm/min）、冷却压力（波动≤±0.2MPa），超出范围立即停机调整；?
- 首件检测：每批次前加工 3-5 片首件，检测孔径（偏差 ±0.01mm）、孔壁粗糙度（Ra≤1.2μm）、孔位偏差（≤0.015mm），合格后再批量生产；?
- 抽样检测：批量生产中每加工 50 片抽样 1 片，重点检测孔壁质量（无毛刺、碳化）与深度偏差（±0.05mm），发现异常（如孔壁粗糙度突然升高），立即排查原因（如钻头磨损、冷却不足）。?
3. 产后管控：全项检测与分析?
- 全项检测项目：?
- 孔径精度：用激光测径仪检测，偏差≤±0.015mm（普通场景）、±0.01mm（高精度场景）；?
- 孔壁质量：用金相显微镜观察，粗糙度 Ra≤1.2μm，无毛刺、碳化、划伤；?
- 孔位偏差：用坐标测量仪检测，偏差≤0.015mm；?
- 孔底质量：用 X 射线检测仪检查，无树脂残留、无钻穿（未穿透底层）；?
- 导通测试：镀层后用万用表检测深孔导通电阻，≤0.1Ω（电源深孔）、≤0.5Ω（信号深孔）；?
- 数据统计与分析：每周统计深孔合格率、钻头寿命、常见问题类型，形成 “质量报表”，分析趋势（如某批次孔壁粗糙度升高，可能是基材批次变化），持续优化工艺。?
二、常见问题 1：孔壁粗糙（Ra>1.2μm）—— 影响镀层质量?
问题表现：孔壁出现明显划痕、波纹或毛刺，显微镜下可见微小凹坑，镀层后易出现空洞（镀层无法覆盖凹坑），导通电阻增大。?
1. 核心原因?
- 设备与工具：主轴径向跳动过大（>0.002mm），导致钻头颤振；钻头刃口崩刃（磨损≥0.01mm），切削不平整；钻头排屑槽堵塞，切屑划伤孔壁；?
- 工艺参数：转速过低（<25000rpm），切削力大，基材撕裂；进给速度过快（>120mm/min），单位时间切削量过大，孔壁出现台阶；?
- 基材与冷却：基材玻璃纤维含量过高（>60%），切削难度大；冷却压力过低（<2MPa），切屑无法及时排出，划伤孔壁。?
2. 解决方案?
- 设备工具排查：用主轴跳动仪检测主轴径向跳动，超差则更换主轴轴承；更换新钻头（刃口无崩刃），清理排屑槽；?
- 参数调整：转速提升 5000-10000rpm（如从 25000rpm 升至 30000rpm），进给速度降低 20-30mm/min（如从 120mm/min 降至 90mm/min）；?
- 冷却优化：冷却压力提升至 3-4MPa，流量增加 2-3L/min，确保切屑排出；?
- 基材处理：玻璃纤维含量高的基材，提前用 “预钻孔”（先钻 0.1mm 预孔，再扩至目标孔径），减少切削难度。?
三、常见问题 2：孔径超差（偏差 >±0.015mm）—— 影响互联可靠性?
问题表现：实际孔径比设计值大（如设计 0.2mm，实际 0.23mm）或小（实际 0.18mm），孔径过大导致镀层后孔壁过薄（<15μm），易断裂；孔径过小导致元件引脚无法插入（直插元件 PTH）或内层线路无法对齐。?
1. 核心原因?
- 工具与设备：钻头直径偏差过大（如设计 0.2mm，钻头实际 0.22mm）；设备定位精度不足（X/Y 轴偏差 > 0.01mm），导致钻头偏移；?
- 工艺参数：转速过高（>35000rpm），钻头颤振导致孔径变大；进给速度过慢（<50mm/min），钻头与孔壁摩擦时间长，孔径变小；?
- 基材特性：基材弹性回复率高（如 PTFE），钻孔后孔壁收缩，导致孔径变小（收缩量 0.005-0.01mm）。?
2. 解决方案?
- 工具校准：用激光测径仪检测钻头直径，偏差超 ±0.005mm 立即更换；?
- 设备校准：用激光干涉仪校准 X/Y 轴定位精度，确保≤±0.008mm；?
- 参数调整：转速降至 30000-35000rpm（避免颤振），进给速度调整至 80-100mm/min（平衡切削与摩擦）；?
- 基材补偿：PTFE 等弹性基材，设计孔径预留 0.01mm 收缩量（如设计 0.21mm，实际钻孔后收缩至 0.2mm）。?
四、常见问题 3：钻头断裂 —— 增加成本与效率损失?
问题表现：钻孔过程中钻头突然断裂，残留在 PCB 内，导致 PCB 报废（无法取出），断裂率若达 5%，成本增加 15% 以上，同时停机换刀导致效率下降 30%。?
1. 核心原因?
- 工具与排屑：钻头长径比过大（>15:1），抗颤振能力弱；排屑不畅（堵塞孔道），钻头受力过大（扭矩超过 1.5N?cm）；?
- 工艺参数：进给速度过快（>120mm/min），切削力过大；冷却不足，钻头过热软化（硬度下降）；?
- 基材缺陷：基材内有杂质（如金属颗粒），钻头撞击后崩断。?
2. 解决方案?
- 工具选型：厚径比 > 15:1 时，选加强型钻杆钻头（钻杆直径比刃口大 0.02mm）；?
- 排屑优化：采用 “高压内冷 + 分步退刀” 排屑（每进给 0.5mm 退刀一次）；?
- 参数调整：进给速度降至 50-80mm/min，冷却压力提升至 4-5MPa；?
- 基材筛选：钻孔前用 X 射线检测基材，剔除含杂质的基材。?
五、常见问题 4：孔底残留树脂 —— 导致导通不良?
问题表现：钻孔后孔底残留未切削的树脂（厚度 > 5μm），镀层后无法形成连续导电层，导致深孔与内层线路导通不良（导通电阻 > 1Ω）。?
1. 核心原因?
- 工具与参数：钻头刃口钝化（切削能力下降），无法彻底切削树脂；进给速度过快，单位时间切削量过大，树脂未充分消融；?
- 基材与设备：基材树脂含量高（>40%），切削难度大；设备 Z 轴深度控制精度不足（偏差 > 0.03mm），钻孔深度不足。?
2. 解决方案?
- 工具更换：更换新钻头（刃口锋利），避免钝化钻头；?
- 参数调整：进给速度降低 20-30mm/min，确保树脂充分切削；?
- 深度校准：用深度规校准设备 Z 轴深度，确保深度偏差≤±0.02mm；?
- 基材预处理：树脂含量高的基材，钻孔前用 “低温烘烤”（120℃，60 分钟），降低树脂黏性。?
PCB 深度钻孔质量管控需 “全流程、多维度”，常见问题解决需 “精准定位原因，针对性调整”，通过产前预防、产中监控、产后分析，可将深孔合格率提升至 99% 以上。
