人脸识别智能锁 PCB 的低功耗如何产生的？

一、人脸识别智能锁 PCB 的低功耗与集成需求

1. 低功耗基材与工艺

• 基材选择：优先选用低损耗 FR4 基材（Df≤0.003），其在人脸识别模块的高频信号（如 200MHz 图像传输）传输中，功耗比普通 FR4 降低 20%；同时选用薄型基材（板厚 0.8mm-1.2mm），减少寄生电容，进一步降低静态功耗；
• 线路优化：摄像头信号回路采用 “细铜箔 + 短路径” 设计，铜厚选用 0.5oz（减少铜材电阻损耗），线路长度控制在 50mm 以内，信号传输功耗降低 15%；供电回路采用宽线设计（线宽≥1mm），降低电流传输损耗，确保 AI 芯片供电稳定。

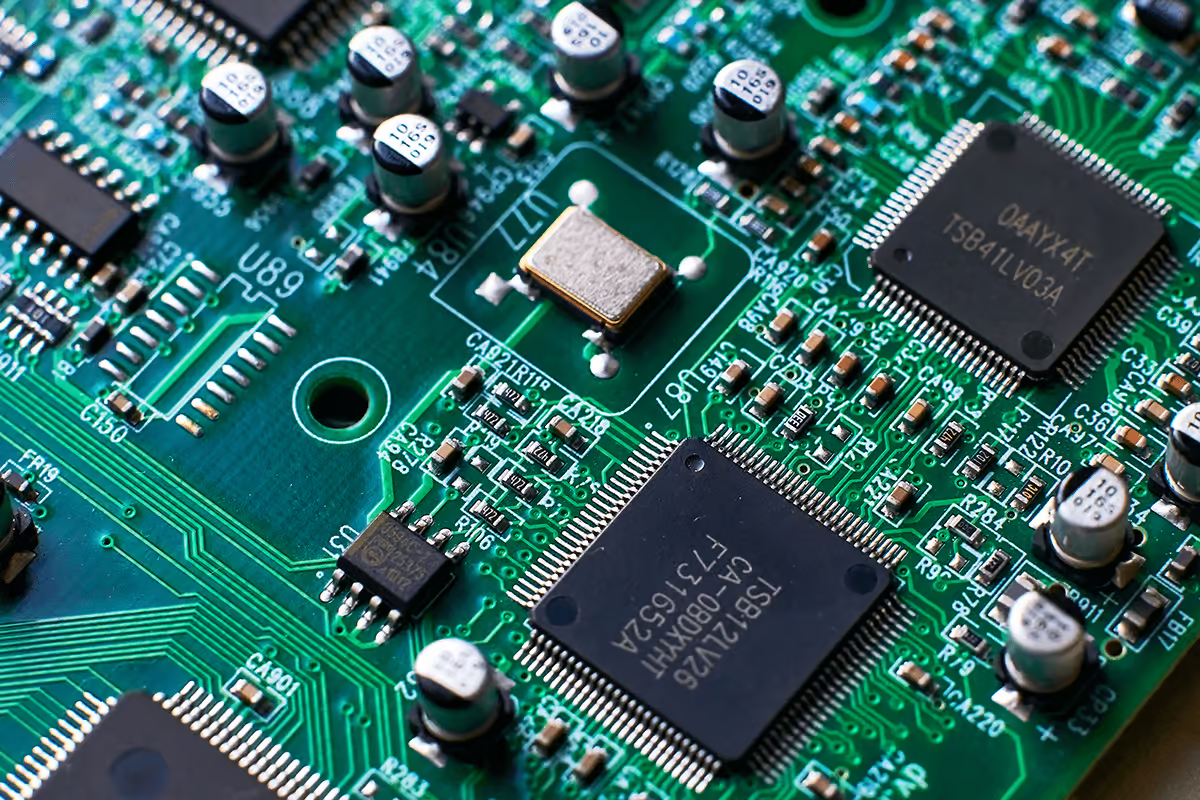

2. 高密度集成适配小型化

• HDI 盲埋孔工艺：采用一阶 HDI 工艺，通过 0.15mm 盲孔、0.2mm 埋孔实现摄像头、AI 芯片、显示屏的分层互联，PCB 面积比传统多层板缩减 35%，适配迷你机身；
• 元件微型化兼容：支持 01005（0.4mm×0.2mm）微型电阻电容与 BGA（引脚间距 0.4mm）AI 芯片贴装，通过西门子高速贴片机（贴装精度 ±30 微米）确保焊接可靠，进一步压缩 PCB 尺寸。

3. 信号完整性保障

• 等长布线：摄像头到 AI 芯片的差分信号回路采用等长设计（偏差≤0.03mm），避免信号延迟导致图像错位；
• 阻抗控制：图像传输回路阻抗严格控制在 50Ω±5%，通过特性阻抗分析仪（LC-TDR20）实时监控，确保信号无反射、无衰减。

二、捷配的人脸识别智能锁 PCB 节能方案

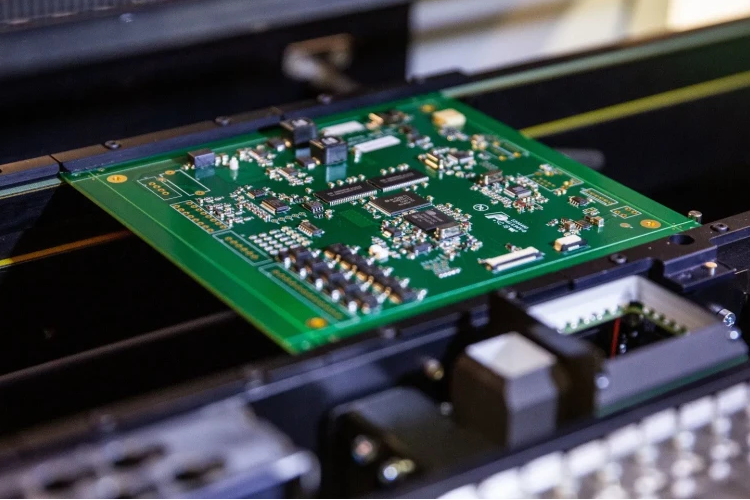

1. 低功耗工艺与测试

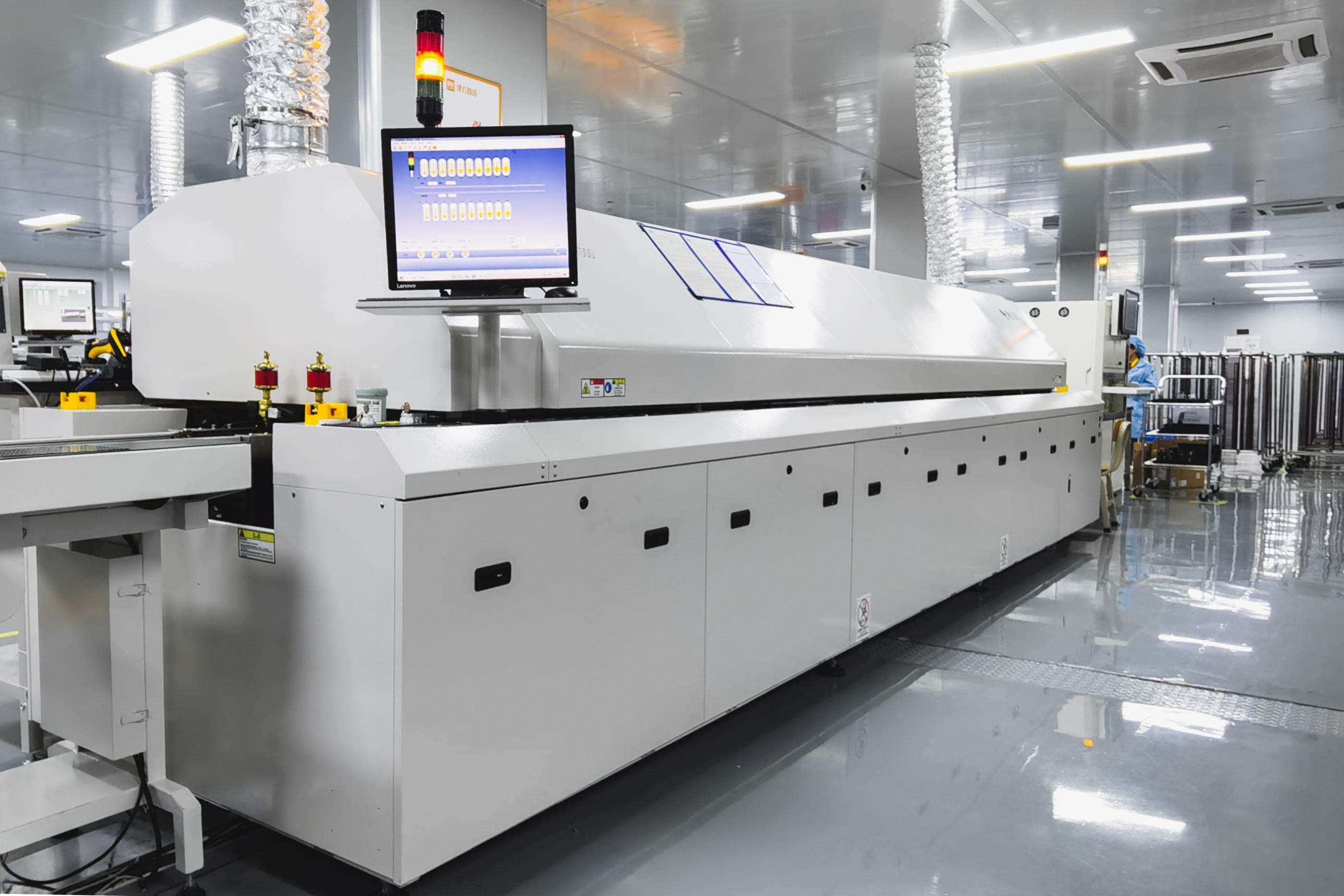

2. HDI 工艺支撑高密度集成

3. 适配家用市场的批量政策

• 免费打样：支持 1-6 层 HDI 板免费打样，帮助客户快速验证低功耗与集成设计；
• 阶梯价优惠：1000 片订单单价比 100 片降低 12%，5000 片以上再享 5% 折扣；
• 快速交付：打样 2-4 天交付，批量订单 7-10 天完成，江浙沪粤赣皖包邮，物流时间 1-2 天，保障新品快速上市。
